| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OEM or HELLOSIGNAL |
| 証明: | CE, RoHS, CPR,ETL, UL |
| モデル番号: | 7112112 |
| 最小注文数量: | 30.5 KM |
| パッケージの詳細: | 305M/Pull箱、305M/Woodenスプール、500M/Woodenスプール |
| 受渡し時間: | 25仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 9050KM/月 |
| 導体: | 固体裸の銅 | 絶縁: | HDPE |
|---|---|---|---|
| ジャケット: | PVC | 色: | グレー/ブルー/イエロー/グリーン/その他 |
| パッケージ: | 305M/プルボックス 500M/木製ドラム | ロゴ: | OEM |
| シールド: | FTP,シールドされた扭曲ペア | 製品名: | F/UTP CAT5E |
| コネクタ: | RJ45 | ||
| ハイライト: | CPRはCat5eを保護したケーブルを証明した,ポリ塩化ビニール ジャケットCAT5Eのイーサネット ケーブル,FTP Cat5eはケーブルを保護した |
||

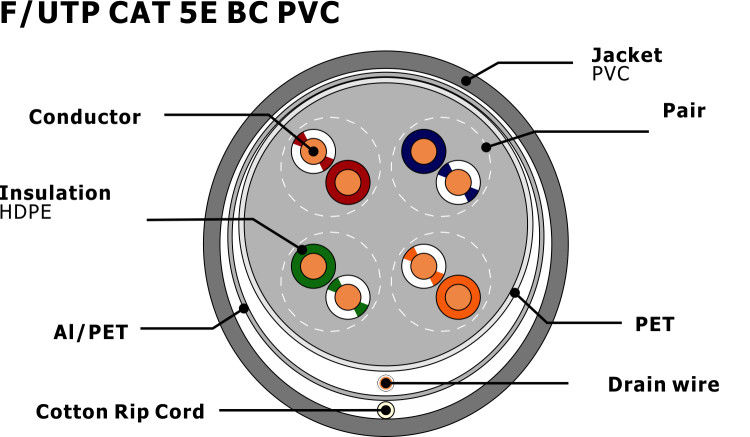

| コンポーネント | 仕様 |
|---|---|
| 導体 | 0.50±0.005mm ソリッド裸銅 |
| ペア | 4ペア |
| 絶縁 | 1.03±0.05 mm HDPE |
| 絶縁色 | 青-白/青、オレンジ-白/オレンジ、緑-白/緑、茶-白/茶 |
| シールド1 | PETフォイル |
| ドレインワイヤー | 0.40±0.005mm TC/0.5mm CCS |
| 全体シールド | Al/PETフォイル、フォイル面アウト |
| リップコード | 綿または繊維 |
| 外被 | 6.3±0.2 mm PVC |
| パラメータ | 仕様 |
|---|---|
| DC抵抗 | ＜9.38 Ohms/100m @20℃ |
| DC抵抗不平衡 | 5% @ 20℃ |
| 相互容量 | 5.6 nF/100m |
| 特性インピーダンス | 1 - 100 MHz: 100±15 Ohms 100 - 350 MHz: 100±20 Ohms |
| 最大周波数 | 100MHz |
| 容量不平衡 | 330 pF/100m |
| NVP | 63% |
| 遅延スキュー | ≤ 45ns/100m |
| 特性 | 値 |
|---|---|
| 引張強度（最大） | ≥13.5Mpa |
| 曲げ半径（最小） | ジャケットの8×OD |
| 動作温度 | -20～80 ℃ (-4～167℉) |
| 周波数 (MHz) | RL (最小) (dB) | 挿入損失 (最大) (dB/100m) | 伝搬遅延 (最大) (ns/100m) | 遅延スキュー (最大) (ns/100m) | NEXT (最小) (dB) | PSNEXT (最小) (dB) | ELNEXT (最小) (dB/100m) | PSELNEXT (最小) (dB/100m) |
|---|---|---|---|---|---|---|---|---|
| 1 | 20.0 | 2.2 | 570.0 | 45.0 | 65.0 | 62.0 | 61.0 | 61.0 |
| 4 | 23.0 | 4.2 | 552.0 | 45.0 | 56.0 | 53.0 | 48.0 | 48.0 |
| 10 | 25.0 | 6.5 | 545.0 | 45.0 | 50.0 | 47.0 | 41.0 | 41.0 |
| 16 | 25.0 | 8.4 | 543.0 | 45.0 | 47.0 | 44.0 | 36.0 | 36.0 |
| 20 | 25.0 | 9.3 | 542.0 | 45.0 | 45.0 | 42.0 | 34.0 | 34.0 |
| 31.25 | 23.6 | 11.6 | 540.0 | 45.0 | 42.0 | 39.0 | 31.0 | 31.0 |
| 62.5 | 21.5 | 17.0 | 539.0 | 45.0 | 38.0 | 35.0 | 25.0 | 25.0 |
| 100 | 20.1 | 22.0 | 538.0 | 45.0 | 35.0 | 32.0 | 21.0 | 21.0 |
| 詳細 | 仕様 |
|---|---|
| マーキング | HELLOSIGNAL NO.7112112 F/UTP CAT5e 4PR 0.5mm 銅 PVC ...305M |
| 内側パッケージ | 305m/スプール、305m/リール（またはお客様のご要望に応じて） |
| 外側パッケージ | カラーボックス、パレット（またはお客様のご要望に応じて） |
| 納期 | 通常、デポジット受領後25日。 |
| ブランド | HELLOSIGNAL® または OEM |
