| 起源の場所: | 陶磁器 |
|---|---|
| ブランド名: | Zion communication OR OEM |
| 証明: | CE, ROHS, VDE, UL |
| モデル番号: | マイクロ エア吹かれた繊維の単位 |
| 最小注文数量: | 10のKM |
| パッケージの詳細: | 1000Mか2000M/木のドラム |
| 受渡し時間: | 普通25仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1000KM/月 |
| 光ファイバー: | ITU-T G.652の、G.657 IEC 60793-2-50 | Opticaケーブル: | IEC 60794-1-2の、IEC 60794-5 |
|---|---|---|---|
| パッケージ: | 1000Mか2000M/木のドラム | 証明: | CE, ROHS, VDE, UL |
| ハイライト: | マイクロ空気膨らんだ繊維の単位,IEC 60794-1-2の空気膨らんだ光ファイバケーブル,ITU-T G.652の空気膨らんだ光ファイバケーブル |
||
マイクロ エア吹かれた繊維の単位（MABFU）の空気膨らんだ光ファイバケーブル
| マイクロ エア吹かれた繊維の単位（MABFU） | |||||||||||
| 導入: | |||||||||||
| MABFUは空気膨らんだ繊維ケーブルの重要な部分であり、それは屋内光ファイバケーブルの最も普及したプロダクトである グローバル市場で等一般的なケーブルで通信すること、ヨーロッパ、日本、韓国で特別のため。 MABFUは小さい直径と、ライト級選手、非常に柔軟性および適切な剛さ、および吹くことができるプロダクトである 5.0/3.5mmのmicroduct。繊維は優秀な次元および熱提供する柔らかいアクリレイト樹脂が塗られる さらに繊維を緩和する安定性は繊維の接続で樹脂容易に除去することができる。外の外装はである 熱可塑性低い摩擦である。 外装の表面は従来の光ファイバケーブルの表面と比較される特別な溝と設計されている それは機械保護のhigh-level、また完全な吹く性能をだけでなく、提供する。 |
|||||||||||
| 特徴および利点: | |||||||||||
| ●2,4,6,8そして12の繊維の選択。 ●安定した構造、よい機械および温度の性能。 ●吹く間隔を進めるように特別な溝と設計されている。 ●軽量および適切な剛さ、繰り返しの取付け。 ●ゲル、容易な除去および処理無しで設計されている。 ●従来のプロダクトと比較される費用の利点をよくしなさい。 ●完全な付属品、より少ないマンパワー、より低い据え付け時間。 |
|||||||||||
| 標準: | |||||||||||
| 他に特に規定がなければこの指定に、すべての条件は調和に主にある 次の標準規格を使って。 |
|||||||||||
| 光ファイバー: | ITU-T G.652、G.657 IEC 60793-2-50 | ||||||||||
| Opticaケーブル: | IEC 60794-1-2、IEC 60794-5 | ||||||||||

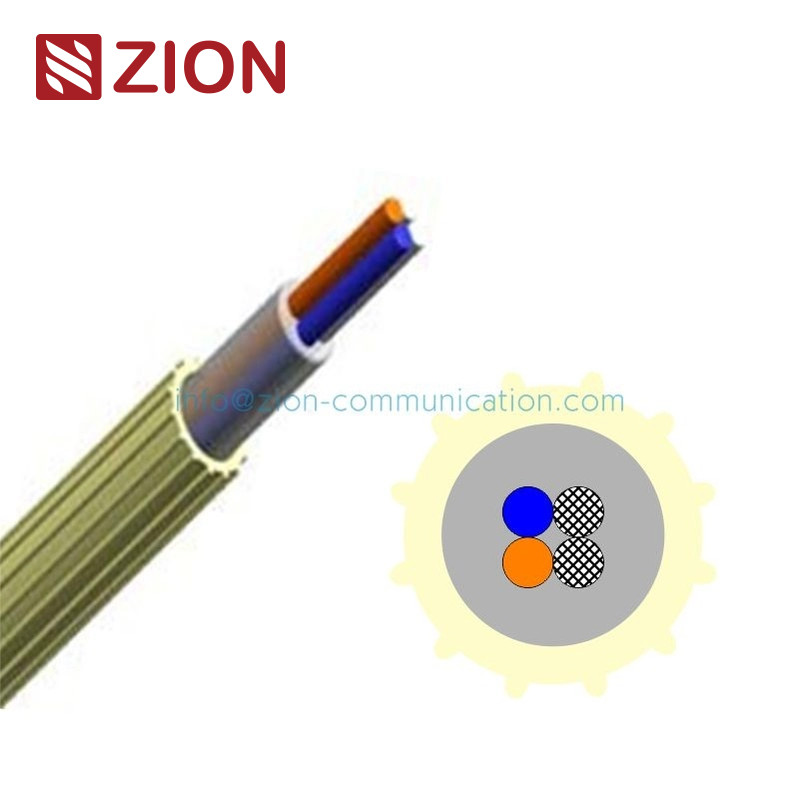

| 横断面: | |||||||||||
|
1の光ファイバー2の樹脂3、+2"満たされた」Fibress 4の低い摩擦外装5の溝 |
|||||||||||
| 基本的な性能 | |||||||||||
| 繊維の計算 | 2つの繊維 | 4つの繊維 | 6つの繊維 | 8つの繊維 | 12の繊維 | ||||||
| 外の直径（mm） | 1.20±0.05 | 1.20±0.05 | 1.40±0.05 | 1.50±0.05 | 1.65±0.05 | ||||||
| 重量（g/m） | 1.0 | 1.0 | 1.3 | 1.8 | 2.2 | ||||||
| 最低の曲げ半径（mm） | 50 | 50 | 60 | 80 | 80 | ||||||
| 温度 | 貯蔵:- 30℃ | +70℃操作:- 30℃ | +70℃の取付け:- 5℃ | +50℃ | ||||||||||
| ケーブル・サービスの生命 | 25年 | ||||||||||
| 注:2つの繊維の単位の構造が2つの満たされた繊維から成っていることがそれのために、証明されるその2つの繊維の単位推薦される 2つの満たされた繊維によってゼロか1によって1つが吹く性能および繊維の除去能力の繊維を満たしたよりよい |
|||||||||||
| テスト変数 | |||||||||||
| 繊維の単位の減少 | |||||||||||
| 繊維のタイプ | SM G.652D、G.657.A1 | ||||||||||
| 減少 | 0.40dB/km最高@1310nm | ||||||||||
| 0.30dB/km最高@1550nm | |||||||||||
| 吹くテスト | |||||||||||
| 繊維の計算 | 2つの繊維 | 4つの繊維 | 6つの繊維 | 8つの繊維 | 12の繊維 | ||||||
| 試験装置 | PLUMETTAZ:UM25、エリクソン:F、CATWAY:FBT-1.1 | ||||||||||
| 標準的な管 | 5.0/3.5 mm | ||||||||||
| 圧力 | 7bar/10bar | ||||||||||
| 典型的な吹く間隔 | 500m/1000 m | 500m/1000 m | 500m/1000 m | 500m/1000 m | 500m/800 m | ||||||
| 典型的な吹く時間 | 10min/18min | 10min/18min | 12min/18min | 13min/18min | 15min/18分 | ||||||
| 機械性能 | |||||||||||
| テスト | 標準 | 変数 | 試験結果 | ||||||||
| 張力 | EN 18700 A1/501 IEC 60794-1-2-E1 |
負荷は1×Wである | 付加的な減少≤0.05dB テストの後 |
||||||||
| くねり | IEC 60794-1-2--E11A | Diam 40mm×3turns 20℃の5つの周期 |
テストの後の付加的な減少≤0.05dB、 | ||||||||
| クラッシュ | IEC 60794-1-2-E3 | 100 N、60s | テストの後の付加的な減少≤0.05dB、 | ||||||||
| すべての光学テストは1550 nmで進んだ | |||||||||||
| 環境の性能 | |||||||||||
| テスト | 標準 | 変数 | 試験結果 | ||||||||
| 温度周期 | IEC 60794-1-2-F1 | -30℃、+70℃、 （2つの周期） |
テストの間の絶対減少≤0.5dB/km、 テストの最中および後の付加的な減少≤0.1dB/km、 |
||||||||
| 水は浸る | IEC 60794-5 | 水の1000時間、 18℃~22℃ |
（臨時雇用者周期の後のテスト） ≤0.07dB/km 変更は価値を始めるために比較した |
||||||||
| 湿気がある熱周期 | IEC 60068-2-38 | 25℃、65℃、25℃、65℃、 25℃、- 10℃、25℃ |
テストの間の絶対減少≤0.5dB/km、 テストの最中および後の付加的な減少≤0.1dB/km、 |
||||||||
| すべての光学テストは1550 nmで進んだ | |||||||||||
| 繊維のカラー コード | |||||||||||
| いいえ。 | 1 | 2 | 3 | 4 | 5 | 6 | |||||
| 色 | 青 | オレンジ | 緑 | ブラウン | 灰色 | 白い | |||||
| いいえ。 | 7 | 8 | 9 | 10 | 11 | 12 | |||||
| 色 | 赤い | 黒い | 黄色 | バイオレット | ピンク | 水 | |||||
| 外装色 | |||||||||||
| ●黄色 | |||||||||||
| 配達長さ | |||||||||||
| 標準的な配達長さは1000m、2000m、3000m、4000m、-0.5~+1%の許容との6000mである。 より多くの選択のために、カスタマー サービスに連絡しなさい。 |
|||||||||||
| 包装 | |||||||||||
| 鍋で自由な巻くこと。 | |||||||||||
| 繊維の計算 | 長さ （m） |
鍋のサイズ Φ×H （mm） |
重量 （総体） （kg） |
|
|||||||
| 2~4の繊維 | 2000のm | φ510 × 200 | 8.0 | ||||||||
| 4000のm | φ510 × 200 | 10.0 | |||||||||
| 6000のm | φ510 × 300 | 13.0 | |||||||||
| 6つの繊維 | 2000のm | φ510 × 200 | 9.0 | ||||||||
| 4000のm | φ510 × 300 | 12.0 | |||||||||
| 8つの繊維 | 2000のm | φ510 × 200 | 9.0 | ||||||||
| 4000のm | φ510 × 300 | 14.0 | |||||||||
| 12の繊維 | 1000のm | φ510 × 200 | 8.0 | ||||||||
| 2000のm | φ510 × 200 | 10.0 | |||||||||
| 3000のm | φ510 × 300 | 14.0 | |||||||||
| 4000のm | φ510 × 300 | 15.0 | |||||||||
