| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Zion communication OR OEM |
| 証明: | CE, ROHS, VDE, UL |
| モデル番号: | GYFC8Sの空気の取付け |
| 最小注文数量: | 100km |
| パッケージの詳細: | 2000M / 木のスプール/カートン |
| 受渡し時間: | 普通20仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1500KM/月 |
| 繊維: | G.652.D、G.655、50/125um、62.5/125um | 中央強さメンバー: | GFRP |
|---|---|---|---|
| 緩い管: | 熱可塑性 | 注入口の要素: | 熱可塑性の棒 |
| ジャケット: | PE | メッセンジャー: | 座礁させた鋼線 |
| パッケージ: | 木のスプール、Φ280*280mm | ||
| ハイライト: | 装甲図8光ファイバケーブル,装甲図8繊維ケーブル,自己支持の繊維光学図8 |
||

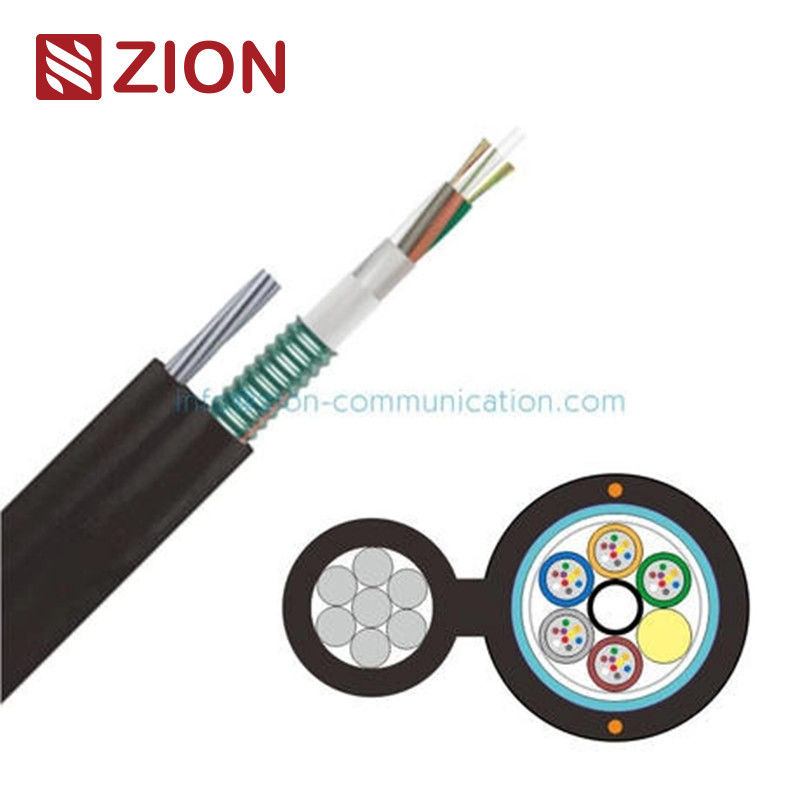

（全乾燥した） GYFC8Sライト装甲自己支持図8光ケーブル
|
GYFC8S Amored軽いSelf-supporting図8ケーブル |
|||||||||||||||||||||||||
 |
|||||||||||||||||||||||||
|
適用: |
|||||||||||||||||||||||||
|
高い抗張抵抗 |
|||||||||||||||||||||||||
|
高いクラッシュの抵抗 |
|||||||||||||||||||||||||
|
Self-supporting空気の取付け |
|||||||||||||||||||||||||
|
取付けおよびスプライスのために適度に乾燥した中心の設計、容易な |
|||||||||||||||||||||||||
|
特徴: |
|||||||||||||||||||||||||
|
G.652.D |
G.655 |
50/125um |
62.5/125um |
||||||||||||||||||||||
|
減少 |
@850nm |
- |
- |
≤3.0 dB/km |
≤3.0 dB/km |
||||||||||||||||||||
|
@1300nm |
- |
- |
≤1.0 dB/km |
≤1.0 dB/km |
|||||||||||||||||||||
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
- |
- |
|||||||||||||||||||||
|
@1550nm |
≤0.22 dB/km |
≤0.23 dB/km |
- |
- |
|||||||||||||||||||||
|
帯域幅 |
@850nm |
- |
- |
≥500 MHz·km |
≥200 MHz·km |
||||||||||||||||||||
|
@1300nm |
- |
- |
≥1000 MHz·km |
≥600 MHz·km |
|||||||||||||||||||||
|
分極 |
lndividual繊維 |
≤0.20 ps/√km |
≤0.20 ps/√km |
- |
- |
||||||||||||||||||||
|
設計リンク価値 |
≤0.1 ps/√km |
≤0.1 ps/√km |
- |
- |
|||||||||||||||||||||
|
技術的なデータ: |
|||||||||||||||||||||||||
|
項目 |
目次 |
価値 |
|||||||||||||||||||||||
|
繊維の計算 |
24 |
48 |
72 |
96 |
144 |
||||||||||||||||||||
|
緩い管 |
No.ofのtubes*fibresのpertube |
4*6 |
4*12 |
6*12 |
8*12 |
12*12 |
|||||||||||||||||||
|
外の直径（mm） |
1.9 |
2.4 |
2.4 |
2.4 |
2.4 |
||||||||||||||||||||
|
中央強さメンバー |
材料 |
FRP |
|||||||||||||||||||||||
|
直径（mm） |
2.0 |
2.0 |
2.6 |
2.6 |
2.6 |
||||||||||||||||||||
|
上塗を施してあるCSMの直径（mm） |
- |
- |
- |
4.2 |
7.4 |
||||||||||||||||||||
|
材料を妨げる水 |
材料 |
テープ及びヤーンを妨げる水 |
|||||||||||||||||||||||
|
内部外装 |
厚さ（mm） |
体言:1.0 |
|||||||||||||||||||||||
|
装甲 |
材料 |
Corugatedの鋼鉄テープ |
|||||||||||||||||||||||
|
メッセンジャー ワイヤー |
構造および直径（mm） |
7*1.6 |
|||||||||||||||||||||||
|
外の外装 |
厚さ（mm） |
体言:1.8 |
|||||||||||||||||||||||
|
ケーブルの直径（mm）およそ。 |
11.1/*22.1mm |
12.1/*23.1mm |
12.6/*23.6mm |
14.6/*25.6mm |
17.6/*28.6mm |
||||||||||||||||||||
|
ケーブルの重量（kg/km）およそ。 |
280 |
310 |
330 |
370 |
440 |
||||||||||||||||||||
|
実用温度範囲（℃） |
-40~+70 |
||||||||||||||||||||||||
|
引張強さの不足分の長期（N） |
8000/2700 |
||||||||||||||||||||||||
|
resistanoeの不足分を/長期押しつぶしなさい（N/100mm） |
2000/600 |
||||||||||||||||||||||||
|
繊維および管の色の整理は色同一証明のテーブルで指定される。 |
|||||||||||||||||||||||||
|
他の構造および繊維の計算は顧客の要求に従ってまた利用できる。 |
|||||||||||||||||||||||||
