繊維: | G.652.D、G.655、50/125um、62.5/125um | 中央強さメンバー: | GFRP |
---|---|---|---|
緩い管: | 熱可塑性 | Aramidヤーン: | Aramidヤーン |
ジャケット: | PE | メッセンジャー: | 座礁させた鋼線 |
パッケージ: | 木のスプール、Φ280*280mm | ||
ハイライト: | PEのジャケット図8繊維ケーブル,空気図8光ファイバケーブル,小型図8繊維ケーブル |

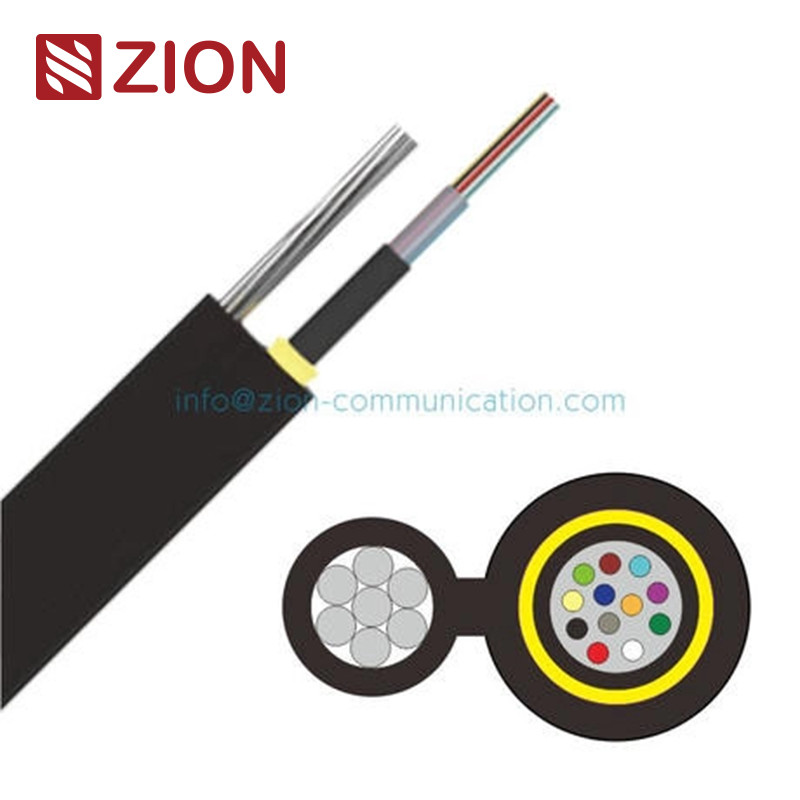

GYAXTC8Y小さい図8自己支持の中央管小型図8ケーブルUnitube空気の光学Cabl
GYAXTC8Y小さい 中央管の空気の設置光ファイバーケーブル |
|||||||||||||||||||||||||
適用: | |||||||||||||||||||||||||
よい機械および環境パフォーマンス。 | |||||||||||||||||||||||||
小型および軽量、取付けのために容易。 | |||||||||||||||||||||||||
Self-supporting空気の取付け。 | |||||||||||||||||||||||||
特徴: | |||||||||||||||||||||||||
G.652.D | G.655 | 50/125um | 62.5/125um | ||||||||||||||||||||||
減少 | @850nm | - | - | ≤3.0 dB/km | ≤3.0 dB/km | ||||||||||||||||||||
@1300nm | - | - | ≤1.0 dB/km | ≤1.0 dB/km | |||||||||||||||||||||
@1310nm | ≤0.36 dB/km | ≤0.40 dB/km | - | - | |||||||||||||||||||||
@1550nm | ≤0.22 dB/km | ≤0.23 dB/km | - | - | |||||||||||||||||||||
帯域幅 | @850nm | - | - | ≥500 MHz·km | ≥200 MHz·km | ||||||||||||||||||||
@1300nm | - | - | ≥1000 MHz·km | ≥600 MHz·km | |||||||||||||||||||||
分極 モード 分散 |
lndividual繊維 | ≤0.20 ps/√km | ≤0.20 ps/√km | - | - | ||||||||||||||||||||
設計リンク価値 (M=20、Q=0.01%) |
≤0.1 ps/√km | ≤0.1 ps/√km | - | - | |||||||||||||||||||||
技術的なデータ: | |||||||||||||||||||||||||
項目 | 目次 | 価値 | |||||||||||||||||||||||
繊維の計算 | 2 | 4 | 6 | 12 | 18 | 24 | |||||||||||||||||||
緩い管 | 外の直径(mm) | 2.8 | 2.8 | 2.8 | 2.8 | 3.2 | 3.2 | ||||||||||||||||||
鋼線 | 材料 | 電流を通された鋼線 | |||||||||||||||||||||||
直径(mm) | 7*0.8 | ||||||||||||||||||||||||
外装 | 材料 | PE | |||||||||||||||||||||||
厚さ(mm) | 体言:0.8 | ||||||||||||||||||||||||
ケーブルの直径(mm)およそ。 | 4.4/*9.5mm | 4.4/*9.5mm | 4.4/*9.5mm | 4.4/*9.5mm | 4.6/*9.5mm | 4.6/*9.5mm | |||||||||||||||||||
ケーブルの重量(kg/km)およそ。 | 66 | 66 | 66 | 66 | 68 | 68 | |||||||||||||||||||
実用温度範囲(℃) | -40~+70 | ||||||||||||||||||||||||
引張強さの不足分の長期(N) | 1500/600 | ||||||||||||||||||||||||
resistanoeの不足分を/長期押しつぶしなさい(N/100mm) | 1000/300 | ||||||||||||||||||||||||
繊維および管の色の整理は色同一証明のテーブルで指定される。 | |||||||||||||||||||||||||
他の構造および繊維の計算は顧客の要求に従ってまた利用できる。 |
