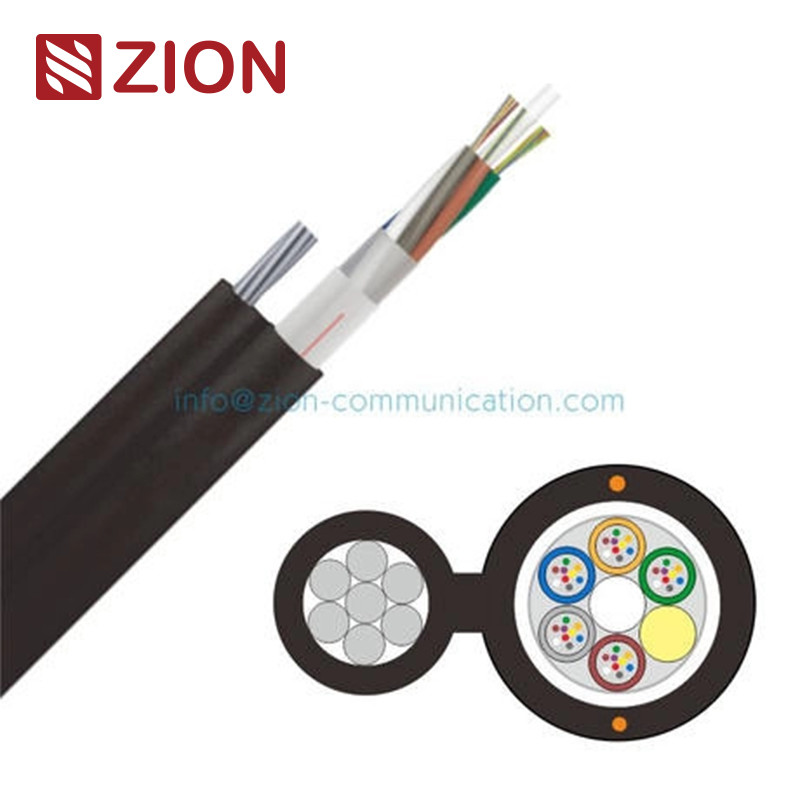

GYFTC8A FRP CSM アルミニウム装甲型空中装置 図8 自立型光ケーブル

GYFTC8A GYFTC8A

FRP CSM アルミニウム 装甲式空中設置 光ファイバーケーブル 図8 自立

適用する

高い張力強度
自立式空中装置

光ファイバーケーブルの特性と技術データ

繊維の特徴

Gさん652.D (単調モード):

• 衰弱:
  • @1310 nm: ≤0.36 dB/km
  • @1550nm: ≤0.22 dB/km
• 極化モード分散:
  • 単一の繊維: ≤0.20ps/√km
  • 設計リンク値 (M=20,Q=0.01%): ≤0.1ps/√km

G.655 (シングルモード):

• 衰弱:
  • @1310 nm: ≤0.40 dB/km
  • @1550 nm: ≤0.23 dB/km
• 極化モード分散:
  • 単一の繊維: ≤0.20ps/√km
  • 設計リンク値 (M=20,Q=0.01%): ≤0.1ps/√km

50/125μm (マルチモード):

• 衰弱:
  • @850nm: ≤3.0 dB/km
  • @1300nm: ≤1.0 dB/km
• 帯域幅:
  • @850nm: ≥500 MHz·km
  • @1300 nm: ≥1000 MHz·km

62.5/125μm (マルチモード):

• 衰弱:
  • @850nm: ≤3.0 dB/km
  • @1300nm: ≤1.0 dB/km
• 帯域幅:
  • @850nm: ≥200 MHz·km
  • @1300nm: ≥600 MHz·km

テクニカルデータ

1. 繊維数:24, 48, 72, 96, 144, 288 の繊維の構成で利用できます.

2. 緩い管構造:

   • 1本のチューブと繊維の数:
     • 24本の繊維: 4本のチューブ × 6本の繊維
     • 48本の繊維: 4本のチューブ × 12本の繊維
     • 72本の繊維: 6本のチューブ × 12本の繊維
     • 96本の繊維: 8本のチューブ × 12本の繊維
     • 144本の繊維: 12本のチューブ × 12本の繊維
     • 288本の繊維: 24本のチューブ × 12本の繊維
   • 外径: 構成に応じて1.9mmから2.4mm

3. 中央部隊員:

   • 材料:FRPか鋼
   • 直径: 繊維数に応じて2.0mmから7.4mmまで.

4. 水阻害材料:

   • 水耐性を確保するために化合物で満たされたケーブル.

5. 防水層:

   • 層状のアルミテープで 追加保護

6. メッセンジャーワイヤー:

   • 構造:強度とサポートのために7 × 1.6 mm

7. カーボン:

   • 厚さ:名目1.8mm

8. ケーブルの寸法と重量:

   • ケーブル直径は,約10.2mmから19.5mm (メインケーブル) と21.2mmから30.5mm (伝達線を含む) に及びます.
   • 体重は220 ± 10 kg/kmから450 ± 10 kg/kmまで.

9. メカニカル性能:

   • 動作温度範囲:-40°Cから+70°C
   • 張力強度:
     • 短期: 8000 N
     • 長期: 2700 N
   • 圧縮耐性:
     • 短距離: 1000 N/100 mm
     • 長期用: 300 N/100 mm

10. 色の配置:

    • 繊維とチューブの色は,指定された識別表に従います.
