| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Zion communication OR OEM |
| 証明: | CE, ROHS, VDE, UL |
| モデル番号: | GYFC8Y53空気の取付け |
| 最小注文数量: | 100km |
| パッケージの詳細: | 2000M / 木のスプール/カートン |
| 受渡し時間: | 普通20仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1500KM/月 |
| 繊維: | G.652.D、G.655、50/125um、62.5/125um | 中央強さメンバー: | GFRP |
|---|---|---|---|
| 緩い管: | 熱可塑性 | ジャケット: | PE |
| メッセンジャー: | 座礁させた鋼線 | パッケージ: | 木のスプール、Φ280*280mm |
| ハイライト: | 二重外装の繊維光学図8,繊維光学図8空気の取付け |
||

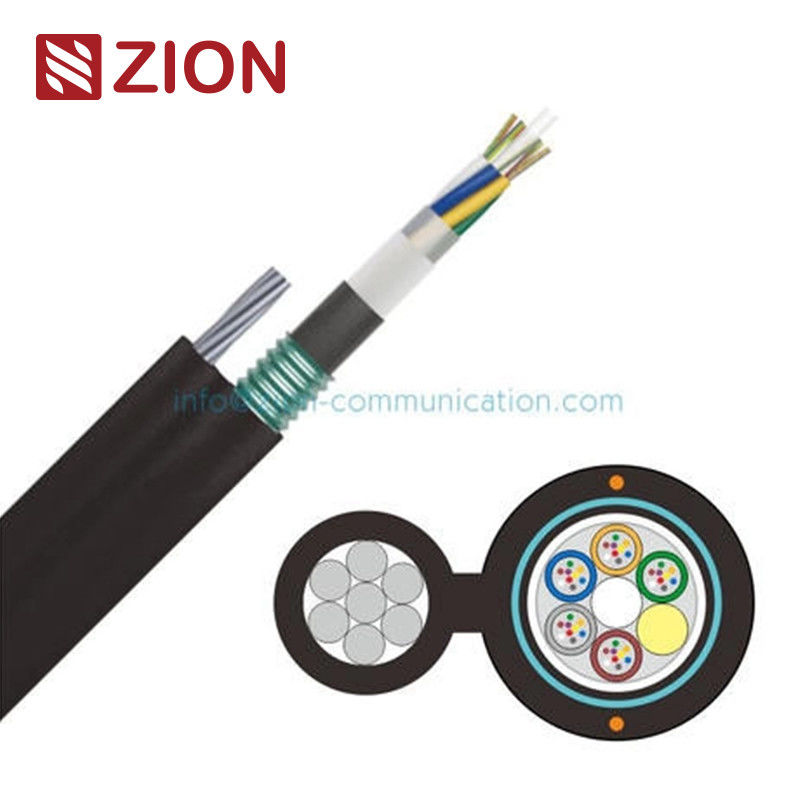

GYFC8Y53 FRP CSMの倍の外装の空気の設置図8自己支持の光ケーブル
|
GYFC8Y53 FRP CSMの倍の外装の空気の設置光ファイバーケーブル |
|||||||||||||||||||||||||
 |
|||||||||||||||||||||||||
| 適用: | |||||||||||||||||||||||||
| 高い抗張抵抗の高いクラッシュの抵抗 | |||||||||||||||||||||||||
| 取付けおよびスプライスのために適度に乾燥した中心の設計、容易な | |||||||||||||||||||||||||
| Self-supporting空気の取付け | |||||||||||||||||||||||||
| 特徴: | |||||||||||||||||||||||||
| G.652.D | G.655 | 50/125um | 62.5/125um | ||||||||||||||||||||||
| 減少 | @850nm | - | - | ≤3.0 dB/km | ≤3.0 dB/km | ||||||||||||||||||||
| @1300nm | - | - | ≤1.0 dB/km | ≤1.0 dB/km | |||||||||||||||||||||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | - | - | |||||||||||||||||||||
| @1550nm | ≤0.22 dB/km | ≤0.23 dB/km | - | - | |||||||||||||||||||||
| 帯域幅 | @850nm | - | - | ≥500 MHz·km | ≥200 MHz·km | ||||||||||||||||||||
| @1300nm | - | - | ≥1000 MHz·km | ≥600 MHz·km | |||||||||||||||||||||
| 分極 モード 分散 |
lndividual繊維 | ≤0.20 ps/√km | ≤0.20 ps/√km | - | - | ||||||||||||||||||||
| 設計リンク価値 （M=20、Q=0.01%） |
≤0.1 ps/√km | ≤0.1 ps/√km | - | - | |||||||||||||||||||||
| 技術的なデータ: | |||||||||||||||||||||||||
| 項目 | 目次 | 価値 | |||||||||||||||||||||||
| 繊維の計算 | 24 | 48 | 72 | 96 | 144 | ||||||||||||||||||||
| 緩い管 | No.ofのtubes*fibresのpertube | 4*6 | 4*12 | 6*12 | 8*12 | 12*12 | |||||||||||||||||||
| 外の直径（mm） | 1.9 | 2.4 | 2.4 | 2.4 | 2.4 | ||||||||||||||||||||
| 中央強さメンバー | 材料 | FRP | |||||||||||||||||||||||
| 直径（mm） | 2.0 | 2.0 | 2.6 | 2.6 | 2.6 | ||||||||||||||||||||
| 上塗を施してあるCSMの直径（mm） | - | - | - | 4.2 | 4.8 | ||||||||||||||||||||
| 材料を妨げる水 | 材料 | テープ及びヤーンを妨げる水 | |||||||||||||||||||||||
| 内部外装 | 厚さ（mm） | 体言:1.0 | |||||||||||||||||||||||
| 装甲 | 材料 | Corugatedの鋼鉄テープ | |||||||||||||||||||||||
| メッセンジャー ワイヤー | 構造および直径（mm） | 7*1.6 | |||||||||||||||||||||||
| 外の外装 | 厚さ（mm） | 体言:2.0 | |||||||||||||||||||||||
| ケーブルの直径（mm）およそ。 | 13.4/*24.4mm | 15.0/*26.0mm | 15.4/*26.4mm | 16.8/*27.8mm | 20.2/*31.2mm | ||||||||||||||||||||
| ケーブルの重量（kg/km）およそ。 | 270 | 320 | 350 | 390 | 420 | ||||||||||||||||||||
| 実用温度範囲（℃） | -40~+70 | ||||||||||||||||||||||||
| 引張強さの不足分の長期（N） | 8000/2700 | ||||||||||||||||||||||||
| resistanoeの不足分を/長期押しつぶしなさい（N/100mm） | 3000/900 | ||||||||||||||||||||||||
| 繊維および管の色の整理は色同一証明のテーブルで指定される。 | |||||||||||||||||||||||||
| 他の構造および繊維の計算は顧客の要求に従ってまた利用できる。 | |||||||||||||||||||||||||
