詳細情報

色:	黒い	容量:	48の中心
材料:	PPの、のPC、PC+ABS	入口/出口:	1+3
次元（MM）:	305*Ф118
ハイライト:	熱収縮のシールのスプライスの閉鎖 , 7231203のスプライスの閉鎖 , 48の中心は閉鎖を接続する

製品の説明

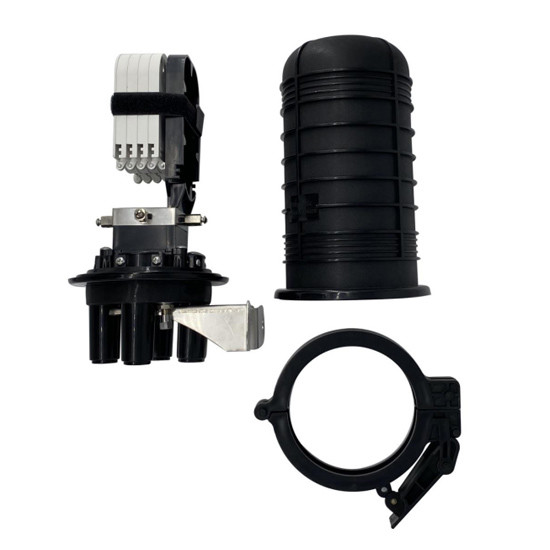

繊維光学のスプライスの閉鎖

IP68 PP/PC/PC+ABSの熱収縮のシール/機械シールのインライン視覚のスプライスの閉鎖への中心24/48/96/144のIP55

繊維光学の縦のスプライスの閉鎖ZCSC D048 02(7231203)

技術索引

モデルいいえ。			ZCSC-D048- 02(7231203)
色			黒い
容量			48の中心
保護レベル			IP68
材料			PPのPC、PC+ABS
入口のための密封方法			熱収縮のシール
入口/出口			1+3
入口ケーブルDia			Ф8-Ф13
出口ケーブルDia			Ф8-Ф18
相対湿度			≤95% （+30℃）
大気圧			62~101kPa
次元（MM）			305*Ф118
内部箱のサイズ（MM）			315195180
外箱のサイズ（MM）			600330555
ごと重量（KG）			1.2
総重量（KG）			12
PCは/カートンに入れる（PCS）			9

概観

ZIONコミュニケーションモデルNO ZCSC-D048-02は2つ以上のケーブル間の保護関係そして配分を加えられるユーザーアクセスポイントのための主要な装置の1つである。主たる機能は配線ケーブルおよび屋内ケーブルを屋外で接続することである。それは安定した構造によって通信システム、ケーブル・テレビ、光ケーブルのネットワークシステムおよび他、よいで広く利用されて性能および容易な構造を密封する。

参照のための映像

48の中心の繊維光学の縦のスプライスの閉鎖ZCSC-D048-02 7231203 1

点検およびテスト

YD/T 590.2-2005の5.2の出現および構造の条件を満たすこと、YD/T 778-2011
YD/T778-2011の6.9の交通機関テスト条件を満たすこと
CB 867-83のプラスチック部分のための共通の技術的要求事項を満たすこと
保護レベル:IP68テスト
GB3873-1993の通信設備のための共通のパッケージの条件を満たすこと
炎-抑制性能:非炎の抑制剤

繊維の光学スプライスの閉鎖の一部分

ケーブルの部品を、スプライスの皿のためのスプライスの皿増強するための箱の底、箱の蓋、ケーブルのホールダー、ホールダー、透明なカバー、スプライスの皿を、箱ボディのための密封の部品取付けるための魔法ケーブルのタイ、版、箱のたがおよび他の付属品。

包装、交通機関および貯蔵

パッケージ

内部箱のサイズのサイズ:315*195*180mm
外箱のサイズのサイズ:600*330*555mm （

9 PC/カートン）

交通機関および貯蔵

交通機関の間にexposuring、絞るAvoid雨が降ること、太陽
プロダクトは湿気、太陽、火を避ける倉庫で貯えられるべきである。保管温度はべきである

25℃~+40℃からありなさい

注:交通機関の間に容易に損なわれる特別な部品は注意深く保護されるべきである。

設置方法

空気の土台

48の中心の繊維光学の縦のスプライスの閉鎖ZCSC-D048-02 7231203 4

1繊維の光学スプライスの閉鎖の2ハンガーの3鋼鉄ワイヤー

ポーランド人の土台

48の中心の繊維光学の縦のスプライスの閉鎖ZCSC-D048-02 7231203 5

1本の–固定版2 –マウンティングプレート3 Uボルト4電話棒

繊維光学の縦のスプライスの閉鎖

繊維光学の横のスプライスの閉鎖

光学部品

ケーブルで通信する下部組織

タグ:

起源の場所:	中国
ブランド名:	Zion communication
モデル番号:	ZCSC-D048- 02(7231203)

最小注文数量:	限界無し
パッケージの詳細:	10 PC/ポリ袋
受渡し時間:	普通10仕事日
支払条件:	T/T
供給の能力:	限界無し
