| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| モデル番号: | 光学ディバイダー |
| 最小注文数量: | 20pcs |
| パッケージの詳細: | 10 PC/ポリ袋 |
| 受渡し時間: | 普通25日は後沈殿物を受け取った。 |
| 支払条件: | T/T |
| 供給の能力: | 限界無し |
| 作動の波長（nm）: | 1310,1490,1550nm | 連結の配給量（%）: | 1-50% |
|---|---|---|---|
| 帯域幅（nm）: | ±20nm | 実用温度（℃）: | -40 | 70 |
| 繊維のコネクター: | SC、FC、STのLCのコネクター（PC、UPC、APC） | ||
| ハイライト: | マルチモード・ファイバの視覚のディバイダー,マルチモード・ファイバのディバイダー |
||
| 入力及び出力 | 1の光学ディバイダー4 | ||||||||
| 繊維のタイプ | 9/125人のSMF-28か顧客は指定した | ||||||||
| 作動の波長（nm） | 1310,1490,1550nm | ||||||||
| 連結の配給量（%） | 1-50% | ||||||||
| 帯域幅（nm） | ±20nm | ||||||||
| 連結の比率（%） | 3.3 dB （50/50）、4.3/2.5 dB （40/60） | ||||||||
| 熱安定性 | ≤0.3 （dB/℃） | ||||||||
| 指向性（dBm） | ≥55 dB （≥60dB 2×2） | ||||||||
| パッケージのタイプ | 裸繊維 | ||||||||
| 0.9/2.0/3.0mmの緩い管 | |||||||||
| コネクターのタイプ:FC/APCは、FC/PC、SC/APC、SC/PC、すべて任意である | |||||||||
| 実用温度（℃） | -40 | 70 | ||||||||
| 保管温度（℃） | -40 | 85 | ||||||||
| パッケージ次元（mm） | Φ3×54mm、90×20×10mm、90×20×10 | ||||||||
| 繊維のコネクター | SC、FC、STのLCのコネクター（PC、UPC、APC） | ||||||||
| ブランド | HELLOSIGNAL®かOEM | ||||||||
| 受渡し時間 | 普通25日は後沈殿物を受け取った。 | ||||||||
| MOQ | 20pcs | ||||||||
FBTの繊維光学のディバイダーは（また繊維を光カプラーと呼んだ）ある特定の比率によって複数の部品に繊維光学ライトを裂く装置である。繊維のディバイダーは分裂方法のPLC繊維のディバイダーと異なっている。繊維光学のディバイダーは単モードの、多重モードの62.5と作り出すことができあなたによってできる多重モードの50 Fiber.alsoはそれらをとのカスタマイズした
LC、LC/APC、SC、SC/APC、FC、FC/APCおよびSTのコネクターまたはunconnectorized。
1*2繊維のディバイダーに関しては、また50/50、40/60、30/70、20/80、10/90、5/95、1/99、60/40、70/30、80/20、90/10、95/5、および99/1.のような別の分裂の比率のために細部を、要求できる。

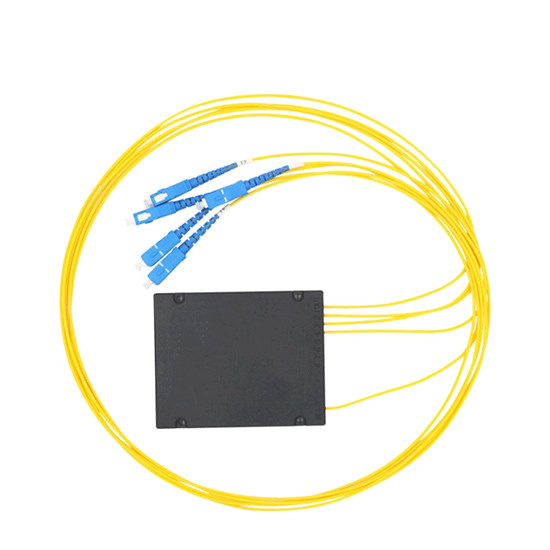

900µmの緩い管および250µmの裸繊維で利用できるほとんどの光学ディバイダー。1×2および2×2カプラーは標準割れ目をカバーする保護金属の袖との来る。高出力の計算は箱によって分裂の部品を保護するために造られる。
| 変数 | 広いバンド カプラー | 二重窓Couplex | マルチモード・ファイバのカプラー | ||||||
| 等級 | P | P | P | ||||||
| 作動の波長 （mm） |
1310,1550またはC + Lバンド | 1310および1550 | 850か1310または指定するため | ||||||
| 作動の帯域幅（mm） | ±40 | ±40 | ±40 | ||||||
| 典型的で余分な損失（dB） | <0> | <0> | <0> | <0> | <0> | <0> | |||
| 挿入損失（dB） | 50/50 | <3> | <3> | <3> | <3> | <3> | <4> | ||
| 40/60 | <4> | <47> | <4> | <4> | <4> | <5> | |||
| 30/70 | <57> | <6> | <5> | <6> | <6> | <6> | |||
| 20/80 | <7> | <8> | <7> | <8> | <7> | <1> | |||
| 10/90 | <10> | <10> | <10> | <10> | <11> | <11> | |||
| 5/95 | <13> | <14> | <13> | <14> | <14> | <15> | |||
| 3/97 | <16> | <16> | <16> | <16> | <16> | <16> | |||
| 2/98 | <18> | <18> | <18> | <18> | <18> | <19> | |||
| 1/99 | <21> | <21> | <21> | <21> | <22> | <22> | |||
| 分極の依存した損失 | <0> | <0> | <0> | <0> | |||||
| 指向性（dB） | >50 | >35 | |||||||
| 実用温度（℃） | -40~+70 | ||||||||
| 保管温度（℃） | -40~+85 | ||||||||
| 通知:上記の指定はコネクターなしに装置のためである。コネクターごとの付加的な0.2dB損失を加えなさい。 | |||||||||
| B | C | D | E | F | G | H | 私 | ||
| モード | 等級 | 波長 | 港 | 繊維のタイプ | パッケージ | 繊維の直径 | 連結の比率 | コネクターのタイプ | |
| 1=WBC 2=DWC 3=MMC Z=Customized | 1=P 2=A |
1=1550 2=1310 3=1310/1550 4=1310/1490 /1550 Z=Customized |
1=1×2 2=2×2 |
0=SM 9/125 1=MM 50/125 2=MM 62.5/125 Z=Customized |
1=03×54 2=03×60 3=90x20x10 4=100x80x10 |
0=250um 1=900um 2=2.0mm 3=3.0mm |
1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Customized |
|
