| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| モデル番号: | PLCのディバイダー |
| 最小注文数量: | 20pcs |
| パッケージの詳細: | 10 PC/ポリ袋 |
| 受渡し時間: | 普通25日は後沈殿物を受け取った。 |
| 支払条件: | T/T |
| 供給の能力: | 限界無し |
| 動作波長（nm）: | 1260〜1650nm | 繊維の長さ: | 1mか1.5mまたは要求される |
|---|---|---|---|
| 動作温度（℃）: | -40 | 85 | コネクタの種類: | SC/APC、SC/UPC、LC FC ST |
| ハイライト: | 繊維光学のディバイダー,plcの光学ディバイダー |
||
| パラメータ | 仕様 |
|---|---|
| 構成タイプ | 1×16 |
| 動作波長 | 1260~1650nm |
| ファイバー長 | 1m、1.5mまたはカスタム長 |
| 指向性 | ≥55 dB |

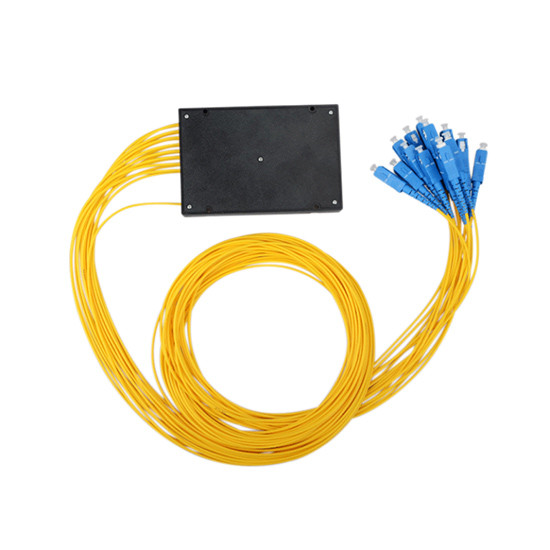

| パッケージスタイル | ABSモジュール |
| ファイバータイプ | シングルモードG657A1またはG652D |
| ファイバー直径 | 2.0mm、3.0mm |
| 偏波依存損失 | ≤0.3 dB |
| 波長依存損失 | ≤0.5 dB |
| 標準挿入損失 | ≤13.2 dB |
| 挿入損失 | ≤13.7 dB |
| 損失均一性 | ≤1.2 dB |
| 動作温度 | -40℃～85℃ |
| 保管温度 | -40℃～85℃ |
| パッケージ寸法 | 120×80×18 mm |
| コネクタタイプ | SC/APC、SC/UPC、LC、FC、ST |
| ブランド | HELLOSIGNAL®またはOEM |
| 納期 | デポジット後25日 |
| 最小注文数量 | 20個 |
| パラメータ | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
|---|---|---|---|---|---|---|---|
| 挿入損失（P/Sグレード） | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 |
| 損失均一性 | <0.4 | <0.6 | <0.8 | <1.0 | <1.5 | <2.0 | <2.5 |
| PDL | <0.2 | <0.2 | <0.2 | <0.3 | <0.3 | <0.4 | <0.4 |
| リターンロス | >55 | >55 | >55 | >55 | >55 | >55 | >55 |
| 指向性 | >55 | >55 | >55 | >55 | >55 | >55 | |
| 波長依存損失 | <0.5 | <0.5 | <0.5 | <0.5 | <1.0 | <1.0 | <1.0 |
| ポート | パッケージ | ファイバー直径 | ファイバー長 | コネクタ |
|---|---|---|---|---|
| 0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 |
1=ベア 2=ブロックレス 3=ABSボックスモジュール 4=インサートボックス 5=パレットタイプ 6=ラックマウント Z=カスタマイズ |
0=250 um 1=900 um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=カスタマイズ |
0=なし 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=カスタマイズ |
