| 起源の場所: | 中国 |
|---|---|
| ブランド名: | hellosignal |
| 証明: | UL, CE, RoHS |
| モデル番号: | CCTVの監視ケーブル |
| 最小注文数量: | 30のKM |
| パッケージの詳細: | 箱の500FT、1000FTの木の巻き枠かスプール |
| 受渡し時間: | 25仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 3000KM/月 |
| 導体: | CU | 誘電: | 泡立ったポリエチレン |
|---|---|---|---|
| Shield1: | AL/Pet/Al | Shield2: | TC 70% |
| 電線導体: | CU | 電源線 絶縁体径: | ポリ塩化ビニール（赤く、黒い） |
| ジャケット: | PVC共通 | ||

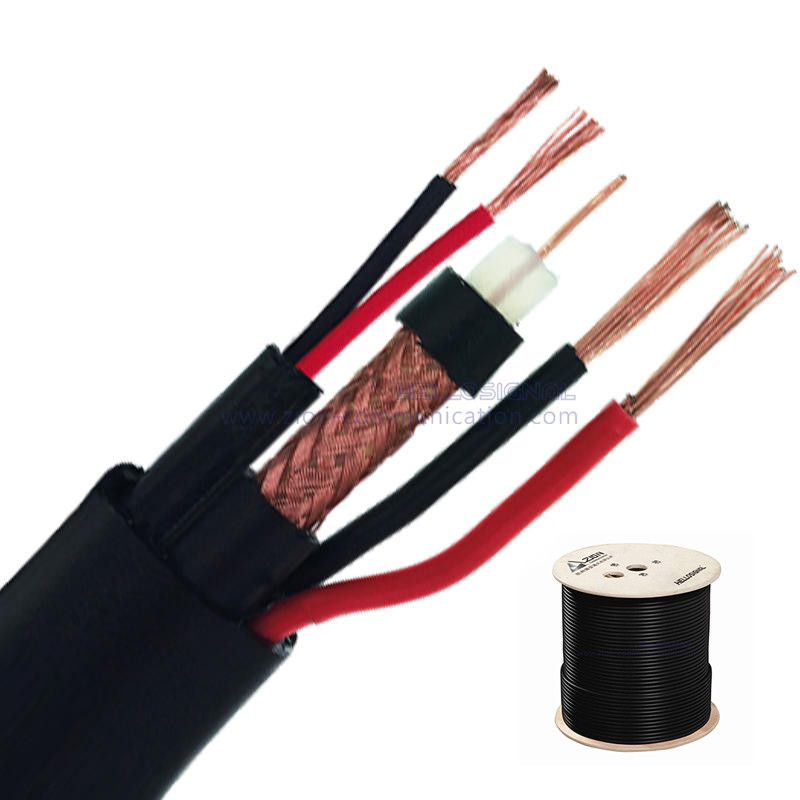

| ハイライト: | 電源付き PTZ 60 同軸ケーブル、2 コア 0.75mm2 CCTV 同軸ケーブル,2 Cores 0.75mm2 CCTV Coaxial Cable |
||
|
PTZ 60+2×0.75+2×0.22 NO.7102152 |
|||||||||
| 類似のタイプ: | |||||||||
| 同軸ケーブル | パワーコア | 低容量コンピュータケーブル | アウターシース全体 | ||||||
| カタログ いいえ。 |
条件の種類 &Nom.DCR |
シールド＆ ％カバレッジ |
ジャケット | 電源線の条件の種類 | 電源線 のOD 絶縁 |
内部条件タイプ | インス。 | ジャケット | ジャケット |
| PTZ 60 +2×0.50 +2×0.22 NO.7102151 |
0.60mm(ソル)銅 64.9Ω/km |
1.AL/ペット/アル 2.TC-ブレイド 70% |
4.5mm PVC | 2倍 (16×0.19mm CU ) |
1.8mmPVC （赤、黒） |
2× (7×0.19mmCU) |
1.0mm PVC (R/B) |
3.1mm PVC | 9.5mm PVC 一般 |
| PTZ 60 +2×0.75 +2×0.22 NO.7102152 |
0.60mm(ソル)銅 64.9Ω/km |
1.AL/ペット/アル 2.TC-ブレイド 70% |
4.5mm PVC | 2倍 (24×0.19mm CU ) |
2.0mmPVC （赤、黒） |
2× (7×0.19mmCU) |
1.0mm PVC (R/B) |
3.1mm PVC | 9.9mm PVC 一般 |
| PTZ 80 +2×0.75 +2×0.22 NO.7102153 |
0.80mm(ソル)銅 64.9Ω/km |
1.AL/ペット/アル 2.TC-ブレイド 70% |
5.0mm PVC | 2倍 (24×0.19mm CU ) |
2.0mmPVC （赤、黒） |
2× (7×0.19mmCU) |
1.0mm PVC (R/B) |
3.1mm PVC | 10.8mm PVC 一般 |
| PTZ 80 +2×1.00 +2×0.22 NO.7102154 |
0.80mm(ソル)銅 64.9Ω/km |
1.AL/ペット/アル 2.TC-ブレイド 70% |
5.0mm PVC | 2倍 (32×0.19mm CU ) |
2.2mmPVC （赤、黒） |
2× (7×0.19mmCU) |
1.0mm PVC (R/B) |
3.1mm PVC | 11mm PVC 一般 |
| 建設パラメータ: | |||||||||
| 同軸ケーブル | |||||||||
| 内部導体 | 0.60mm銅 | ||||||||
| 誘電 | 2.8mm発泡ポリエチレン | ||||||||
| シールド1 | AL/ペット/アル | ||||||||
| シールド2 | TC 70% | ||||||||
| ジャケット | 4.5mm PVC | ||||||||
| パワーコア | |||||||||
| 内部導体 | 2x(24×0.19mmCU) | ||||||||
| 絶縁 | 2.0mmPVC(赤、黒） | ||||||||
| 低容量コンピュータケーブル | |||||||||
| 内部導体 | 2×(7×0.19mmCU) | ||||||||
| 絶縁 | 1.0mmPVC(赤、黒） | ||||||||
| ジャケット | 3.1mm PVC | ||||||||
| 全体的なアウターシース | 9.9mmPVC共通 | ||||||||
| 応用 | より長い CCTV ランレングスでの使用向け | ||||||||
| 電源線 絶縁体径 | 2.0mmPVC(赤、黒) | ||||||||
| ジャケット | 8.5×6.55mm PVC共通 | ||||||||
| 応用 | より長い CCTV ランレングスでの使用向け | ||||||||
| 電気的特性： | |||||||||
| 内部導体抵抗 | マックス。20℃で < 64.9 Ω/km | ||||||||
| キャパシタンス | 52 ±3 pF/m 15.8 ±1 pF/フィート | ||||||||
| インピーダンス | 75±3Ω | ||||||||
| シールド DCR | 14.9Ω/km | ||||||||
| 伝搬速度 | 0.82 | ||||||||
| スカーカー試験 (VAC) | 3 | ||||||||
| 機械的および環境的特性 | |||||||||
| ケーブル曲げ半径 | ケーブル径の10倍 | ||||||||
| 動作温度範囲 | -20℃60まで℃ | ||||||||
| ケーブル寸法 | 9.9mm | ||||||||
| 断面 | |||||||||
 |
|||||||||
| 減衰量(20℃): | |||||||||
| 周波数 (MHZ) | 最大減衰(dB/100ft) | 最大減衰 (dB/100m) | |||||||
| 1 | 1.8 | ||||||||
| 5 | 2.8 | ||||||||
| 10 | 3.9 | ||||||||
| 50 | 7.9 | ||||||||
| 100 | 11.1 | ||||||||
| 200 | 15.1 | ||||||||
| 400 | 21.8 | ||||||||
| 700 | 29.8 | ||||||||
| 900 | 34.4 | ||||||||
| 1000 | 36 | ||||||||
| 注文情報: | |||||||||
| マーキング | ハローシグナル PTZ 60+2×0.75+2×0.22 CCTV 同軸ケーブル 7102152 ×××M/FT |
||||||||
| パッケージ | リールの長さ、プルボックス、プラスチックスプール、木製スプール、パレット… | ||||||||
| 納期 | 沈殿物を受け取った後通常 25 日。 | ||||||||
| ブランド | ハローシグナル®または OEM | ||||||||
