| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL |
| 最小注文数量: | 制限なし |
| パッケージの詳細: | 10 PC/ポリ袋 |
| 受渡し時間: | 普通10仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 制限なし |
| 中心波長（nm）: | ITUの格子 | チャネル・スペーシング（GHz）: | 100 /200 |
|---|---|---|---|
| 指向性（dB）: | ≥45 | リターンロス（db）: | ≥45 |
| 最高力の処理（MW）: | 300 | ||

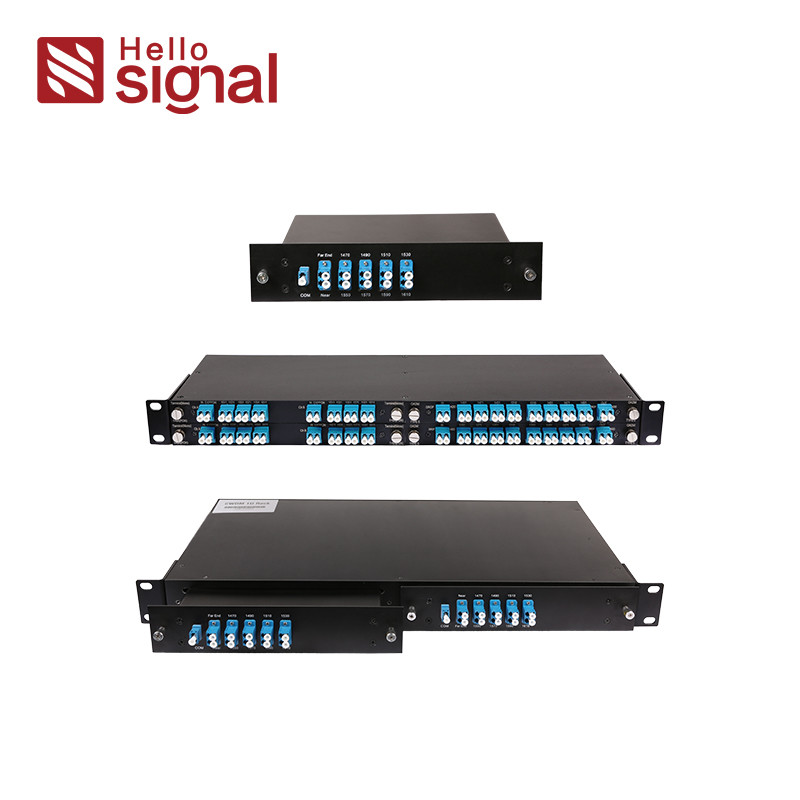

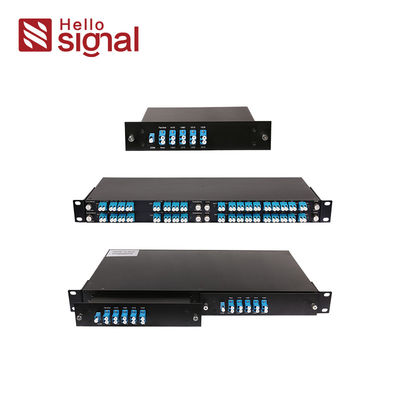

| ハイライト: | ITU グリッド DWDM OADM モジュール,低挿入損失光アドドロップマルチプレクサ,高チャネル分離波長分割マルチプレクサ |
||
| 特徴 | 用途 |
|---|---|
|
|
| パラメータ | 4チャンネル | 8チャンネル |
|---|---|---|
| 中心波長（nm） | ITUグリッド | |
| チャネル間隔（GHz） | 100 / 200 | |
| チャネルパスバンド（@ -0.5dB帯域幅）（nm） | ≥0.22（10OG）/ ≥0.5（200G） | |
| 挿入損失（dB） | ln--Drop@drop：2.0 Add--Out@add：2.0 ln--Out@other：2.5 |
ln--Drop@drop：3.2 Add--Out@add：3.2 ln--Out@other：5.0 |
| 分離@追加/ドロップチャネル（dB） | 隣接：≥30 非隣接：≥40 |
|
| 挿入損失温度感度（dB） | ≤0.5 | |
| 波長温度シフト（nm /℃） | ≤0.001 | |
| 偏波依存損失（dB） | ≤0.2 | |
| 偏波モード分散（ps） | ≤0.1 | |
| 指向性（dB） （入力から追加、出力からドロップ、追加からドロップ） |
≥45 | |
| リターンロス（dB） | ≥45 | |
| 最大電力処理（mW） | 300 | |
| 動作温度（℃） | -10〜+70 | |
| 保管温度（℃） | -40〜+85 | |
| パッケージ寸法（mm） | L100 x W80 x H10 | L120 x W80 x H18 |
| CWDM | チャネル間隔 | チャネル数 | 第1チャネル | パッケージ | ファイバー径 | ファイバー長 | コネクタ |
|---|---|---|---|---|---|---|---|
| 1 = 100Gグリッド 2 = 200Gグリッド |
04 = 4チャンネル 08 = 8チャンネル |
21 = Ch21 ... 34 = Ch34 ... 60 = Ch60 ... |
1 = ABSボックスモジュール 2 = ラックマウント 3 = LGXBoX 4 = インサートボックス 5 = 指定 |
0 = 250μm 1 = 900μm 2 = 2.0mm 3 = 3.0mm |
1 = 1m 2 = 2m S = 指定 |
O = なし 1 = FC / APC 2 = FC / UPC 3 = SCI / APC 4 = SC / UPC 5 = LC / APC 6 = LC / UPC 7 = ST s = 指定 |
