挿入損失の温度感度(dB): | ≤0.3 | 分極の依存した損失(dB): | ≤0.1 |
---|---|---|---|
指向性(dB): | 50以上 | リターン・ロス(dB): | 50以上 |
最高力の処理(MW): | 300 |
特徴 | 適用 | ||||||||||||||||||||||||
·低い挿入損失 | ·システム・モニタリング | ||||||||||||||||||||||||
·ハイ リターンの損失 | ·WDMシステム | ||||||||||||||||||||||||
·広い作動の波長範囲 | ·送信機および繊維レーザー | ||||||||||||||||||||||||
·高いチャネルの分離 | ·繊維の光学アンプ | ||||||||||||||||||||||||
·安定性が高く、信頼性 | ·繊維光学の器械 | ||||||||||||||||||||||||
·光学道で自由なエポキシ |
変数 | MWDM-54 | MWDM-59 | |||||||||||||||||||||||
パス チャネルの波長範囲(nm) | 1530~1565 | 1525~1600 | |||||||||||||||||||||||
反映しなさいチャネルの波長範囲(nm)を | 1450~1490 | 965~1000 | |||||||||||||||||||||||
lsolation (dB) | パス チャネル | ≤0.6 | ≤0.9 | ||||||||||||||||||||||
チャネルを反映しなさい | ≤0.5 | ≤0.7 | |||||||||||||||||||||||
挿入損失の温度感度(dB) | ≤0.3 | ||||||||||||||||||||||||
lsolation (dB) | パス チャネル | ≥25 | ≥30 | ||||||||||||||||||||||
チャネルを反映しなさい | ≥15 | ≥15 | |||||||||||||||||||||||
挿入損失の温度感度(dB) | ≤0.3 | ||||||||||||||||||||||||
分極の依存した損失(dB) | ≤0.1 | ||||||||||||||||||||||||
分極モード分散(ps) | ≤0.1 | ||||||||||||||||||||||||
指向性(dB) | ≥50 | ||||||||||||||||||||||||
リターン・ロス(dB) | ≥50 | ||||||||||||||||||||||||
最高力の処理(MW) | 300 | ||||||||||||||||||||||||
実用温度(℃) | -10~+70 | ||||||||||||||||||||||||
保管温度(℃) | -40~+85 | ||||||||||||||||||||||||
繊維のタイプ | コーニングSMF-28e繊維 | コーニングHI 1060の繊維の 共通及び反射の港、 パスの港のSMF-28e繊維 |
|||||||||||||||||||||||

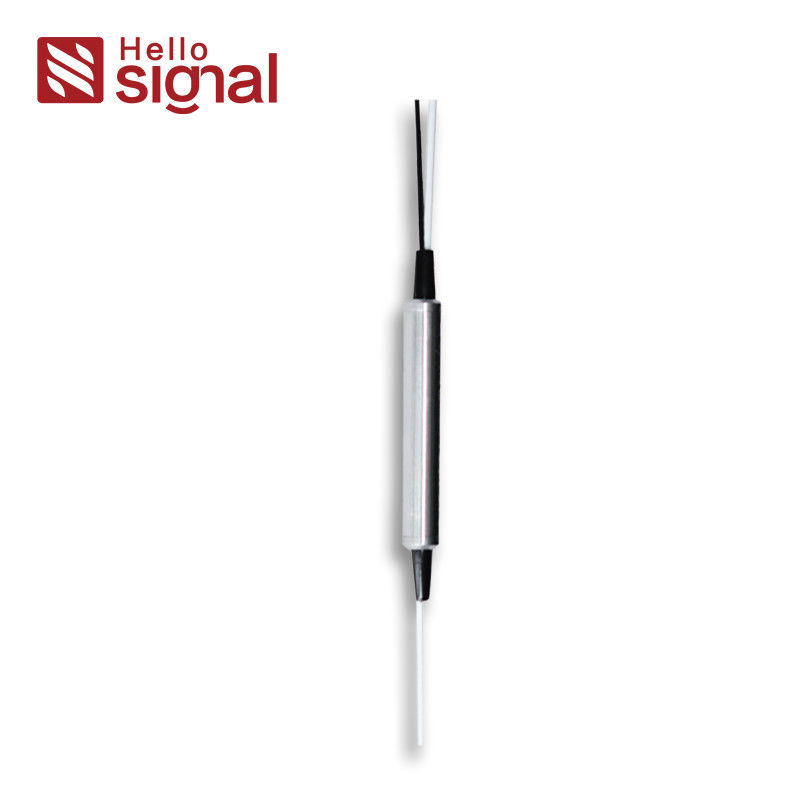

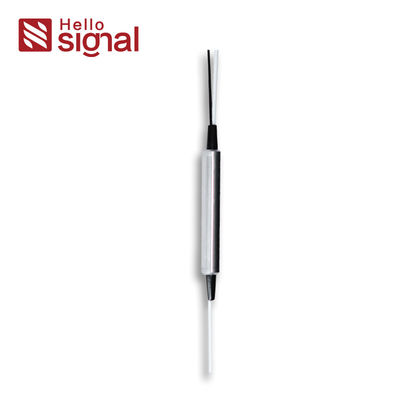

パッケージ次元(mm) | 250μmのため、900μm | ∅5.5×L38 | |||||||||||||||||||||||
2.0mmのため3.0mm | L90 X W20 ×H10 |
上記の指定はコネクターなしに装置のためである。
指定は予告なしに変わるかもしれない。
FWDM | □□ | □ | □ | □ | □ | ||||||||||||||||||||
波長 | パッケージ | 繊維の直径 | 繊維の長さ | コネクター | |||||||||||||||||||||
54=1550 pass/1480は反映する | 1=Steel管 | 0=250μm | 1=1m | O=None | |||||||||||||||||||||
59=1550 pass/980は反映する | 2=ABS箱モジュール | 1=900μm | 2=2m | 1=FC/APC | |||||||||||||||||||||
3=Specify | 2=2.0mm | S=Specify | 2=FC/UPC | ||||||||||||||||||||||
3=3.0mm | 3=SCI/APC | ||||||||||||||||||||||||
4=SC/UPC | |||||||||||||||||||||||||
5=LC/APC | |||||||||||||||||||||||||
6=LC/UPC | |||||||||||||||||||||||||
7=ST | |||||||||||||||||||||||||
S=Specify |
