ホーム > 製品> MPO MTP> 12ファイバー OM3 LSZH MPO パッチコード高密度データセンター用のカスタムメーター

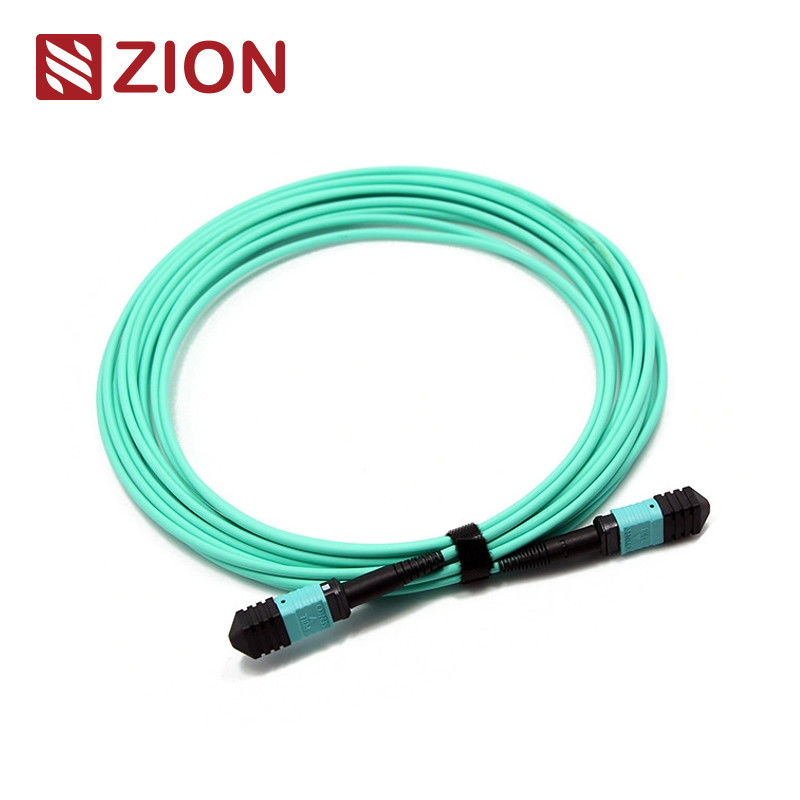

12ファイバー OM3 LSZH MPO パッチコード高密度データセンター用のカスタムメーター

起源の場所:	中国
ブランド名:	HELLOSIGNAL® OR OEM

最小注文数量:	50個
パッケージの詳細:	10個/ビニール袋
受渡し時間:	預金を受け取った後、通常25日。
支払条件:	T/T
供給の能力:	制限なし

ベストプライス接触

耐久性:	<0.3dB 代表的な変化、200 回の嵌合	交換可能性:	≤0.2dB
抗張力:	>70N	プラグイン時間:	≦500
動作温度 (°C):	-40～+85℃
ハイライト:	12心MPOパッチコード , OM3 MPO パッチコード , LSZH MPO パッチコード

製品の説明

12ファイバー MPO 女性からMPO 女性 OM3 3.0mm LSZH MPO パッチコードカスタムメーター

高密度MPO光ファイバーパッチコード要求の高い環境で近代的なデータ送信のために設計されています

シオンコード:ZCM1127HLA1X

シオン記述:MPO 女性からMPO 女性 OM3 3.0mm LSZH 12ファイバー MPOパッチコード (カスタムメーター)

MPOコネクタは,現代のデータ送信要件に設計された高密度,多コアファイバーコネクタである.データセンター,光ファイバー建設インフラ,および40G,100G,QSFP+トランシーバーなどのシステムのための内部光学デバイス接続.

MPO パッチコードの特徴

建設:両端にMPOコネクタで終了し,MPOモジュールを恒久的なリンクとして接続する
構成:複数の繊維数で利用可能: 12, 24, 48, 60, 72, 96, 144 繊維
データレート:10/40/100Gbps までの送信速度に対応する
柔軟性キャベルのトランクコネクタの代わりにカセットを交換して簡単に再構成
応用:カセット,パネル,MPOファンアウトを相互接続する.高密度ケーブルセットアップでの迅速な展開.40G QSFP+ SR4,40G QSFP+ CSR4,および100G QSFP28 SR4 オプティクスのために設計

コンネクタ産業規格

MPO シングルモード参照:IEC 61754-7

MPO シングルモードハウジング詳細:SM APC (グリーン/イエローコネクタ +ブラックブート)

MPO マルチモード参照:IEC 61754-7

MPO マルチモードハウジング詳細:OM1/OM2 (ベージュ),OM3/OM4 (アクア/ヒザー・バイオレット)

オプティカル仕様

挿入損失 (MPO) シングルモード (APC):標準: ≤0.75dB 低損失: ≤0.35dB

挿入損失 (MPO) マルチモード (PC):標準: ≤0.6dB 低損失: ≤0.35dB

リターン損失 (MPO) シングルモード (APC):≥60dB

リターン損失 (MPO) マルチモード (PC):≥25dB

耐久性シングルモード (APC):<0.3dB 典型的な変化 (200回の交尾)

張力強度シングルモード (APC):>70N

動作温度シングルモード (APC):-40°Cから+85°C

主要な特徴

低損失:低挿入損失と高返回損失の高い性能
頑丈なオプション:丸いケーブル,円形ケーブル,裸のリボンオプションで利用可能
識別:繊維の種類と質を簡単に区別するための色コード付きのホイス
互換性構造化ケーブルシステムで交換可能で,世界標準 (IEC 61754-7,Telcordia GR-1435-CORE,TIA-568-C) に適合する

高密度データセンター:密度の高いケーブル要求を効率的にサポートします
光ファイバーインフラストラクチャ接続性を構築するのに理想的です
内部光学接続:繊維機器の信頼性の高い接続を提供します

総長さ ((L) ((m):容許の長さ ((cm)

MPO 極性接続方法

極性と関係

極度A MPOケーブルは,キーアップ,キーダウン設計を使用する. 1 つのコネクタの位置は,極度フリップのない別のコネクタの位置1 に対応する.適切な信号伝送のために片端にA-Bデュプレックスパッチケーブルともう片端にA-Aデュプレックスパッチケーブルが必要です.

極性B接続

極度B MTPケーブルはキーアップ,キーアップデザインを使用する. 1 つのコネクタの位置は,別のコネクタの位置12 に対応する.正確な極性フリップと信号伝送のために両端にA-Bデュプレックスパッチケーブルを必要とします.

極性C接続

極度C MPOケーブルは,内部ファイバークロス構成のキーアップ,キーダウンデザインを使用する. 1 つのコネクタの位置は,別のコネクタの位置2 に対応する.適切な信号路由のために両端にA-Bデュプレックスパッチケーブルが必要です.

注記:極度タイプは製品命名規則で指定されています.極度A,極度B,または極度Cです.

7236001 ZCM1122HIA1X

MPO 女性からMPO 女性 SM 3.0mm LSZH 12ファイバーパッチコード - 高速データセンターとバックボーンケーブルのための単モードファイバーパッチコード

7236002 ZCM1152HIA1X

MPO 女性からMPO 女性SM 3.0mm LSZH 24ファイバーパッチコード - 40G/100Gイーサネットをサポートする高密度シングルモードソリューション

7236003 ZCM1127HLA1X

MPO 女性からMPO 女性 OM3 3.0mm LSZH 12ファイバーパッチコード - 10G/40G/100Gネットワークのためのマルチモードファイバー接続

7236004 ZCM1157HLA1X

MPO 女性からMPO 女性OM3 3.0mm LSZH 24ファイバーパッチコード - 高密度マルチモード (OM3) ネットワークに最適化

7236005 ZCM1128HMA1X

MPO 女性からMPO 女性OM4 3.0mm LSZH 12ファイバーパッチコード - 高速マルチモード (OM4) 接続のために設計

7236006 ZCM1158HMA1X

MPO 女性からMPO 女性OM4 3.0mm LSZH 24ファイバーパッチコード - 40G/100Gネットワークのための効率的で信頼性の高いマルチモードソリューション

パッケージ情報

この手軽で保護された光ファイバーケーブルパッケージは,OMCによってデフォルトでラベル付けされ,マークされています. 標準的な箱サイズ: 34*22*15cm; 44*34*24cm; 54*39*34cm.カートンの選択は注文量によって異なりますオーダーメイドのパッケージングが可能です.

OEM/ODMサービス

ケーブル色,印刷テキスト,ケーブルジャケットの材料,コネクタのカスタマイズされた色
OEM ラベル,識別リング,ケーブルラベル,箱デザイン,輸送マーク
異なる品質レベルが利用可能
