12 繊維 MTP 女性からMTP 女性パッチコード

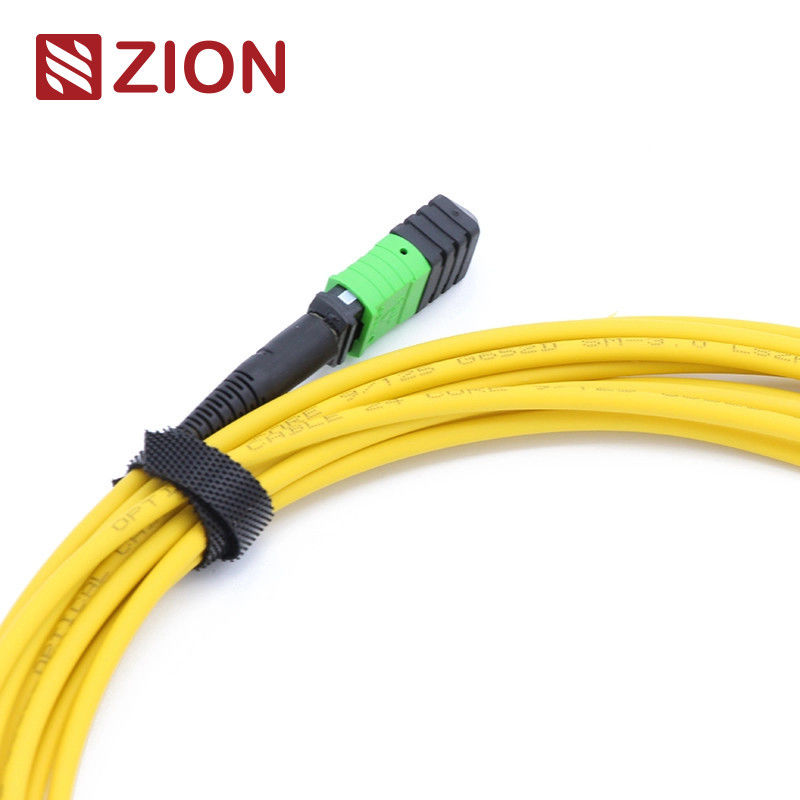

シングルモード3.0mm LSZH光ファイバーパッチコードは,高密度のデータセンターアプリケーションおよび40G/100Gネットワークソリューションのために設計されています.
製品識別
シオンコード:ZCM2122HIA1X
記述:MTP 女性からMTP 女性 SM 3.0mm LSZH 12ファイバー MTPパッチコードカスタムメーター
製品概要
MTPコネクタは,高密度光ファイバーアプリケーション用に設計された多ファイバープッシュオンコネクタタイプである.この事前接続システムは主にデータセンターで使用される.ファイバー・トゥ・ザ・ビルの導入,および40G,100G,QSFP+技術をサポートする光接送機機器内の内部接続.
MTPコネクタは,IEC 61754-7規格に従って,ファイバー数,性別 (男性/女性) および極度 (PCまたはAPC) によって分類されています.0mm LSZHファイバーパッチコードは両端にMTPコネクタを搭載しており,12を含む様々なファイバー数で利用できます繊維が44,48,60,72,96,144種類あります
主要な用途
特別に設計された40G QSFP+ SR4,40G QSFP+ CSR4,および100G QSFP28 SR4 オプティクスは高密度のデータセンター環境での直接接続です.
産業基準と仕様
コネクタ規格
- MPO 単調モード参照:EIA/TIA-604-5
- MPO シングルモードハウジング:SM APC - グリーンコネクタ + ブラックブート (標準損失MTP)
- MPO シングルモードハウジング:SM APC - 黄色いコネクタ + 黒いブート (超低損失MTP)
- MPO マルチモード参照:EIA/TIA-604-5
- IEC 61754-7,IEC 61755,Telcordia GR-1435-CORE,JIS C5982,TIA-604-5 (FOCIS5) に適合している
- 10G ファイバーチャネル対応
- 40G と 100G IEEE 802.3 に準拠する
光学性能仕様
挿入損失 (MPO) シングルモード APC:
標準: ≤0.75dB (最大), ≤0.50dB (典型)
超低: ≤0.35dB (最大), ≤0.20dB (典型)
挿入損失 (MPO) マルチモードPC:
標準: ≤0.6dB (最大), ≤0.50dB (典型)
超低: ≤0.35dB (最大), ≤0.20dB (典型)
リターン損失 (MPO) シングルモード APC:≥60dB
リターン損失 (MPO) マルチモードPC:≥25dB
耐久性:<0.3dB 典型的な変化 (200回の交尾)
交換可能性:≤0.2dB
挿入・引くテスト:500回,IL <0.5dB
張力強度:>70N
プラグインサイクル:>600
動作温度:-40°Cから+85°C
主要 な 特徴
- 低挿入損失と高返回損失性能
- MTベースのマルチファイバーコネクタ 4,8,12および24ファイバー端末
- 経済的な大量殺戮ソリューション
- 低損失および標準損失シングルモードおよびマルチモードアプリケーションに最適化
- 頑丈な丸いケーブル,円形ケーブル,裸のリボンオプションで利用可能
- 繊維の種類とポリッシュの種類を簡単に識別するための色でコードされたハウジング
- 優れた繰り返し性と交換性
主要用途
12F MPO-LC/SC/FC/ST直線ハルネスケーブルは,40G LR4 PSM,40GBASE-SR4,40G QSFP+ PLR4および高密度データセンターアプリケーション用に設計されている.10/40/100G 高密度のデータセンター環境に最適化.
- 高密度のデータセンター環境
- ファイバー・トゥ・ザ・ビルの導入
- 光ファイバー機器内の内部接続
製品ドキュメント
命名規則と順序確認
Senko MTP の Pull Tab を押す
MTP-MTP 12F トランクケーブル図
ケーブル長さの許容量
| 総長さ (L) メートル |
容量 (cm) |
| 0 < L < 1 |
+5/0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 について |
| 40 < L |
+0.5% × L/-0 |
MTP 極性接続方法
3つの標準化された接続方法により,最適な信号伝送のために適切なMTP/MTP極性を確保する.
極性 と 関係
キーアップ,キーダウンデザインは,ファイバー位置のアライナメント (ポジション1からポジション1) を維持する.片端にはA-Bデュプレックスパッチケーブル,もう片端にはA-Aデュプレックスパッチケーブルが必要です.
極性B接続
キーアップ,キーアップデザイン 極性フリップ (ポジション1からポジション12へ) 両端にA-Bデュプレックスパッチケーブルが必要です.
極性C接続
キーアップ,キーダウンデザイン,内部ファイバークロス (ポジション1からポジション2) 両端にA-Bデュプレックスパッチケーブルが必要です.
注記:極度タイプは製品命名規則で指定されています.極度A,極度B,または極度Cです.
