24 フィバー MTP パッチコードシングルモード LSZH 女性から女性 3.0mm カスタムメーター

起源の場所:	中国
ブランド名:	HELLOSIGNAL® OR OEM

最小注文数量:	50個
パッケージの詳細:	10個/ビニール袋
受渡し時間:	預金を受け取った後、通常25日。
支払条件:	T/T
供給の能力:	制限なし

ベストプライス接触

耐久性:	<0.3dB 代表的な変化、200 回の嵌合	交換可能性:	≤0.2dB
抗張力:	>70N	プラグイン時間:	>600
動作温度 (°C):	-40～+85℃
ハイライト:	MTP パッチコードシングルモード 3.0mm、3.0mm Mtp 光ファイバーパッチコード , 3.0mm Mtp Fiber Optic Patch Cord

製品の説明

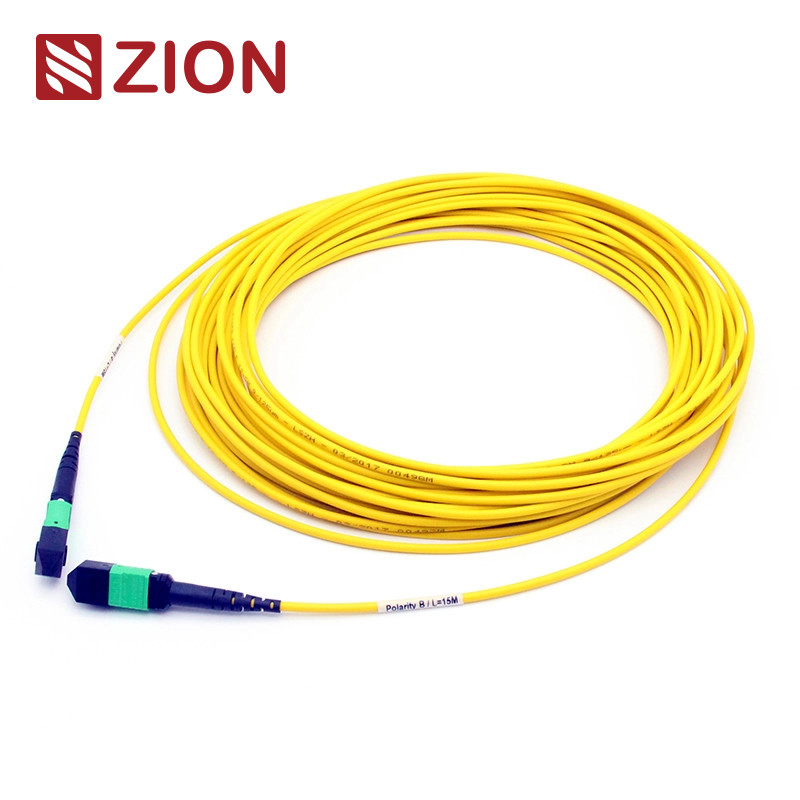

24ファイバーMTPパッチコードメス-メスシングルモード 3.0mm LSZH

MTPメス-MTPメス SM 3.0mm LSZH 24ファイバーMTPパッチコードカスタムメートル

Zionコードと説明

Zionコード: ZCM2152HIA1X
Zion説明: MTPメス-MTPメス SM 3.0mm LSZH 24ファイバーMTPパッチコードカスタムメートル

MPOコネクタは、高密度ファイバープリコネクションシステム用に設計されたマルチファイバープッシュオンコネクタタイプです。これらのコネクタは、主にデータセンター環境、ファイバー・ツー・ザ・ビルディングアプリケーション、および40G、100G、QSFP+テクノロジーをサポートする光トランシーバー機器内の内部接続で使用されます。

MTPコネクタタイプは、コア数、性別（オス/メス）、および極性（PCまたはAPC）に基づいて、IEC 61754-7規制に従って分類されます。

この24F MTP-MTP 3.0mm LSZHファイバーパッチコードは、両端にMTPコネクタを備え、12、24、48、60、72、96、または144本のファイバーで利用できます。最大10/40/100Gbpsのデータセンターソリューションをサポートし、カセット、パネル、または堅牢なMTPファンアウトの相互接続に最適です。このパッチコードは、データセンターやその他の高ファイバー環境における高密度バックボーンケーブルの迅速な展開を容易にします。

24F MTP-MTPファイバーパッチコードは、高密度データセンターアプリケーション向けに特別に設計されており、100G QSFP28 SR4光直接接続をサポートしています。

コネクタ工業規格

MPOシングルモードリファレンス: EIA/TIA-604-5

MPOシングルモードハウジングの詳細: SM APC: 緑色コネクタ+黒色ブーツ (標準損失MTP); SM APC: 黄色コネクタ+黒色ブーツ (超低損失MTP)

MPOマルチモードリファレンス: EIA/TIA-604-5

MPOマルチモードハウジングの詳細: OM1&OM2 PC: ベージュコネクタ+黒色ブーツ (標準損失MTP); OM3&OM4 PC: アクアコネクタ+黒色ブーツ (標準&超低損失MTP); OM3&OM4 PC: ヘザーバイオレットコネクタ+黒色ブーツ (標準損失MTP)

IEC規格IEC-61754-7; IEC61755、Telcordia GR-1435-CORE、JIS C5982に適合; TIA-604-5(FOCIS5)準拠 TIA-568-Cに準拠した構造化ケーブル
10Gファイバーチャネル準拠
40Gおよび100G IEEE 802.3

挿入損失 (MPO)(IEC 61300-3-34) シングルモード (APC 8度研磨): 標準損失: ≤0.75dB(最大), ≤0.50dB(標準); 超低損失: ≤0.35dB(最大), ≤0.20dB(標準)

挿入損失(MPO)(IEC 61300-3-34) マルチモード (PC フラット研磨): 標準損失: ≤0.6dB(最大), ≤0.50(標準); 超低損失: ≤0.35dB(最大), ≤0.20dB(標準)

挿入損失(LC/SC/FC/ST)(IEC 61300-3-6) シングルモード (APC 8度研磨): ≤0.3dB

挿入損失(LC/SC/FC/ST)(IEC 61300-3-6) マルチモード (PC フラット研磨): ≤0.3dB

リターンロス (MPO) シングルモード (APC 8度研磨): ≥60dB(8度研磨)

リターンロス (MPO) マルチモード (PC フラット研磨): ≥25dB

リターンロス(LC/SC/FC/ST): APC≥60dB; UPC≥50dB

リターンロス(LC/SC/FC/ST): ≥35dB

耐久性: <0.3dB 典型的な変化 (200回の嵌合)

互換性: ≤0.2dB

挿入-引き抜きテスト: 500回、IL＜0.5dB

引張強度: >70N

プラグイン回数: >600

動作温度シングルモード (APC): -40°C～+85°C

低挿入損失、高リターンロス
MTベースのマルチファイバーコネクタ、4、8、12、24ファイバーコネクタ終端およびアセンブリ
ファイバーの大規模終端のための経済的なソリューション
低損失および標準損失SMおよびMMアプリケーション向けに設計
堅牢な丸型ケーブル、楕円形ケーブル、および裸リボンオプションが利用可能
ファイバータイプ、研磨タイプ、および/またはコネクタグレードを区別するために色分けされたハウジングが利用可能
再現性と交換性に優れています

アプリケーション

この24F MTP-MTPパッチコードは、10/40/100G高密度データセンターアプリケーション向けに最適化されています。100G QSFP28 SR4光直接接続および高密度データセンター環境向けに設計されています。

OMCのすべてのMPOコネクタは、Senko/Nissin/Sumitomoから供給されています。MPOファイバーパッチケーブルは、次の3つの主要分野で使用される高密度ケーブルアセンブリです:

高密度環境のデータセンターアプリケーション
ファイバー・ツー・ザ・ビルディングの設置
ファイバー機器の内部コネクタアプリケーション

命名規則と注文確認情報

Senko MTP用プッシュプルタブ

MTP-MTP 24Fトランクケーブル図面

全長(L)(m)	許容誤差の長さ(cm)
0+5/-0
1+10/-0
10+15/-0
40'+0.5% x L/-0

3つの接続方法が正しいMTP/MTP極性を維持するのに役立ちます

ベース24極性ソリューション

帯域幅需要の増加に対応するために、24ファイバーMTP/MPOケーブルが導入され、100Gネットワークへの移行を容易にします。これらのケーブルは、同じフットプリントで12ファイバーケーブルの密度を2倍にし、ファイバー数を削減し、ケーブル経路を最小限に抑え、気流を改善します。ベース24 MTP/MPOケーブルの極性維持はより複雑であり、OMCはタイプA（キーアップからキーダウン）MTP/MPOトランクケーブルを推奨しています。当社のタイプAおよびタイプAFカセットを使用すると、A-to-Aパッチケーブルは不要になりました。

Zion Communicationのホットトランクケーブル

7236001 ZCM1122HIA1: MPOメス-MPOメス SM 3.0mm LSZH 12ファイバーMPOパッチコードカスタムメートル
7236002 ZCM1152HIA1: MPOメス-MPOメス SM 3.0mm LSZH 24ファイバーMPOパッチコードカスタムメートル
7236003 ZCM1127HLA1: MPOメス-MPOメス OM3 3.0mm LSZH 12ファイバーMPOパッチコードカスタムメートル
7236004 ZCM1157HLA1: MPOメス-MPOメス OM3 3.0mm LSZH 24ファイバーMPOパッチコードカスタムメートル
7236005 ZCM1128HMA1: MPOメス-MPOメス OM4 3.0mm LSZH 12ファイバーMPOパッチコードカスタムメートル
7236006 ZCM1158HMA1: MPOメス-MPOメス OM4 3.0mm LSZH 24ファイバーMPOパッチコードカスタムメートル
7236007 ZCM2122HIA1: MTPメス-MTPメス SM 3.0mm LSZH 12ファイバーMTPパッチコードカスタムメートル
7236008 ZCM2152HIA1: MTPメス-MTPメス SM 3.0mm LSZH 24ファイバーMTPパッチコードカスタムメートル
7236009 ZCM2127HLA1: MTPメス-MTPメス OM3 3.0mm LSZH 12ファイバーMTPパッチコードカスタムメートル
7236010 ZCM2157HLA1: MTPメス-MTPメス OM3 3.0mm LSZH 24ファイバーMTPパッチコードカスタムメートル
7236011 ZCM2128HMA1: MTPメス-MTPメス OM4 3.0mm LSZH 12ファイバーMTPパッチコードカスタムメートル
7236012 ZCM2158HMA1: MTPメス-MTPメス OM4 3.0mm LSZH 24ファイバーMTPパッチコードカスタムメートル

パッケージング

この光ファイバーケーブルパッケージは、取り扱いやすく、最適な保護を提供するように設計されています。標準のカートンサイズには、34×22×15 cm、44×34×24 cm、54×39×34 cmが含まれます。カートンの選択は注文数量によって異なります。カスタムパッケージオプションが利用可能です。

OEM/ODMサービス

ケーブルの色、印刷された単語、ケーブルジャケットの材質、コネクタの色
OEMラベル、識別リング、ケーブルのラベル、箱、出荷マーク
さまざまな品質レベルが利用可能
