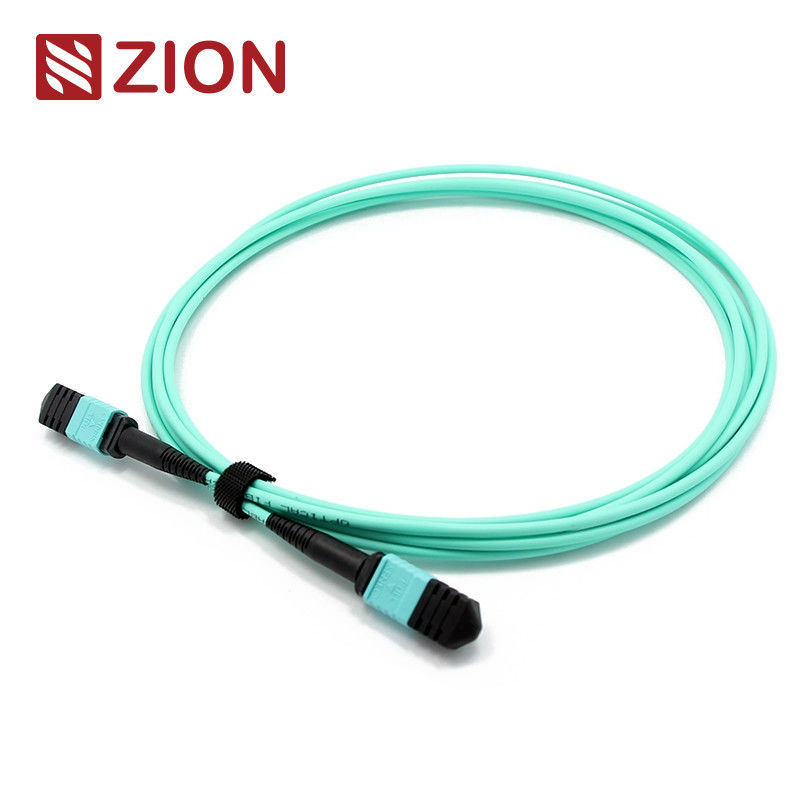

12ファイバー OM3 LSZH MTPパッチコードカスタムメーター MTPファイバーパッチコード

起源の場所:	中国
ブランド名:	HELLOSIGNAL® OR OEM

最小注文数量:	50個
パッケージの詳細:	10個/ビニール袋
受渡し時間:	預金を受け取った後、通常25日。
支払条件:	T/T
供給の能力:	制限なし

ベストプライス接触

耐久性:	<0.3dB 代表的な変化、200 回の嵌合	交換可能性:	≤0.2dB
抗張力:	>70N	プラグイン時間:	>600
動作温度 (°C):	-40～+85℃
ハイライト:	12 ファイバー MTP パッチコード , OM3 MTP ファイバーパッチコード , LSZH MTP 光ファイバーパッチコード

製品の説明

12ファイバーMTPメス-MTPメスOM3 3.0mm LSZH MTPパッチコード

データセンターおよび高密度ファイバーアプリケーション向けに、カスタム長で利用可能な高性能MTPメス-MTPメスOM3 3.0mm LSZH 12ファイバーMTPパッチコード。

Zionコード：ZCM2122HIA1X

Zion説明：MTPメス-MTPメスSM 3.0mm LSZH 12ファイバーMTPパッチコードカスタムメートル

MTPコネクタは、高密度光ファイバーアプリケーション向けに設計されたマルチファイバープッシュオンコネクタタイプです。 MTP高密度ファイバープリコネクションシステムは、主にデータセンター環境、ファイバーツーザビルディングアプリケーション、および40G、100G、QSFP+テクノロジーをサポートする光トランシーバー機器内の内部接続で使用されます。

MTPコネクタタイプは、コア数、性別（オス/メス）、および極性（PCまたはAPC）に基づいて、IEC 61754-7規制に従って区別されます。

このMTP-MTP 3.0mm LSZHファイバーパッチコードは、MTPモジュールを永久的なリンクとして接続し、最大10/40/100Gbpsのデータセンターソリューションをサポートします。 12、24、48、60、72、96、または144本のファイバーで利用可能で、これらのケーブルは、データセンターやその他の高ファイバー環境での高密度バックボーンケーブルの迅速な展開を容易にします。

12F MTP-MTPファイバーパッチコードは、40G QSFP+ SR4、40G QSFP+ CSR4、および100G QSFP28 SR4光学系の直接接続用に特別に設計されています。

MPOシングルモード

参照：EIA/TIA-604-5

ハウジングの詳細：SM APC：緑色のコネクタ+黒色のブーツ（標準損失MTP）

SM APC：黄色のコネクタ+黒色のブーツ（超低損失MTP）

MPOマルチモード

参照：EIA/TIA-604-5

ハウジングの詳細：OM1＆OM2 PC：ベージュ色のコネクタ+黒色のブーツ

OM3＆OM4 PC：アクア色のコネクタ+黒色のブーツ

OM3＆OM4 PC：ヘザーバイオレット色のコネクタ+黒色のブーツ

IEC規格IEC-61754-7に適合; IEC61755、Telcordia GR-1435-CORE、JIS C5982; TIA-604-5（FOCIS5）に準拠
TIA-568-Cに準拠した構造化ケーブル配線
10Gファイバーチャネル準拠
40Gおよび100G IEEE 802.3

挿入損失（MPO）（IEC 61300-3-34）

シングルモード（APC 8度研磨）：標準損失：≤0.75dB（最大）、≤0.50dB（標準）; 超低損失：≤0.35dB（最大）、≤0.20dB（標準）

マルチモード（PCフラット研磨）：標準損失：≤0.6dB（最大）、≤0.50（標準）; 超低損失：≤0.35dB（最大）、≤0.20dB（標準）

挿入損失（LC/SC/FC/ST）（IEC 61300-3-6）

シングルモード（APC 8度研磨）：≤0.3dB

マルチモード（PCフラット研磨）：≤0.3dB

リターンロス（MPO）

シングルモード（APC 8度研磨）：≥60dB

マルチモード（PCフラット研磨）：≥25dB

耐久性：<0.3dBの典型的な変化（200回の嵌合）
互換性：≤0.2dB
挿入-引き抜き試験：500回、IL＜0.5dB
引張強度：>70N
プラグイン回数：>600
動作温度：-40°C〜+85°C

低挿入損失、高リターンロス
MTベースのマルチファイバーコネクタ、4、8、12、24ファイバーコネクタ終端
ファイバーの大量終端のための経済的なソリューション
低損失および標準損失SMおよびMMアプリケーション向けに設計
頑丈な丸型ケーブル、楕円形ケーブル、およびベアリボンオプション
ファイバータイプの識別を容易にするための色分けされたハウジング
優れた再現性と交換性

アプリケーション

40G LR4 PSM、40GBASE-SR4、40G QSFP+ PLR4、および高密度データセンター向けに設計された12F MPO-LC/SC/FC/STストレートハーネスケーブル。 10/40/100G高密度データセンターアプリケーション向けに最適化されています。

OMCのすべてのMPOコネクタは、Senko/Nissin/Sumitomoから供給されています。 MPOファイバーパッチコードアセンブリは、次の3つの主要な領域で使用されます。

高密度データセンター環境
ファイバーツーザビルディングの設置
ファイバー機器の内部コネクタアプリケーション

長さ公差仕様

全長（L）（m）	長さ公差（cm）
0< L< 1	+5/-0
1< L< 10	+10/-0
10< L< 40	+15/-0
40< L	+0.5% x L/-0
