24芯 OM4 LSZH MTP トランクケーブルデータセンター向けカスタムメートル

起源の場所:	中国
ブランド名:	HELLOSIGNAL® OR OEM

最小注文数量:	50個
パッケージの詳細:	10個/ビニール袋
受渡し時間:	預金を受け取った後、通常25日。
支払条件:	T/T
供給の能力:	制限なし

ベストプライス接触

耐久性:	<0.3dB 代表的な変化、200 回の嵌合	交換可能性:	≤0.2dB
抗張力:	>70N	プラグイン時間:	>600
動作温度 (°C):	-40～+85℃
ハイライト:	24心MTPトランクケーブル , OM4 MTPパッチコード , LSZH MTP ファイバーケーブル

製品の説明

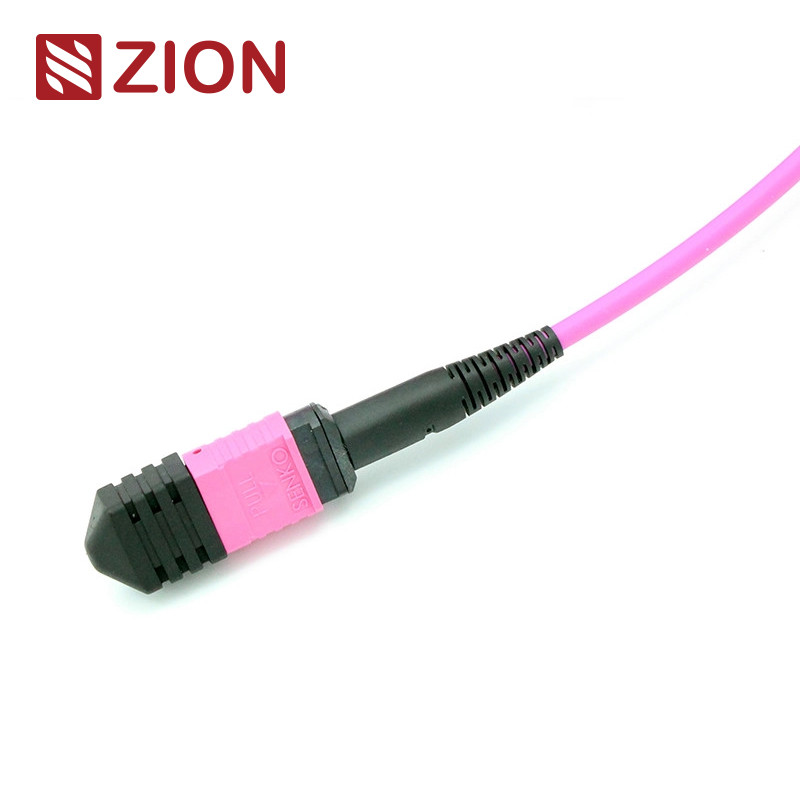

24 ファイバー MTP 女性からMTP 女性 OM4 3.0mm LSZH MTP トランクケーブル

シオンコード: ZCM2158HMA1X
シオン記述:MTP 女性からMTP 女性 OM4 3.0mm LSZH 24ファイバー MTP トランクケーブルカスタムメーター

MTPコネクタは,高密度光ファイバーアプリケーション用に設計された多ファイバープッシュオンコネクタである.この高密度前接続システムは主にデータセンター環境で使用される.ファイバー・トゥ・ザ・ビルの用途,および40G,100G,QSFP+デバイスなどの光接送機機器内の内部接続.

MTPコネクタタイプは,IEC 61754-7規則に従って,コア番号 (配列番号),性別 (男性/女性),極度 (PCまたはAPC) によって区別される.

このMTP-MTP 3.0mm LSZHファイバーパッチコードは,MTPモジュールを恒久的なリンクとして接続するように設計された両端のMTPコネクタで終了しています. 12, 24, 48, 60, 72, 96,繊維144種類,これらのケーブルは 10/40/100Gbps までのデータセンターソリューションの速度をサポートします.

主要な用途

相互接続するカセット,パネル,または頑丈なMTP扇風機
高密度のバックボーンケーブルをデータセンターに迅速に導入する
柔軟性や便利性が必要な高繊維数環境
40G QSFP+ SR4,40G QSFP+ CSR4 と 100G QSFP28 SR4 オプティクスの直接接続

MTP シングルモード

参照:EIA/TIA-604-5

SM APC:緑色のコネクタ +黒いブート (標準損失MTP)

SM APC: 黄色いコネクタ + 黒いブート (超低損失MTP)

MTP マルチモード

参照:EIA/TIA-604-5

OM1&OM2 PC:ベージュ色のコネクタ +黒いブーツ

OM3&OM4 PC: アクアコネクタ + 黒いブーツ

OM3&OM4 PC:ヘザー・バイオレットコネクタ + 黒いブーツ

IEC標準 IEC-61754-7; IEC61755 に適合する
Telcordia GR-1435-CORE,JIS C5982 に準拠する
TIA-604-5 (FOCIS5) に準拠する
TIA-568-C による構造ケーブル
10G ファイバーチャネル対応
40G と 100G IEEE 802.3 に準拠する

オプティカル仕様

タイプ	標準損失	超低損失
シングルモード (APC 8度磨き)	≤0.75dB (最大), ≤0.50dB (典型的な)	≤0.35dB (最大), ≤0.20dB (典型的な)
マルチモード (PC フラットポーチ)	≤0.6dB (最大), ≤0.50dB (典型的な)	≤0.35dB (最大), ≤0.20dB (典型的な)

タイプ	価値
シングルモード (APC 8度磨き)	≥60dB
マルチモード (PC フラットポーチ)	≥25dB

耐久性: <0.3dB 典型的な変化 (200回の交尾)
交換可能性: ≤0.2dB
挿入引力試験: 500回,IL < 0.5dB
張力強度: > 70N
プラグイン時間: >600
動作温度: -40°Cから+85°C

製品の特徴

低挿入損失,高返回損失
MTベースの多ファイバーコネクタ 4,8,12および24ファイバー端末
繊維を大量に処理するための経済的な解決策
低損失および標準損失SMおよびMMアプリケーションのために設計
頑丈な丸いケーブル,円形ケーブル,裸のリボンオプション
繊維の種類とポリッシュの種類を簡単に識別するための色コード付きのホース
優れた繰り返し性と交換性

高密度のデータセンター環境
ファイバー・トゥ・ザ・ビルの設備
光ファイバー機器内の内部接続

Senko MTP の Pull Tab を押す

MTP-MTP 24F トランクケーブル仕様

総長さ (L) メートル	容量 (cm)
0 < L < 1	+5/0
1 < L < 10	+10/-0
10 < L < 40	+15/-0 について
40 < L	+0.5% × L/-0

極性の解決策

3つの接続方法により,信頼性の高い光学性能のために適切なMTP/MTP極性を維持する.

塩基-24 極度解

24ファイバーMTP/MTPケーブルは,同じフットプリントで12ファイバーケーブルの密度を2倍にすることで,100Gネットワークへの移行を容易にする.これはファイバーの数を削減し,ケーブル経路を最小限に抑える.そして空気の流れを良くしますOMCは,簡素な接続のために,タイプAとタイプAFカセットを備えたタイプA (キーアップからキーダウン) MTP/MTPケーブルを推奨しています.
