24ファイバー MPO OM4 40/100Gネットワークテスト用光ファイバーループバックモジュール

起源の場所:	中国
ブランド名:	HELLOSIGNAL® OR OEM

最小注文数量:	50個
パッケージの詳細:	10個/ビニール袋
受渡し時間:	預金を受け取った後、通常25日。
支払条件:	T/T
供給の能力:	制限なし

ベストプライス接触

繊維径:	50/125um, 62.5/125um	挿入損失:	MM<1.0dB
リターンロス:	MM>25dB	挿入・引くテスト:	500倍,IL<0.5dB
動作温度 (°C):	-40°C~+80°C
ハイライト:	24 ファイバー MPO ループバックモジュール , OM4 光ファイバーループバックケーブル , 40/100G ネットワークテスト MPO ループバックアセンブリ

製品の説明

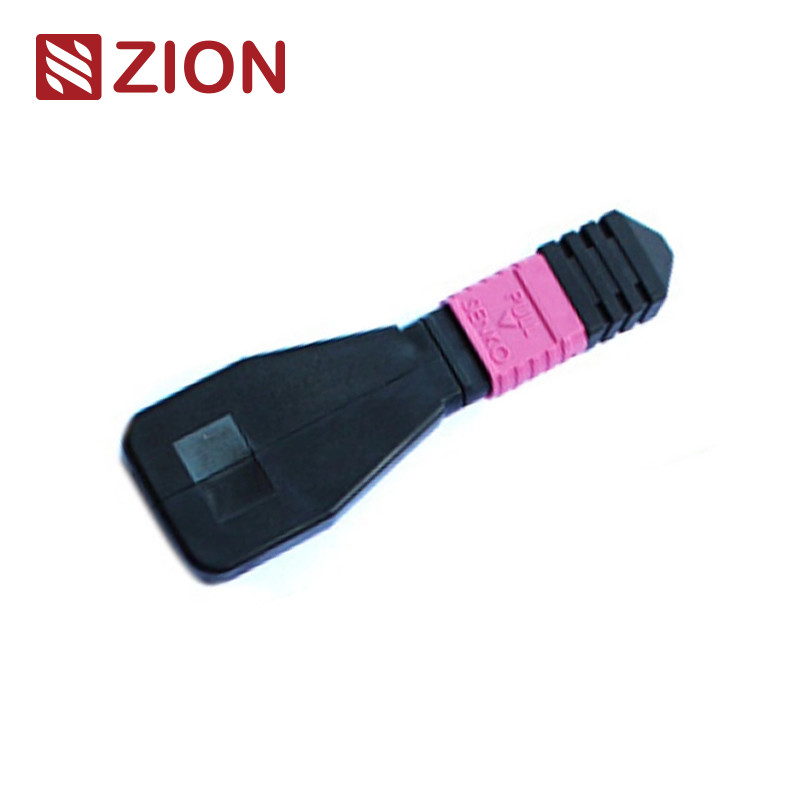

24 ファイバー MPO OM4 光ファイバーループバックモジュール/ケーブル

高性能MPO OM4光ファイバーループバックモジュールは,40G/100Gデータセンター環境におけるネットワーク機器のテストと検証のために設計されている.

シオンコード:ZCM1117HXA1
シオン記述:8F MPO OM4 光ファイバーループバックモジュール/ケーブル

MPOループバックは,MPOバックリングジャンプラインをLOOPBACK配置で含んでおり,ファイバルの両端をMPOコネクタに接続し,同じコネクタ内で完全な光経路を作成します.装置の打ち上げ容量と受信感度を総合的にテストすることができます特に40/100Gネットワーク通信では

信号を源に戻すことでこれらのループバックは,さまざまなネットワーク現象を効果的に特定し,光ファイバーネットワーク内の個々のコンポーネントまたはインターフェースの信頼性の高いテストと評価を提供します..

設定オプション

複数の光ファイバー回路構成で利用可能で,特定のテストポート要件に対応するさまざまなファイバー構成の8コア,12コアおよび24コアMPOコネクタに対応します.

8F MPOファイバーループバックモジュール:MPO インターフェース - 40GBASE-SR4/CSR4 QSFP+ デバイスのトランシーバーを検証およびテストする
12F MPOファイバーループバックモジュール:MPO インターフェース - 40GBASE-SR4 QSFP+ または 100GBASE-SR4 デバイスを持つトランシーバーを検証およびテストする
24F MPOファイバーループバックモジュール:MPO インターフェイス - 100GBASE-SR10 CXP/CFP デバイスのトランシーバーを検証・テストする

試験用アプリケーション

MPOループバックモジュールは,送信および受信機能の両方をテストするためにループされた信号を提供します.テスト環境,特に平行光学40Gおよび100Gネットワークで広く使用されています.

ループバックは,MPOトランシーバーインターフェースのトランシーバー (TX) と受信機 (RX) の位置をリンクするために特別に設計されている.MPO トランクとパッチリードに接続することで,光学ネットワークセグメントの挿入損失 (IL) テストを容易にし,加速します..

コネクタ規格

MPO シングルモード

参照:IEC 61754-7

住居の詳細:

SM APC:緑色のコネクタ +黒いブート (標準損失MPO)
SM APC: 黄色いコネクタ + 黒いブート (超低損失MPO)

MPO マルチモード

参照:IEC 61754-7

住居の詳細:

OM1とOM2PC:ベージュ色のコネクタ +黒いブート (標準損失MPO)
OM3&OM4 PC: アクアコネクタ + ブラックブート (標準&超低損失MPO)
OM3&OM4 PC:ヘザー・バイオレットコネクタ+ブラックブート (標準損失MPO)

IEC標準IEC-61754-7;IEC61755,Telcordia GR-1435-CORE,JIS C5982;TIA-604-5(FOCIS5) に準拠する,TIA-568-C による構造ケーブル

10G ファイバーチャネル対応

40G と 100G IEEE 802.3 に準拠する

オプティカル仕様

パラメータ	仕様
繊維の種類	マルチモード
繊維の直径	50/125um, 62.5/125um
挿入損失	MM < 1.0dB
返済損失	MM > 25dB
挿入・引くテスト	500回,IL < 0.5dB
操作温度	-40°Cから+80°C

光ファイバーループバック試験

ループバックテストは,通信デバイスから信号を送信し,適切な機能を確認したり,欠陥のあるネットワークノードをトラブルシューティングするために,同じデバイスに戻すことを含む.

光ファイバーループバックテストでは,光ファイバーループバックは,デバイスの運用信頼性を検証する.データ送信のための光ファイバーループバックケーブルまたはモジュールを使用して,装置が発信する信号は,アクティブコンポーネントの送信 (Tx) 端から,同じコンポーネントの受信 (Rx) 端までループされます..

12F MPO-LC/SC/FC/STストレートハーネスケーブルは,40G LR4 PSM,40GBASE-SR4,40G QSFP+ PLR4および高密度のデータセンターアプリケーション用に設計されています.10/40/100G 高密度のデータセンター要件に最適化.

すべてのOMC MPOコネクタは,Senko/Nissin/Sumitomoから調達されている.MPOファイバーパッチケーブルは,3つの主要分野で使用される高密度ケーブル組成品である:

高密度環境のデータセンターアプリケーション
建築設備への繊維
ファイバー機器内の内部コネクタアプリケーション

命名規則と順序確認

コネクタとファイバーチャネル

極度 (チャネルアライナメント)

トランシーバー選択ガイド

特定のトランシーバーのループバックを選択する際には,コネクタタイプ,ポリッシュタイプ,ケーブルタイプの互換性を考慮してください.次の表は,一般的に使用されるトランシーバーモジュールの選択ガイドラインを提供します..

このガイドは,最も一般的に使用される光ファイバートランシーバーの特定のファイバーループバック選択をカバーします.インターフェースタイプを調べることで選択が決定できます物理的な接触要件とケーブルタイプの仕様

シオン通信ホットMPO光ファイバーループバック製品

7236013 ZCM1111HXA: 8F MPO SM 光ファイバーループバックモジュール/ケーブル
7236014 ZCM1121HXA: 12F MPO SM 光ファイバーループバックモジュール/ケーブル
7236015 ZCM1141HXA: 24F MPO SM 光ファイバーループバックモジュール/ケーブル
7236016 ZCM1116HXA: 8F MPO OM3 光ファイバーループバックモジュール/ケーブル
7236017 ZCM1126HXA: 12F MPO OM3 光ファイバーループバックモジュール/ケーブル
7236018 ZCM1146HXA: 24F MPO OM3 光ファイバーループバックモジュール/ケーブル
7236019 ZCM1117HXA: 8F MPO OM4 光ファイバーループバックモジュール/ケーブル
7236020 ZCM1127HXA: 12F MPO OM4 光ファイバーループバックモジュール/ケーブル
7236021 ZCM1147HXA: 24F MPO OM4 光ファイバーループバックモジュール/ケーブル
7236022 ZCM2111HXA: 8F MTP SM 光ファイバーループバックモジュール/ケーブル
7236023 ZCM2121HXA: 12F MTP SM 光ファイバーループバックモジュール/ケーブル
7236024 ZCM2141HXA: 24F MTP SM 光ファイバーループバックモジュール/ケーブル
7236025 ZCM2116HXA: 8F MTP OM3 光ファイバーループバックモジュール/ケーブル
7236026 ZCM2126HXA: 12F MTP OM3 光ファイバーループバックモジュール/ケーブル
7236027 ZCM2146HXA: 24F MTP OM3 光ファイバーループバックモジュール/ケーブル
7236028 ZCM2117HXA: 8F MTP OM4 光ファイバーループバックモジュール/ケーブル
7236029 ZCM2127HXA: 12F MTP OM4 光ファイバーループバックモジュール/ケーブル
7236030 ZCM2147HXA: 24F MTP OM4 光ファイバーループバックモジュール/ケーブル

パッケージ

この光ファイバーケーブルは OMCが標準として標識し標識した簡単に取り扱える保護された容器に詰め込まれています

スタンダードカートサイズ:

34 × 22 × 15cm
44 × 34 × 24cm
54 × 39 × 34cm

カートンの選択は,注文量によって異なります.カスタムパッケージングオプションが利用できます.

OEM/ODMサービス

パーソナライゼーションオプション:

ケーブル色,印刷テキスト,ケーブルジャケット材料,コネクタの色
OEMラベル,識別リング,ケーブルラベル,箱,輸送マーク
特定の要求を満たすために異なる品質レベル
