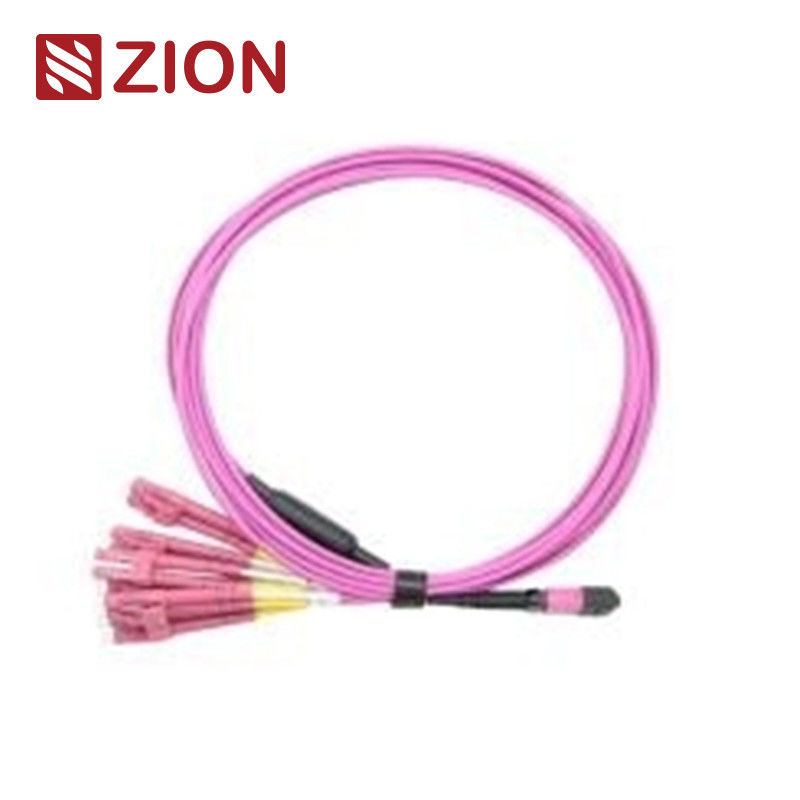

12ファイバーMPOからLCOM4ファイバーオプティックMPO-LC2.0mmストレートハーネスケーブル
データセンター向けに設計された高密度光ファイバーハーネスケーブルで,OM4マルチモードファイバー性能を備えたMPOからLC接続性がある.
製品識別
シオンコード: ZCM11A28HAAX
12F MPO OM4 光ファイバー MPO-LC 2.0mm 直線ハーネスケーブル
MPO (Multi-Fiber Push On) コネクタは,データセンター,ファイバー・トゥ・ザ・ビルの高密度環境,40Gをサポートする光接送機内での内部接続100GとQSFP+技術
これらの12コアMPOから6LCDuplex (または12LCSimplex) 直帯ケーブル組は,40GQSFP+PLR4から10GSFP+LR光学直接接続に最適化されています.すべてのFanoutケーブルは同一の長さを維持し,特にスペースを節約するデータセンターの高密度ファイバーパッチのために設計されています.
MPOコネクタ規格
MPO シングルモード参照:IEC 61754-7
MPO シングルモードハウジング 詳細:SM APC:緑色のコネクタ+黒いブーツ (標準損失MPO)
SM APC: 黄色いコネクタ+黒いブート (超低損失MPO)
MPO マルチモード参照:IEC 61754-7
MPO マルチモードハウジング 詳細:OM1&OM2 PC:ベージュコネクタ+ブラックブート (標準損失MPO)
OM3&OM4 PC: アクアコネクタ+ブラックブーツ (標準&超低損失MPO)
OM3&OM4 PC:ヘザー・バイオレットコネクタ+ブラックブート (標準損失MPO)
- IEC標準 IEC-61754-7,IEC61755,Telcordia GR-1435-CORE,JIS C5982,TIA-604-5 (FOCIS5) に適合している
- TIA-568-C による構造ケーブル
- 10G ファイバーチャネル対応
- 40G と 100G IEEE 802.3 に準拠する
他のコネクタ規格
- スタンフォード:TIA/EIA,FOCIS3,GR-326,NTT-SC IEC61754-4およびJIS C5973
- LC: オーケーTIA/EIA,FOCIS10,GR-326 EIA/TIA-604-10,IEC61754-20およびJIS C5973
- FC:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13およびJIS C5973
- スタンフォード:TIA/EIA,FOCIS2,GR-326,IEC61754-2およびJIS C5973
- E2000:IEC61754-15
利用 できる 繊維 種類
G657A1,G657A2/B2,G657B3,OM1 62.5/125,OM2 50/125,OM3 50/125,OM4 50/125,OM5 50/125のファイバータイプと互換性がある. MPO-LC,MPO-SC,MPO-FC,MPO-ST,MPO-E2000の構成で.
オプティカル仕様
挿入損失 (MPO) シングルモード:
標準: ≤0.75dB (最大), ≤0.50dB (典型)
超低: ≤0.35dB (最大), ≤0.20dB (典型)
挿入損失 (MPO) マルチモード:
標準: ≤0.6dB (最大), ≤0.50dB (典型)
超低: ≤0.35dB (最大), ≤0.20dB (典型)
挿入損失 (LC/SC/FC/ST) シングルモード:
≤0.3dB
挿入損失 (LC/SC/FC/ST) マルチモード:
≤0.3dB
リターン損失 (MPO) シングルモード:
≥60dB
リターン損失 (MPO) マルチモード:
≥25dB
収益損失 (LC/SC/FC/ST):
APC≥60dB UPC≥50dB マルチモード≥35dB
耐久性:
<0.3dB 典型的な変化 (200回の交尾)
交換可能性:
≤0.2dB
挿入・引くテスト:
500回,IL<0.5dB
張力強度:
>70N
動作温度:
-40°Cから+85°C
主要 な 特徴
- 低挿入損失,高返回損失性能
- MTベースの多ファイバー接続器 4,8,12および24ファイバー端末をサポートする
- 繊維を大量に処理するための経済的な解決策
- 低損失と標準損失の両方に設計された シングルモードおよびマルチモードアプリケーション
- 頑丈な丸いケーブル,円形ケーブル,裸のリボンオプション
- 繊維の種類,ポーリングの種類,接続器のグレードの識別のための色コード付きのホイシング
- 優れた繰り返し性と交換性
MPO/MTPケーブルの利点
- 高品質:工場で完成し,試験し,包括的な試験報告で梱包
- 空間節約:細い直径 は,ケーブル の 容積 を 減らし,データ センター の 空調 を 改善 する
- 時間 効率:プラグ・アンド・プレイ デザインにより 設置時間が大幅に短縮されます
申請
40G LR4 PSM,40GBASE-SR4,40G QSFP+ PLR4および高密度のデータセンター環境のために設計されています. 10/40/100G高密度のデータセンターアプリケーションに最適化されています.
- 高密度のデータセンター環境
- ファイバー・トゥ・ザ・ビルの設備
- 光ファイバー機器内の内部接続
関連製品
サイオン・コミュニケーションは,SMおよびOM3/OM4繊維タイプの両方で8F,12Fおよび24Fの構成を含むMPO-LC直帯ケーブルを包括的に提供しています.
接続 方法 と 極度
3つの接続方法により,MTP/MPOの極度管理が適切に確保される.
材料 と 建設
パッケージ
標準パッケージには,保護用箱にラベルとマークされた光ファイバーケーブルが含まれます.可用カートンのサイズ:34×22×15cm,44×34×24cm,および54×39×34cm.カスタムパッケージングオプションが利用できます.
OEM/ODMサービス
- カスタム ケーブル 色,印刷,ジャケット 材料
- OEMのラベル,識別リング,ケーブルラベル
- 箱のデザインと運送マーク
- 複数の品質レベル
