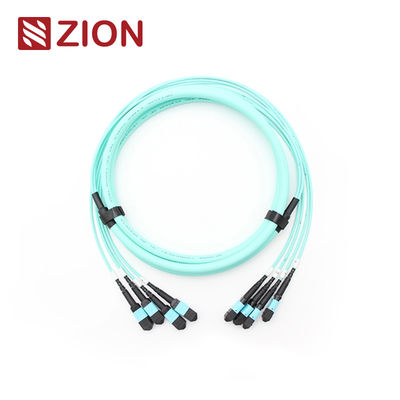

48F (4x12) MPO OM3 光ファイバートランクケーブル
(4*12) 48F MPO OM3 光ファイバートランクケーブル
ザイオン コード と 説明
シオンコード:ZCM12C7HIAX
シオン 記述:(4*12) 48F MPO OM3 光ファイバートランクケーブル
MPOコネクタは,高密度の環境のために設計された多光ファイバーコネクタタイプである.MPO (Multi-Fiber Push On) コネクタは,主にデータセンター,ファイバー・トゥ・ザ・ビルのアプリケーション,40Gをサポートする光接送機内での内部接続100GとQSFP+技術
MPOコネクタタイプは,IEC 61754-7規則に従って,コア数,性別 (男性/女性) および極度 (PCまたはAPC) によって区別される.
24F-144F MPO/MTP幹ケーブルは両端にMPO/MTPコネクタで終了します.これらのケーブルはMPO/MTPモジュールを恒久的なリンクとして接続し,12号,24号,48号,60号,72号,96号で利用できます.繊維144種類10/40/100Gbpsまでのデータセンターソリューションに対応する.
接続器 工業標準
MPO シングルモード
参照:IEC 61754-7
住居の詳細:SM APC:緑色のコネクタ+黒いブーツ (標準損失MPO)
SM APC: 黄色いコネクタ+黒いブーツ (超低損失MPO)
MPO マルチモード
参照:IEC 61754-7
住居の詳細:OM1&OM2 PC:ベージュコネクタ+ブラックブート (標準損失MPO)
OM3&OM4 PC: アクアコネクタ+ブラックブーツ (標準&超低損失MPO)
OM3&OM4 PC:ヘザー・バイオレットコネクタ+ブラックブート (標準損失MPO)
- IEC標準IEC-61754-7;IEC61755,Telcordia GR-1435-CORE,JIS C5982;TIA-604-5(FOCIS5) に準拠する構造ケーブル
- 10G ファイバーチャネル対応
- 40Gと100G IEEE8023
オプティカル仕様
| パラメータ |
仕様 |
| 挿入損失 (MPO) シングルモード (APC 8度磨き) |
標準損失: ≤0.75dB (最大), ≤0.50dB (典型)
超低損失: ≤0.35dB (最大), ≤0.20dB (典型) |
| 挿入損失 (MPO) マルチモード (PCフラットポーチ) |
標準損失: ≤0.6dB (最大), ≤0.50 (典型)
超低損失: ≤0.35dB (最大), ≤0.20dB (典型) |
| 挿入損失 (LC/SC/FC/ST) シングルモード (APC 8度磨き) |
≤0.3dB |
| 挿入損失 (LC/SC/FC/ST) マルチモード (PC フラットポーチ) |
≤0.3dB |
| リターン・ロース (MPO) シングルモード (APC 8度磨き) |
≥60dB ((8度の磨き) |
| リターン・ロース (MPO) マルチモード (PCフラット・ポーリング) |
≥25dB |
| 負債の負債と負債の負債の負債の負債の負債 |
APC≥60dB; UPC≥50dB |
| 耐久性 |
<0.3dB 典型的な変化 (200回の交尾) |
| 互換性 |
≤0.2dB |
| 挿入・引くテスト |
500回,IL<0.5dB |
| 張力強度 |
>70N |
| 動作温度 シングルモード (APC) |
-40°Cから+85°C |
特徴
- 低挿入損失,高返回損失
- MTベースの多ファイバーコネクタ,48繊維接続器の端末と組成物
- 繊維を大量に処理するための経済的な解決策
- 低損失および標準損失SMおよびMMアプリケーションのために設計
- 頑丈な丸いケーブル,円形ケーブル,裸のリボンオプション
- 繊維タイプ,ポリッシュタイプ,および/またはコネクタグレードを区別するために利用可能な色コード付きのホース
- 繰り返しや交換能力が良い
適用する
12F MPO-LC/SC/FC/ST 40G LR4 PSM,40GBASE-SR4,40G QSFP+ PLR4および高密度のデータセンター向けに設計されたストレートハーネスケーブル. 10/40/100G高密度のデータセンターアプリケーションに最適化.
OMCのMPOコネクタはすべて,Senko/Nissin/Sumitomoから製造されている.MPOファイバーパッチコードは,3つの主要分野で使用されている:
- 高密度環境のデータセンターアプリケーション
- 建物への光ファイバー
- ファイバー機器における内部コネクタの応用
名付け規則と順序確認情報
Senko MPO の Pull Tab を押す
24F-144F MPO/MTP トランクケーブル
製品 材料 - ケーブル
コネクタとファイバーチャネル
注記:女性のコネクタは男性コネクタと接続する必要があります.
MPO-MPO 12F トランクケーブル図
| 総長さ (L) (m) |
容認長 (cm) |
| 0 < L < 1 |
+5/0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 について |
| 40 < L |
+0.5% × L/-0 |
3 つの接続方法が正しいMTP/MPO偏差を維持するのに役立ちます
24F-144F MPO/MTP幹ケーブルのユニットコネクタが12F MPO/MTPであるため,単一の12F MPO/MTP幹ケーブルと同じ極度を有する.
資料 の 詳細
シオン通信の熱いMPO/MTPトランクケーブル
- 7236055 ZCM12C2HIA: (4*12) 48F MPO SM 光ファイバートランクケーブル
- 7236056 ZCM12C7HAA: (4*12) 48F MPO OM3 光ファイバートランクケーブル
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 光ファイバートランクケーブル
- 7236058 ZCM22C2HIA: (4*12) 48F MTP SM 光ファイバートランクケーブル
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 光ファイバートランクケーブル
- 7236060 ZCM22C8HMA: (4*12) 48F MTP OM4 光ファイバートランクケーブル
パッケージ
この操作が簡単で,よく保護されている光ファイバーケーブルパッケージは,OMCによってデフォルトでラベル付けされ,マークされています. 標準の箱サイズは: 34*22*15cm; 44*34*24cm; 54*39*34cm.カートンの選択は,商品の量によって異なります.オーダーメイドのパッケージングが可能です.
OEM/ODM サービス
カスタマイズオプションには,以下が含まれます:
- ケーブルの色,印刷文字,ケーブルジャケットの材料,コネクタの色
- OEM ラベル,識別リング,ケーブルのラベル,箱,輸送マーク
- 異なる品質レベル
