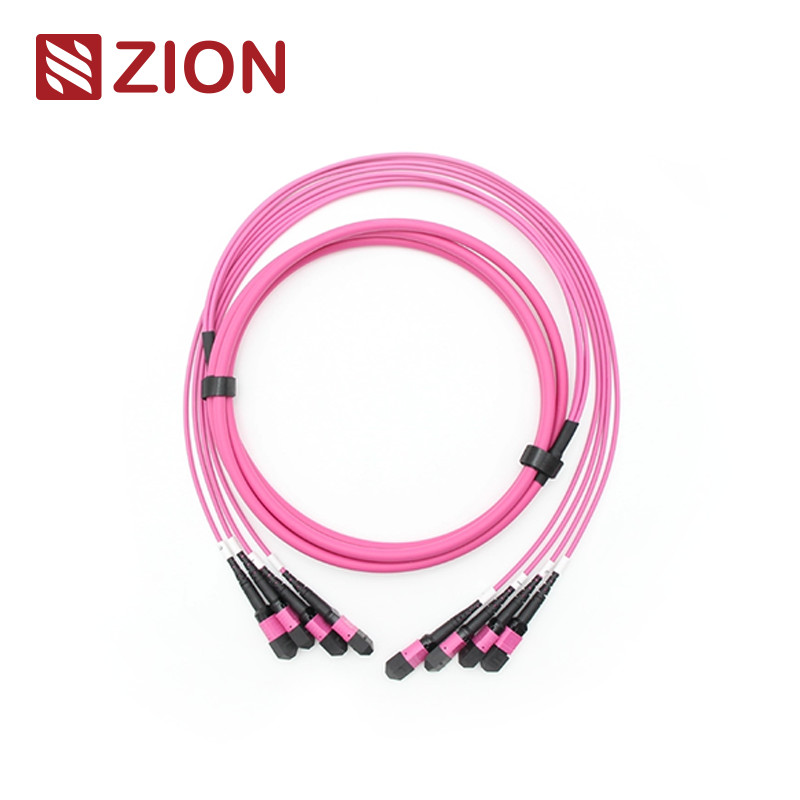

48F MPO OM4 光ファイバートランクケーブル
(4×12) 48F MPO OM4 光ファイバートランクケーブル
シオンコード:ZCM12C8HIAX
シオン 記述:(4×12) 48F MPO OM4 光ファイバートランクケーブル
MPOコネクタは,高密度の環境のために設計された多ファイバープッシュオンコネクタです.このシステムは主にデータセンター,ファイバー・トゥ・ザ・ビルのアプリケーション,40Gをサポートする光接送機内での内部接続100GとQSFP+技術
MPOコネクタタイプは,コア数,性別 (男性/女性) およびポリッシュタイプ (PCまたはAPC) に基づいて,IEC 61754-7規格に従って分類される.
製品概要
24F-144F MPO/MTPトランクケーブルは両端にMPO/MTPコネクタで終了し,MPO/MTPモジュール間の永続的なリンクを作成する. 12, 24, 48, 60, 72, 96, 144ファイバー構成で利用可能.これらのケーブルはデータセンターソリューションのために 10/40/100Gbpsまでの速度をサポートします.
コンネクタ産業規格
MPO シングルモード参照:IEC 61754-7
MPO シングルモードハウジング 詳細:SM APC:緑のコネクタ+黒のブート (標準損失MPO);黄色のコネクタ+黒のブート (超低損失MPO)
MPO マルチモード参照:IEC 61754-7
MPO マルチモードハウジング 詳細:OM1&OM2PC:ベージュコネクタ+ブラックブート; OM3&OM4PC:アクアコネクタ+ブラックブート; OM3&OM4PC:ヘザーバイオレットコネクタ+ブラックブート
- IEC標準 IEC-61754-7,IEC61755,Telcordia GR-1435-CORE,JIS C5982,TIA-604-5 (FOCIS5) に適合している
- TIA-568-C による構造ケーブル
- 10G ファイバーチャネル対応
- 40G と 100G IEEE 802.3 に準拠する
オプティカル仕様
挿入損失 (MPO) シングルモード (APC 8度磨き):標準損失: ≤0.75dB (最大), ≤0.50dB (典型); 超低損失: ≤0.35dB (最大), ≤0.20dB (典型)
挿入損失 (MPO) マルチモード (PCフラットポーリング):標準損失: ≤0.6dB (最大), ≤0.50 (典型); 超低損失: ≤0.35dB (最大), ≤0.20dB (典型)
リターン・ロース (MPO) シングルモード (APC 8度磨き):≥60dB
リターン・ロース (MPO) マルチモード (PCフラット・ポーリング):≥25dB
耐久性:<0.3dB 典型的な変化 (200回の交尾)
交換可能性:≤0.2dB
挿入・引くテスト:500回,IL <0.5dB
張力強度:>70N
動作温度 シングルモード (APC):-40°Cから+85°C
主要 な 特徴
- 低挿入損失,高返回損失
- MTベースの多ファイバー接続器 4,8,12および24ファイバー端末
- 繊維を大量に処理するための経済的な解決策
- 低損失および標準損失のシングルモードおよびマルチモードアプリケーションのために設計
- 頑丈な丸いケーブル,円形ケーブル,裸のリボンオプション
- 繊維の種類を簡単に識別するための色でコードされたホース
- 優れた繰り返し性と交換性
申請
12F MPO-LC/SC/FC/ST直帯ケーブルは,40G LR4 PSM,40GBASE-SR4,40G QSFP+ PLR4および高密度のデータセンター向けに設計されている. 10/40/100G高密度のデータセンターアプリケーションに最適化されている.
- 高密度環境のデータセンターアプリケーション
- ファイバー・トゥ・ザ・ビルの設備
- ファイバー機器における内部コネクタアプリケーション
命名規則と順序確認
Senko MPO の Pull Tab を押す
製品素材 - ケーブル
コネクタとファイバーチャネル
注記:女性用コネクタは男性用コネクタと接続しなければならない.
MPO-MPO 12F トランクケーブル図
全長容量:0
11040MTP/MPO 極度のための3つの接続方法
24F-144F MPO/MTP幹ケーブルのユニットコネクタは12F MPO/MTPで,単一の12F MPO/MTP幹ケーブルと同じ極度を維持する.
資料 詳細
シオン通信 熱型MPO/MTPトランクケーブル
- 7236055 ZCM12C2HIA: (4×12) 48F MPO SM 光ファイバートランクケーブル
- 7236056 ZCM12C7HAA: (4×12) 48F MPO OM3 光ファイバートランクケーブル
- 7236057 ZCM12C8HMAX: (4×12) 48F MPO OM4 光ファイバートランクケーブル
- 7236058 ZCM22C2HIA: (4×12) 48F MTP SM 光ファイバートランクケーブル
- 7236059 ZCM22C7HAA: (4×12) 48F MTP OM3 光ファイバートランクケーブル
- 7236060 ZCM22C8HMA: (4×12) 48F MTP OM4 光ファイバートランクケーブル
パッケージ
この手軽かつ保護された光ファイバーケーブルパッケージは,OMCによってデフォルトでラベル付けされ,マークされています.標準カートンのサイズ:34×22×15cm;44×34×24cm;54×39×34cm.カートンの選択は量によって異なりますオーダーメイドのパッケージングが可能です.
OEM/ODMサービス
- カスタム ケーブル 色,印刷,ジャケット 素材,接続 器 の 色
- OEMのラベル,識別リング,ケーブルラベル,箱,輸送マーク
- 異なる品質レベルが利用可能
