| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| 最小注文数量: | 50個 |
| パッケージの詳細: | 10個/ビニール袋 |
| 受渡し時間: | 預金を受け取った後、通常25日。 |
| 支払条件: | T/T |
| 供給の能力: | 制限なし |
| 耐久性: | <0.3dBtyp の変化、200 回の嵌合 | 互換性: | ≤0.2dB |
|---|---|---|---|
| 張力強度: | >70N | 挿入・引くテスト: | 500倍,IL<0.5dB |
| 動作温度 (°C): | -40～+85℃ | ||

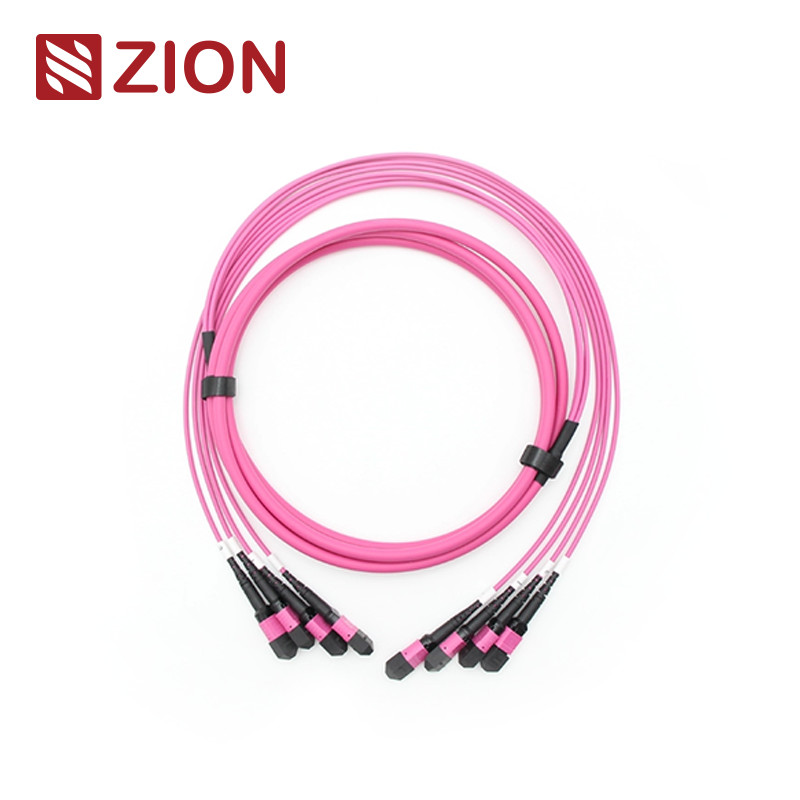

| ハイライト: | 4x12 48F ファイバー トランク ケーブル、IEC 61754-7 光ファイバー トランク ケーブル,IEC 61754-7 Fiber Optic Trunk Cable |
||
MPOコネクタは,ファイバーコネクタの一種である.MPO (Multi-Fiber Push On) は,マルチコアファイバーコネクタの一種である.MPO高密度ファイバー前接続システムは,現在主にデータセンターの高密度環境のアプリケーションで使用されています., 建物への光ファイバーの適用,光接送機内での内部接続アプリケーション,例えば光学装置,40G,100G,QSFP+.
MPOコネクタタイプは,IEC 61754-7規則に従って区別される:コア番号 (配列番号),男性頭 (男性,女性),極度 (PCまたはAPC).
24F-144F MPO/MTP TRUNK CABLEは,両端にMPO/MTPコネクタが付いている.MPO/MTPパッチケーブル/トランクケーブルは,MPO/MTPモジュールを恒久的なリンクとして接続する.パッチケーブル/トランクケーブルは1224歳 48歳6072歳96,144fibers. 10/40/100Gbpsまでのデータセンターソリューションをサポートする.それらは通常,カセット,パネル,または頑丈なMPO/MTPファンアウトを相互接続するために採用されています.データセンターや他の高光ファイバー環境における高密度のバックボーンケーブルを迅速に導入することを促進するMPO/MTP は,パッチパネルのコネクタスタイルを変更しなければならないときに,柔軟性や便利性も提供します.パッチパネルのクロス接続側で新しいコネクタスタイルの新しいカセットをインストール.
MPO シングルモード参照:IEC 61754-7
MPO シングルモード住居の詳細:SM APC:緑色のコネクタ+黒いブート (標準損失MPO)
SM APC: 黄色いコネクタ+黒いブーツ (超低損失MPO)
MPO マルチモード参照:IEC 61754-7
MPO マルチモード住居の詳細:OM1&OM2 PC:ベージュコネクタ+ブラックブート (標準損失MPO)
OM3&OM4 PC: アクアコネクタ+ブラックブーツ (標準&スーパー低損失MPO)
OM3&OM4 PC:ヘザー・バイオレットコネクタ+ブラックブート (標準損失MPO)
挿入損失 (MPO) (IEC 61300-3-34)シングルモード (APC)8度に磨いたについて)標準損失:≤0.75dB (最大), ≤0.50dB (典型);超低損失:≤0.35dB (最大), ≤0.20dB (典型)
挿入損失 (MPO) (IEC 61300-3-34)マルチモード (PC)平面のポーチについて)標準損失:≤0.6dB (最大) ≤0.50 (典型) 超低損失:≤0.35dB (最大) ≤0.20dB (典型)
挿入損失 (LC/SC/FC/ST) (IEC 61300-3-6)単調モード (APC 8度磨き):≤0.3dB
挿入損失 (LC/SC/FC/ST) (IEC 61300-3-6)マルチモード (PC フラットポーリング):≤0.3dB
収益損失 (MPO)シングルモード (APC)8度に磨いたについて)≥60dB(8度磨き)
収益損失 (MPO)マルチモード (PC)平面のポーチについて)≥25dB
返済損失 (LC/SC/FC/ST)APC≥60dB; UPC≥50dB
返済損失 (LC/SC/FC/ST)≥35dB
耐久性:<0.3dB 典型的な変化 (200回の交尾)
互換性: ≤0.2dB
挿入・引くテスト: 500倍 IL< について0.5dB
張力強度:>70N
動作温度シングルモード (APC):-40°Cから+85°C
12F MPO-LC/SC/FC/ST 直帯ケーブル 40G LR4 PSM,40GBASE-SR4,40G QSFP+ PLR4および高密度データセンター向けに設計. 10/40/100G高密度データセンターアプリケーションに最適化されている.
OMCのMPOコネクタはすべて,Senko/Nissin/Sumitomo製である.MPOファイバーパッチコードは,一般的に3つの分野で使用される高密度ケーブル組成の一種である.
名付け規則&注文確認情報:
Senko MPO の Pull Tab を押してください
24F-144F MPO/MTP トランクケーブル
製品 材料 ケーブル
コネクタファイバーチャンネル
注: 女性のコネクタは,男性のコネクタタイプと接続する必要があります.
MPO-MPO 12F トランクケーブル図
総長さ ((L) ((m):容許の長さ ((cm)
3 つの接続方法が正しいMTP/MPO偏差を維持するのに役立ちます
24F-144F MPO/MTP トランクケーブルのユニットコネクタは12F MPO/MTPなので,単一の12Fと同じ極度を持っています
MPO/MTP トランクケーブル
材料の詳細
この簡単に取り取れる 保護された光ファイバーケーブルパケットは OMCによって 標準でラベルとマークされています
標準紙箱のサイズは: 34*22*15cm; 44*34*24cm ; 54*39*34cm. どの紙箱を使うかは商品Qtyによって異なります.
梱包はカスタマイズできます.
