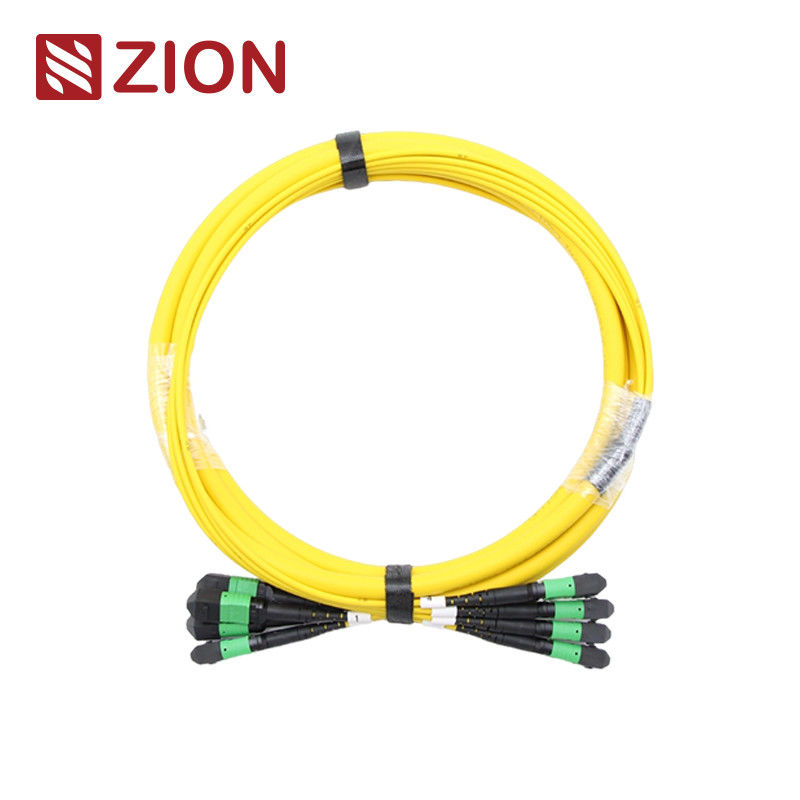

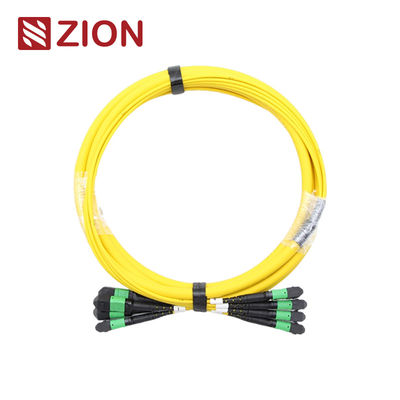

48F (4x12) MTP単調光ファイバートランクケーブル
この高密度 (4*12) 48F MTP シングルモード光ファイバートランクケーブルは,要求の高いデータセンターおよび通信アプリケーションに信頼性の高い接続を提供します.
製品識別
シオンコード:ZCM22C2HIAX
シオン 記述:(4*12) 48F MTP SM 光ファイバートランクケーブル
MTP コンネクタ概要
MTP (Multi-Fiber Push On) コネクタは,データセンター環境,ファイバー・トゥ・ザ・ビルディングアプリケーション,40Gに対応する光接收器機器の内部接続100GとQSFP+技術
MTPコネクタは,繊維数,性別 (男性/女性) およびポリッシュタイプ (PCまたはAPC) に基づいて,EIA/TIA-604-5規格に従って分類される.
トランクケーブルの仕様
24F-144F MPO/MTPトランクケーブルは両端にMPO/MTPコネクタで終了し,MPO/MTPモジュール間の永続的なリンクを作成する. 12, 24, 48, 60, 72, 96, 144ファイバー構成で利用可能.これらのケーブルは 10/40/100Gbps までのデータセンターソリューションに対応しています.
これらの幹ケーブルは,カセット,パネル,または頑丈なMPO/MTPファンアウトを相互接続し,データセンターおよび他の高繊維数環境で高密度バックボーンケーブルを迅速に展開することができます.
産業基準の遵守
MTP シングルモード参照:EIA/TIA-604-5
MTP シングルモードハウジング 詳細:SM APC:グリーンコネクタ+ブラックブート (標準損失MTP);イエローコネクタ+ブラックブート (超低損失MTP)
MTP マルチモード参照:EIA/TIA-604-5
MTP マルチモードホーシング詳細:OM1&OM2PC:ベージュコネクタ+ブラックブート; OM3&OM4PC:アクアコネクタ+ブラックブート; OM3&OM4PC:ヘザーバイオレットコネクタ+ブラックブート
- IEC標準 IEC-61754-7,IEC61755,Telcordia GR-1435-CORE,JIS C5982,TIA-604-5 (FOCIS5) に適合している
- TIA-568-C による構造ケーブル
- 10G ファイバーチャネル対応
- 40G と 100G IEEE 802.3 に準拠する
光学性能仕様
挿入損失 (MTP) - シングルモード (APC 8度磨き):
標準損失: ≤0.75dB (最大), ≤0.50dB (典型)
超低損失: ≤0.35dB (最大), ≤0.20dB (典型)
挿入損失 (MTP) - マルチモード (PCフラットポーリング):
標準損失: ≤0.6dB (最大), ≤0.50 (典型)
超低損失: ≤0.35dB (最大), ≤0.20dB (典型)
挿入損失 (LC/SC/FC/ST):
単調モード (APC): ≤0.3dB
マルチモード (PC): ≤0.3dB
返済損失 (MTP) - シングルモード (APC):≥60dB
リターン損失 (MTP) - マルチモード (PC):≥25dB
耐久性:<0.3dB 典型的な変化 (200回の交尾)
交換可能性:≤0.2dB
挿入・引くテスト:500回,IL <0.5dB
張力強度:>70N
動作温度 - シングルモード:-40°Cから+85°C
主要 な 特徴
- 低挿入損失,高返回損失性能
- MTベースのマルチファイバーコネクタ 4,8,12および24ファイバー端末
- 繊維を大量に処理するための経済的な解決策
- 低損失および標準損失SMおよびMMアプリケーションのために設計
- 頑丈な丸いケーブル,円形ケーブル,裸のリボンオプション
- 繊維の種類とポリッシュの種類を簡単に識別するための色コード付きのホース
- 優れた繰り返し性と交換性
申請
OMCのMTPコネクタは Senko/Nissin/Sumitomoから:
- 高密度のデータセンター環境
- ファイバー・トゥ・ザ・ビルの設備
- 光ファイバー機器内の内部接続
製品ドキュメント
Senko MTP の Pull Tab を押す
ケーブル 建設 材料
コネクタとファイバーチャネルの構成
注: 女性のコネクタは,適切な動作のため,男性のコネクタと接続する必要があります.
MTP-MTP 12F トランクケーブル技術図
容積特典
| 総長さ (L) (m) |
容量 (cm) |
| 0 < L < 1 |
+5/0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 について |
| 40 < L |
+0.5% × L/-0 |
MTP/MPO 極性接続方法
24F-144F MPO/MTP幹ケーブルのユニットコネクタが12F MPO/MTPであるため,単一の12F MPO/MTP幹ケーブルと同じ極度を維持する.
材料の仕様
人気MPO/MTPトランクケーブルモデル
- 7236055 ZCM12C2HIAX: (4*12) 48F MPO SM 光ファイバートランクケーブル
- 7236056 ZCM12C7HAAX: (4*12) 48F MPO OM3 光ファイバートランクケーブル
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 光ファイバートランクケーブル
- 7236058 ZCM22C2HIAX: (4*12)48F MTP SM 光ファイバートランクケーブル
- 7236059 ZCM22C7HAAX: (4*12) 48F MTP OM3 光ファイバートランクケーブル
- 7236060 ZCM22C8HMAX: (4*12)48F MTP OM4 光ファイバートランクケーブル
パッケージ情報
すべての光ファイバーケーブルは,OMCによって標準でラベル付けされ,マークされています.入手可能なカートンのサイズは,注文量に基づいて選択された34*22*15cm,44*34*24cm,および54*39*34cmです.オーダーメイドパッケージングオプションが利用可能.
OEM/ODMサービス
カスタマイズオプションには,以下が含まれます:
- ケーブル の 色,印刷,ジャケット の 素材
- OEMラベル,識別リング,ケーブルラベル,箱,輸送マーク
- 特定の要求を満たすために異なる品質レベル
