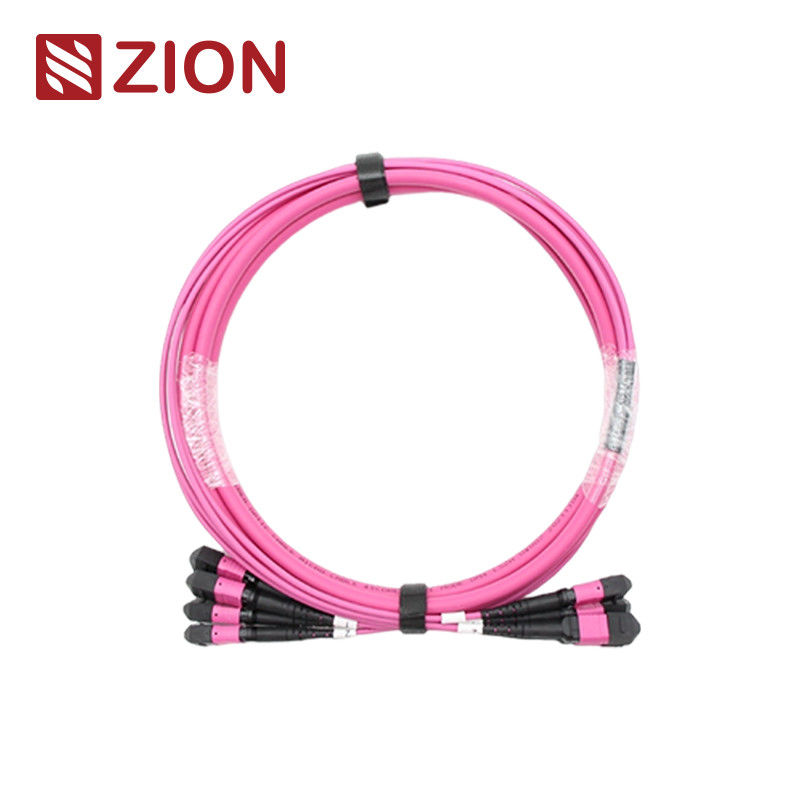

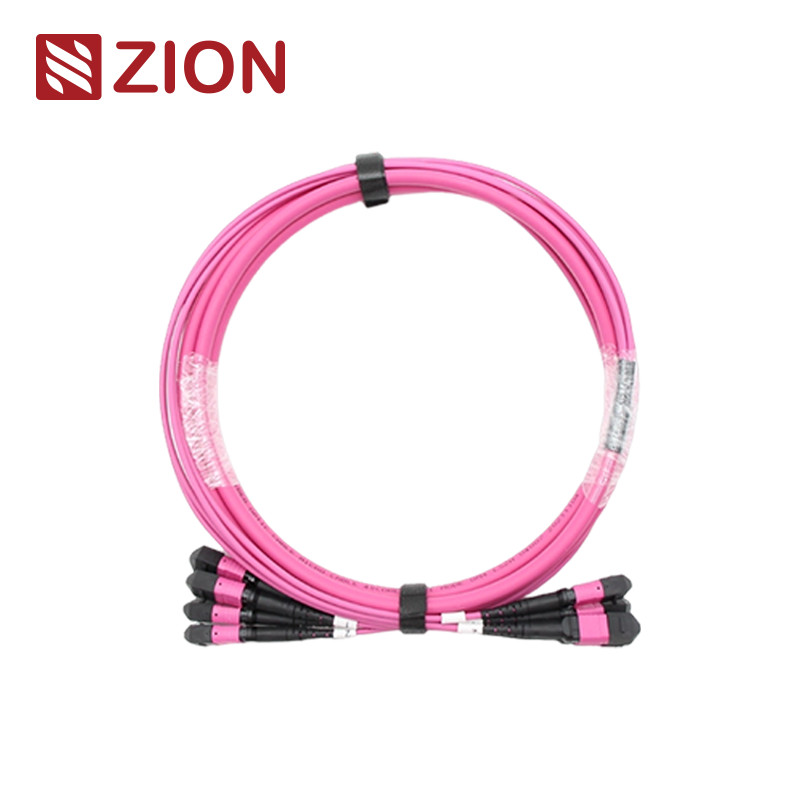

(4×12) 48F MTP OM4 光ファイバートランクケーブル
高密度MTP OM4光ファイバートランクケーブルは,データセンターアプリケーション,ファイバー・トゥ・ザ・ビルディング展開,および光受信機機器の内部接続のために設計されている.
製品識別
シオンコード:ZCM22C8HIAX
シオン 記述:(4×12) 48F MTP OM4 光ファイバートランクケーブル
MTPコネクタは,高密度環境のために設計された多ファイバープッシュオンコネクタタイプである.この事前接続システムは,主にデータセンター,ファイバー・トゥ・ザ・ビルディングアプリケーション,40Gをサポートする光接送機内での内部接続QSFP+アプリケーション.
MTPコネクタの仕様
MTPコネクタタイプは,コア数,性別 (男性/女性),極度 (PCまたはAPC) に基づいて,EIA/TIA-604-5規則に従って分類される.
24F-144F MPO/MTP幹ケーブルは,両端にMPO/MTPコネクタで終了し,MPO/MTPモジュールを恒久的なリンクとして接続します. 12, 24, 48, 60, 72, 96,または 144 ファイバーで利用できます.これらのケーブルは 10/40/100Gbps までのデータセンターソリューションに対応しています.
産業基準
MTP シングルモード
参照:EIA/TIA-604-5
住居の詳細:
SM APC:緑色のコネクタ +黒いブート (標準損失MTP)
SM APC: 黄色いコネクタ + 黒いブート (超低損失MTP)
MTP マルチモード
参照:EIA/TIA-604-5
住居の詳細:
OM1&OM2 PC:ベージュ色のコネクタ +黒いブート (標準損失MTP)
OM3&OM4 PC: アクアコネクタ + ブラックブート (標準&超低損失MTP)
OM3&OM4 PC:ヘザー・バイオレットコネクタ +ブラックブート (標準損失MTP)
- IEC標準 IEC-61754-7,IEC61755,Telcordia GR-1435-CORE,JIS C5982,TIA-604-5 (FOCIS5) に適合している
- TIA-568-C による構造ケーブル
- 10G ファイバーチャネル対応
- 40G と 100G IEEE 802.3 に準拠する
オプティカル仕様
挿入損失 (MTP) - IEC 61300-3-34
シングルモード (APC 8度磨き):
標準損失: ≤0.75dB (最大), ≤0.50dB (典型)
超低損失: ≤0.35dB (最大), ≤0.20dB (典型)
マルチモード (PC フラットポーリング):
標準損失: ≤0.6dB (最大), ≤0.50dB (典型)
超低損失: ≤0.35dB (最大), ≤0.20dB (典型)
挿入損失 (LC/SC/FC/ST) - IEC 61300-3-6
単調モード (APC 8度磨き):≤0.3dB
マルチモード (PC フラットポーリング):≤0.3dB
返済損失 (MTP)
シングルモード (APC 8度磨き):≥60dB
マルチモード (PC フラットポーリング):≥25dB
追加仕様
- 返済損失 (LC/SC/FC/ST):APC≥60dB; UPC≥50dB
- 耐久性:<0.3dB 典型的な変化 (200回の交尾)
- 交換可能性:≤0.2dB
- 挿入・引くテスト:500回,IL<0.5dB
- 張力強度:>70N
- 接続時間:>600
- 動作温度 (シングルモード APC):-40°Cから+85°C
主要 な 特徴
- 低挿入損失,高返回損失
- MTベースの多ファイバーコネクタ 4,8,12および24ファイバー端末
- 繊維を大量に処理するための経済的な解決策
- 低損失および標準損失SMおよびMMアプリケーションのために設計
- 頑丈な丸いケーブル,円形ケーブル,裸のリボンオプション
- 簡単に識別するために色でコードされた箱
- 優れた繰り返し性と交換性
申請
すべてのOMC MTPコネクタは,Senko/Nissin/Sumitomoから調達されています. MTPファイバーパッチケーブルは,3つの主要分野で使用されています:
- 高密度のデータセンター環境
- ファイバー・トゥ・ザ・ビルの導入
- 光ファイバー機器内の内部接続
命名規則と順序確認
Senko MTP へのタブを押す
製品材料
ケーブル建設
コネクタとファイバーチャネル
注記:女性用コネクタは男性用コネクタと接続しなければならない.
MTP-MTP 12F トランクケーブル図
容積特典
| 総長さ (L) (m) |
容認長 (cm) |
| 0 < L < 1 |
+5/0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 について |
| 40 < L |
+0.5% × L/-0 |
MTP/MPO 極性接続方法
3つの接続方法が適切なMTP/MPO極度を維持するのに役立ちます.24F-144F MPO/MTP幹ケーブルのユニットコネクタが12F MPO/MTPであるため,単一の12F MPO/MTP幹ケーブルと同じ極度を共有します.
資料 詳細
人気MPO/MTPトランクケーブルモデル
- 7236055 ZCM12C2HIA: (4×12) 48F MPO SM 光ファイバートランクケーブル
- 7236056 ZCM12C7HAA: (4×12) 48F MPO OM3 光ファイバートランクケーブル
- 7236057 ZCM12C8HMAX: (4×12) 48F MPO OM4 光ファイバートランクケーブル
- 7236058 ZCM22C2HIA: (4×12) 48F MTP SM 光ファイバートランクケーブル
- 7236059 ZCM22C7HAA: (4×12) 48F MTP OM3 光ファイバートランクケーブル
- 7236060 ZCM22C8HMA: (4×12) 48F MTP OM4 光ファイバートランクケーブル
パッケージ
光ファイバーケーブルは,標準としてOMCラベル付きの保護用紙箱に梱包されている.利用可能な紙箱サイズは,数量要件に基づいて選択された34×22×15cm,44×34×24cm,および54×39×34cmを含む.カスタムパッケージングオプション.
OEM/ODMサービス
- カスタム ケーブル 色,印刷,ジャケット 材料
- OEMのラベル,識別リング,ケーブルラベル,輸送マーク
- 複数の品質レベル
製品ポートフォリオ
(4×12) 48F MPO SM 光ファイバートランクケーブル
オプティカルネットワーク,MPO-MTPトランクケーブル,MTP/MPO,オプティカルコンポーネント
(4×12) 48F MPO OM3 光ファイバートランクケーブル
オプティカルネットワーク,MPO-MTPトランクケーブル,MTP/MPO,オプティカルコンポーネント

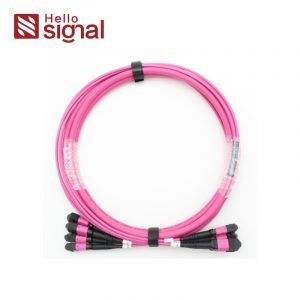

(4×12) 48F MPO OM4 光ファイバートランクケーブル
オプティカルネットワーク,MPO-MTPトランクケーブル,MTP/MPO,オプティカルコンポーネント

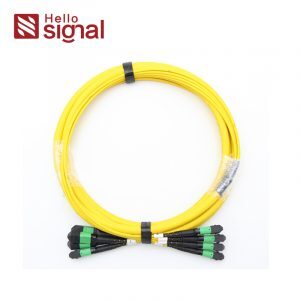

(4×12) 48F MTP SM 光ファイバートランクケーブル
