| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Zion communication OR OEM |
| 証明: | CE, ROHS, VDE, UL |
| モデル番号: | OPGWの単一の停止 |
| 最小注文数量: | 500 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 通常は20日 |
| 支払条件: | T/T,L/C |
| 供給の能力: | 500000pcs / 月 |

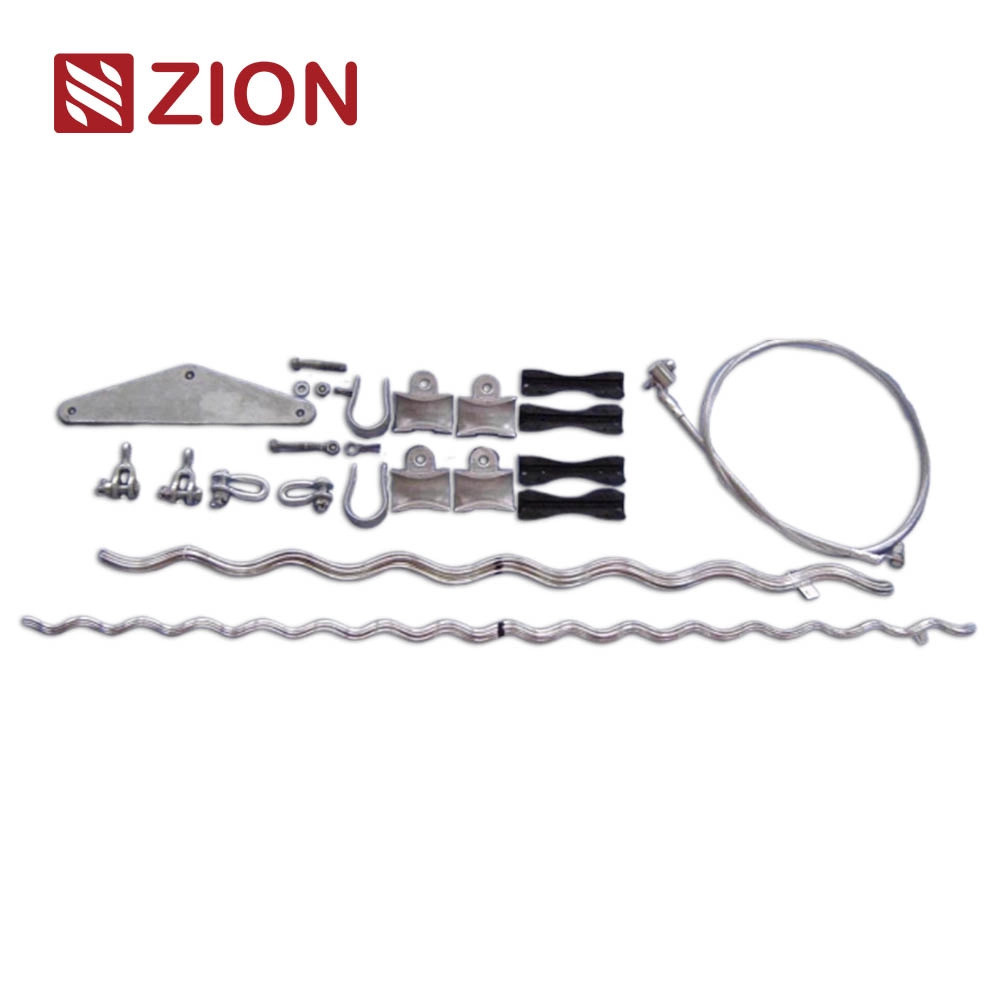

| OPGWの二重停止 | |||||||||||||||||||||||||
| 2つのセットの吊り頭とマッチングフィッティングをつなぐための内側と外側の前回りワイヤを含む2つの吊り頭設計を使用するOPGWのための二重懸垂セット.クランプは,優れた疲労耐性を持っています,主に大きな高さ差のために,跨度800以上 30-36o 線塔接続です. |
|||||||||||||||||||||||||
| 絵とイラスト: | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||

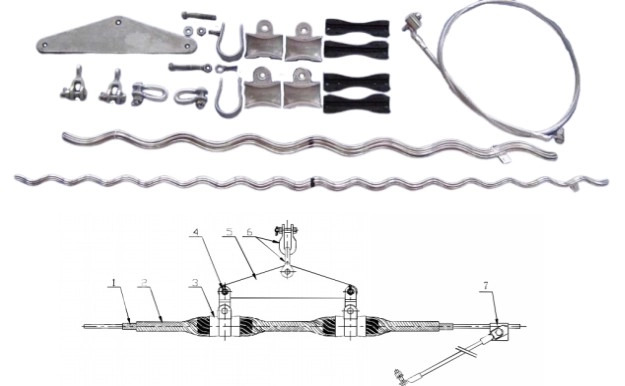

| 1構造強化棒 2.死角コンポーネント 3.AGSクランプ 4.PSリンク 5.ヨークプレート 6.U-Clevis 7.接地クリップ |
|||||||||||||||||||||||||
| モデルの仕様: | |||||||||||||||||||||||||
| モデル | 入手可能 ケーブル (mm) |
構造強化の長さ 棒 (mm) |
外部の棒の長さ | 参照 体重 (kg) |
普遍的な計画 | ||||||||||||||||||||
| AGS クランプ | リンク・フィッティング | ||||||||||||||||||||||||
| ZC-AXY 0940 300 | 8.6-94 | 1500 | 1060 | 1.2 | L-1040 | AGS-4 | |||||||||||||||||||
| ZC-OXS 0940 | 8.6-94 | 2100 | 1600 | 1.71 | 2*AGS-5 | 2*U-10+L-1040+2*PS-7 | |||||||||||||||||||
| ZC-OXS 1010 | 9.5から10だ1 | 2200 | 1600 | 1.79 | 2*AGS-5 | 2*U-10+L-1040+2*PS-7 | |||||||||||||||||||
| ZC-OXS 1070 | 10.2-10 だった7 | 2200 | 1600 | 1.93 | 2*AGS-5 | 2*U-10+L-1040+2*PS-7 | |||||||||||||||||||
| ZC-OXS 1140 | 10.8-114 | 2200 | 1600 | 1.93 | 2*AGS-5 | 2*U-10+L-1040+2*PS-7 | |||||||||||||||||||
| ZC-OXS 1220 | 11.5-12 だった2 | 2300 | 1700 | 2.16 | 2*AGS-5 | 2*U-10+L-1040+2*PS-7 | |||||||||||||||||||
| ZC-OXS 1290 | 12.3-129 | 2400 | 1800 | 2.26 | 2*AGS-5 | 2*U-10+L-1040+2*PS-7 | |||||||||||||||||||
| ZC-OXS 1370 | 13.0-13 わかった7 | 2400 | 1800 | 3.35 | 2*AGS-5 | 2*U-10+L-1040+2*PS-7 | |||||||||||||||||||
| ZC-OXS 1460 | 13.8-146 | 2400 | 1800 | 3.59 | 2*AGS-6 | 2*U-12+L-1240+2*PS-7 | |||||||||||||||||||
| ZC-OXS 1550 | 14.7-15 だった5 | 2500 | 1900 | 3.99 | 2*AGS-6 | 2*U-12+L-1240+2*PS-7 | |||||||||||||||||||
| ZC-OXS 1650 | 15.6-165 | 2500 | 1900 | 4.24 | 2*AGS-6 | 2*U-12+L-1240+2*PS-7 | |||||||||||||||||||
| ZC-OXS 1750 | 16.6-175 | 2600 | 2000 | 4.41 | 2*AGS-6 | 2*U-12+L-1240+2*PS-7 | |||||||||||||||||||
| ZC-OXS 1870 | 17.6-18 だった7 | 2600 | 2000 | 4.67 | 2*AGS-6 | 2*U-12+L-1240+2*PS-7 | |||||||||||||||||||
| 注: 1. 単面懸垂の最大懸垂角は30°~36°である. 2上記の構成は一般的構成です.他の接続ハードウェアと特別な説明については,付録を参照してください. 3特殊なニーズがあれば テクノロジー部門に相談してください |
|||||||||||||||||||||||||
