| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Zion communication OR OEM |
| 証明: | CE, ROHS, VDE, UL |
| モデル番号: | 組み立て物 |
| 最小注文数量: | 500 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 通常は20日 |
| 支払条件: | T/T,L/C |
| 供給の能力: | 500000pcs / 月 |
| 組み立て物 | |||||||||||||||||||||||||
| 1チンブル | |||||||||||||||||||||||||
 |
 |
||||||||||||||||||||||||
| 違う1 | 違う2 | ||||||||||||||||||||||||
| モデル | 図番号 | 主な寸法 (mm) | 障害負荷 (kN) | 体重 (kg) | |||||||||||||||||||||
| H | C について | d | |||||||||||||||||||||||
| ZC-TC 04 | 1 | 51 | 18 | M16 | 40 | 0.5 | |||||||||||||||||||
| ZC-TC 07 | 2 | 40 | 23 | M16 | 70 | 0.9 | |||||||||||||||||||
| ZC-TC 12 | 2 | 50 | 24 | M16 | 120 | 1.3 | |||||||||||||||||||
| ZC-TC 16 | 2 | 62 | 28 | M18 | 160 | 1.7 | |||||||||||||||||||

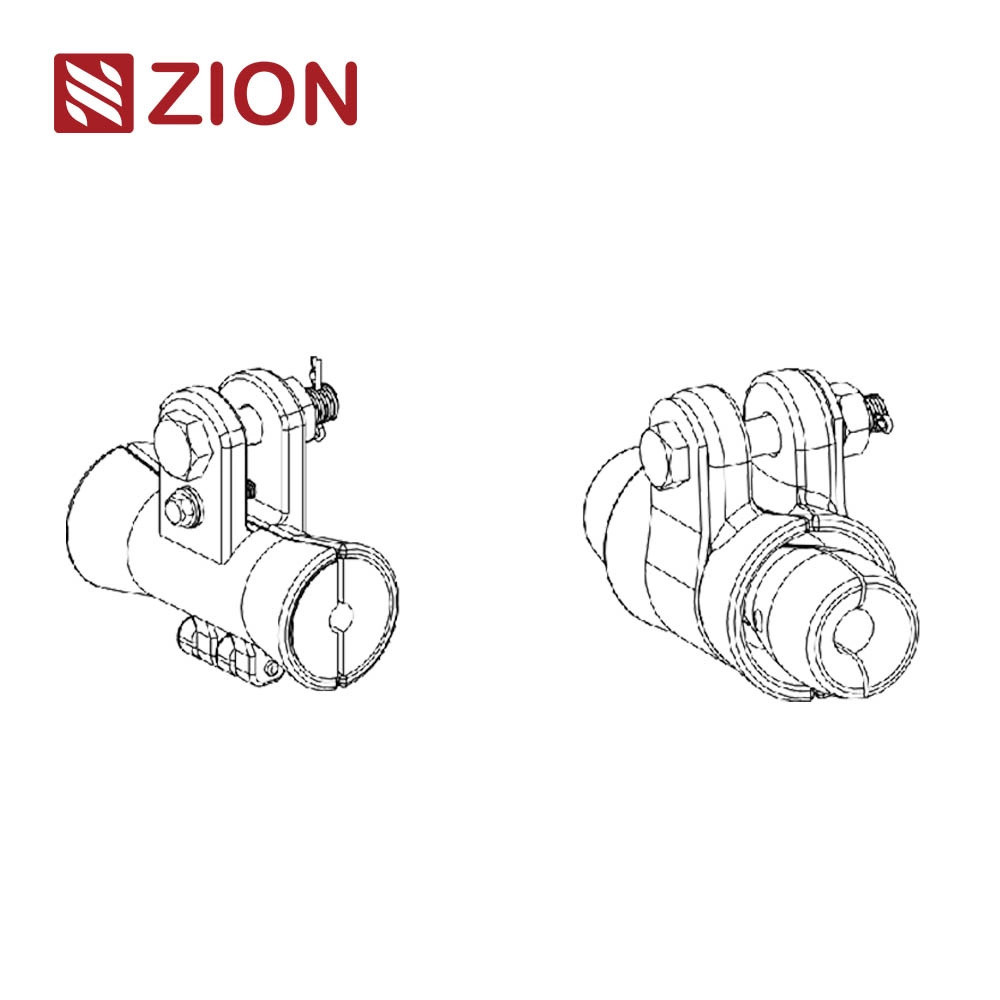

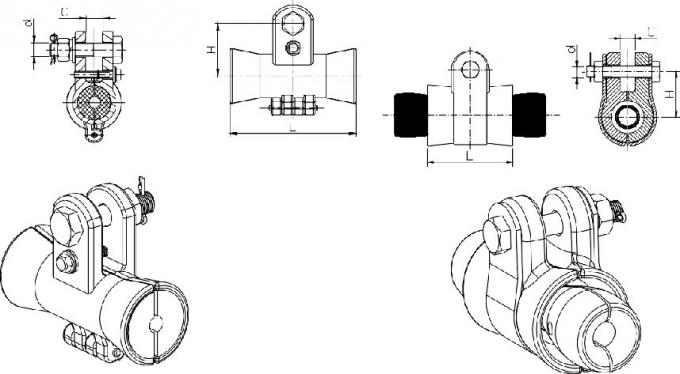

| 2. AGS クランプ | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| 違う1 | 違う2 | ||||||||||||||||||||||||
| モデル | 図番号 | 障害負荷 (kN) | 体重 (kg) | ||||||||||||||||||||||
| d | L について | H | C について | ||||||||||||||||||||||
| AGS クランプ ZC-AGS-4 | M16 | 90 | 50 | 20 | 1.17 | 40 | |||||||||||||||||||
| AGS クランプ ZC-AGS-5 | M16 | 95 | 55 | 20 | 1.28 | 70 | |||||||||||||||||||
| AGS クランプ ZC-AGS-6 | M16 | 114 | 60 | 22 | 1.7 | 100 | |||||||||||||||||||
| AGS クランプ ZC-AGS-7 | M16 | 125 | 65 | 22 | 1.97 | 120 | |||||||||||||||||||
| AGS クランプ ZC-AGS-8 | M18 | 140 | 70 | 24 | 2.6 | 130 | |||||||||||||||||||
| 3ヨーグプレート | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| モデル | 主な寸法 (mm) | 障害負荷 (kN) | 体重 (kg) | ||||||||||||||||||||||
| a は | b | c | H | L について | |||||||||||||||||||||
| ZC-L-1240 | 18 | 16 | 24 | 70 | 400 | 120 | 4.55 | ||||||||||||||||||
| ZC-L-1250 | 18 | 16 | 24 | 130 | 500 | 120 | 7.66 | ||||||||||||||||||
| ZC-L-1260 | 18 | 16 | 24 | 160 | 600 | 120 | 10.3 | ||||||||||||||||||
| 4ローリング・クランプ | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| モデル | セット直径 (mm) | ポール・デイ | 構成 | 体重 (kg) | |||||||||||||||||||||
| 接地するクランプ 長さ (mm) |
セットモデル | ||||||||||||||||||||||||
| ZC-JDX70/1500 | 11.40 79.39mm2) |
7.8-116 | 1500 | D-116 | 0.95 | ||||||||||||||||||||
| ZC-JDX70/2000 | 2000 | 1.09 | |||||||||||||||||||||||
| ZC-JDX70/2500 | 2500 | 1.23 | |||||||||||||||||||||||
| ZC-JDX70/3000 | 3000 | 1.37 | |||||||||||||||||||||||
| ZC-JDX95/1500 | 13.61 109.72mm2) |
11.7-15 だった0 | 1500 | D-150 | 1.11 | ||||||||||||||||||||
| ZC-JDX95/2000 | 2000 | 1.3 | |||||||||||||||||||||||
| ZC-JDX95/2500 | 2500 | 1.49 | |||||||||||||||||||||||
| ZC-JDX95/3000 | 3000 | 1.68 | |||||||||||||||||||||||
| ZC-JDX150/1500 | 16.00 (152.80mm)2) |
15.1-180 | 1500 | D-180 | 1.56 | ||||||||||||||||||||
| ZC-JDX150/2000 | 2000 | 1.82 | |||||||||||||||||||||||
| ZC-JDX150/2500 | 2500 | 2.09 | |||||||||||||||||||||||
| ZC-JDX150/3000 | 3000 | 2.35 | |||||||||||||||||||||||
