| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Zion communication OR OEM |
| 証明: | CE, ROHS, VDE, UL |
| モデル番号: | 振動抑制器、装甲棒 |
| 最小注文数量: | 500 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 通常は20日 |
| 支払条件: | T/T,L/C |
| 供給の能力: | 500000pcs / 月 |

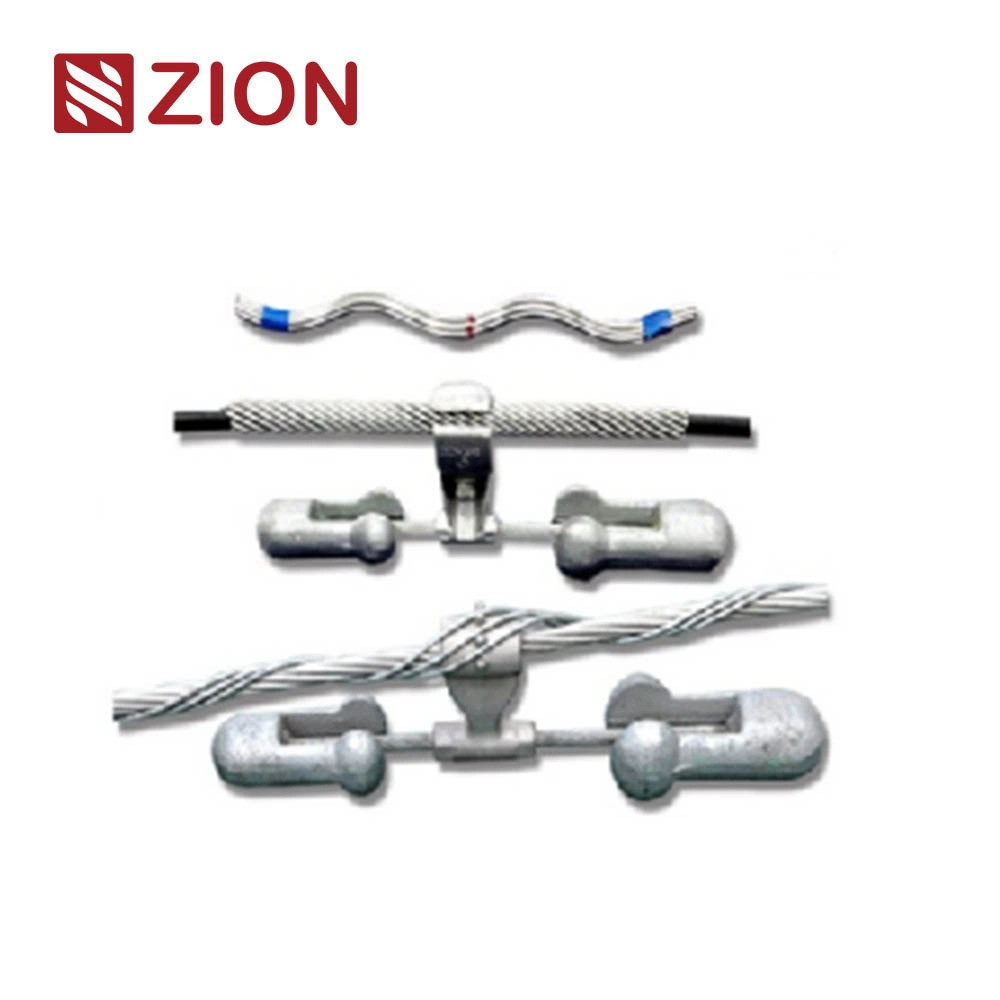

| 振動抑制器,装甲棒 | |||||||||||||||||||||||||
| ストックブリッジ用の 4D シリーズ抗振動ハンマーチューニングフォーク 複数共鳴音消し装置主に衝撃エネルギーによって発生するエアロリアン振動による光ファイバーケーブルの弱化と断片化に使用される. | |||||||||||||||||||||||||

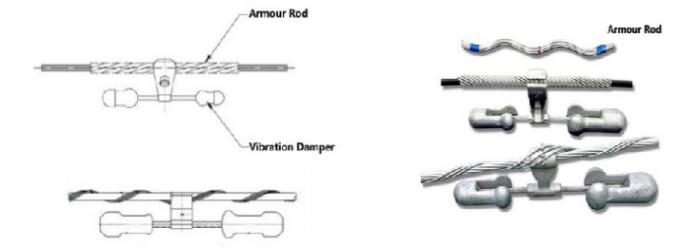

| 絵とイラスト: | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| モデルの仕様: | |||||||||||||||||||||||||
| モデル | クランプ ディア 範囲 | クランプの長さ (mm) | 総長さ (mm) | 体重 (kg) | |||||||||||||||||||||
| 4D-20-19 について5 | 19.5-15. わかった0 | 310 | 52 | 1.4 | |||||||||||||||||||||
| 4D-20-23 について4 | 23.4-19 だった5 | ||||||||||||||||||||||||
| 4D20-27 について0 | 27.0-22 だった3 | ||||||||||||||||||||||||
| 4D-30-20 オーケー3 | 20.3-16だった5 | 383 | 52 | 2.5 | |||||||||||||||||||||
| 4D-30-23 オーケー4 | 23.4-19 だった5 | ||||||||||||||||||||||||
| 4D-30-27 について0 | 27.0-22 だった3 | ||||||||||||||||||||||||
| 構成: | |||||||||||||||||||||||||
| OPGWケーブルとADSSケーブルの抗振動装置で使用される. | |||||||||||||||||||||||||
| OPGWダムパーの設置量の構成 | |||||||||||||||||||||||||
| ケーブル ダイア | スパン (m) | ||||||||||||||||||||||||
| d<12 | 100~300 | 300~600 | 600~900 | ||||||||||||||||||||||
| 12≤d<22 | 100~350 | 350~700 | 700~1000 | 1000~1200 | |||||||||||||||||||||
| 減圧剤の量 (各スパン) |
2 | 4 | 6 | 8 | |||||||||||||||||||||
| ADSSダムパーの設置量の設定 | |||||||||||||||||||||||||
| ケーブル ダイア | スパン (m) | ||||||||||||||||||||||||
| d<12 | 100~250 | 250~450 | 450~700 | ||||||||||||||||||||||
| 12≤d<22 | 100~250 | 250〜500 | 500~800 | 800~1000 | |||||||||||||||||||||
| 減圧剤の量 (各スパン) |
1 | 2 | 4 | 6 | |||||||||||||||||||||
| 注:安全のために,臨界範囲では振動ダメージの数は,より少なくなければならない. | |||||||||||||||||||||||||
| インストールヒント: | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
 |
|||||||||||||||||||||||||
| 装甲棒のモデル仕様: | |||||||||||||||||||||||||
| モデル | ケーブル ダイア | 材料 | 長さ (mm) | 体重 (kg) |
モデル | ケーブル ダイア | 材料 | 長さ (mm) | 体重 (kg) |
||||||||||||||||
| ZC-FZH 0960 | 9.0-9 だった6 | アルロイ | 450 | 0.15 | ZC-FZH 1450 | 14.4-145 | アルロイ | 500 | 0.23 | ||||||||||||||||
| ZC-FZH 1010 | 9.7-10. わかった1 | アルロイ | 450 | 0.15 | ZC-FZH 1510 | 14.6-151 | アルロイ | 500 | 0.25 | ||||||||||||||||
| ZC-FZH 1060 | 10.2-10 だった6 | アルロイ | 450 | 0.17 | ZC-FZH 1580 | 15.2-15 だった8 | アルロイ | 550 | 0.28 | ||||||||||||||||
| ZC-FZH 1110 | 10.7-111 | アルロイ | 450 | 0.17 | ZC-FZH 1600 | 15.9-16 だった0 | アルロイ | 550 | 0.3 | ||||||||||||||||
| ZC-FZH 1160 | 11.2-116 | アルロイ | 500 | 0.19 | ZC-FZH 1690 | 16.1-169 | アルロイ | 550 | 0.3 | ||||||||||||||||
| ZC-FZH 1170 | 11.7-117 | アルロイ | 500 | 0.21 | ZC-FZH 1730 | 170.0-17 だった3 | アルロイ | 550 | 0.3 | ||||||||||||||||
| ZC-FZH 1200 | 11.8-12 だった0 | アルロイ | 500 | 0.21 | ZC-FZH 1800 | 17.4-180 | アルロイ | 550 | 0.33 | ||||||||||||||||
| ZC-FZH 1270 | 12.1-127 | アルロイ | 500 | 0.21 | ZC-FZH 1840 | 18.1-184 | アルロイ | 550 | 0.33 | ||||||||||||||||
| ZC-FZH 1290 | 12.8-12 だった9 | アルロイ | 500 | 0.23 | ZC-FZH 1880 | 18.5-18 だった8 | アルロイ | 550 | 0.35 | ||||||||||||||||
| ZC-FZH 1360 | 13.0-13 わかった6 | アルロイ | 500 | 0.23 | |||||||||||||||||||||
| 注: 1.上記構成は一般的構成です.他の構成については,付録を参照してください. 接続ハードウェアと特別な指示 2特殊なニーズがあれば テクノロジー部門に相談してください |
|||||||||||||||||||||||||
