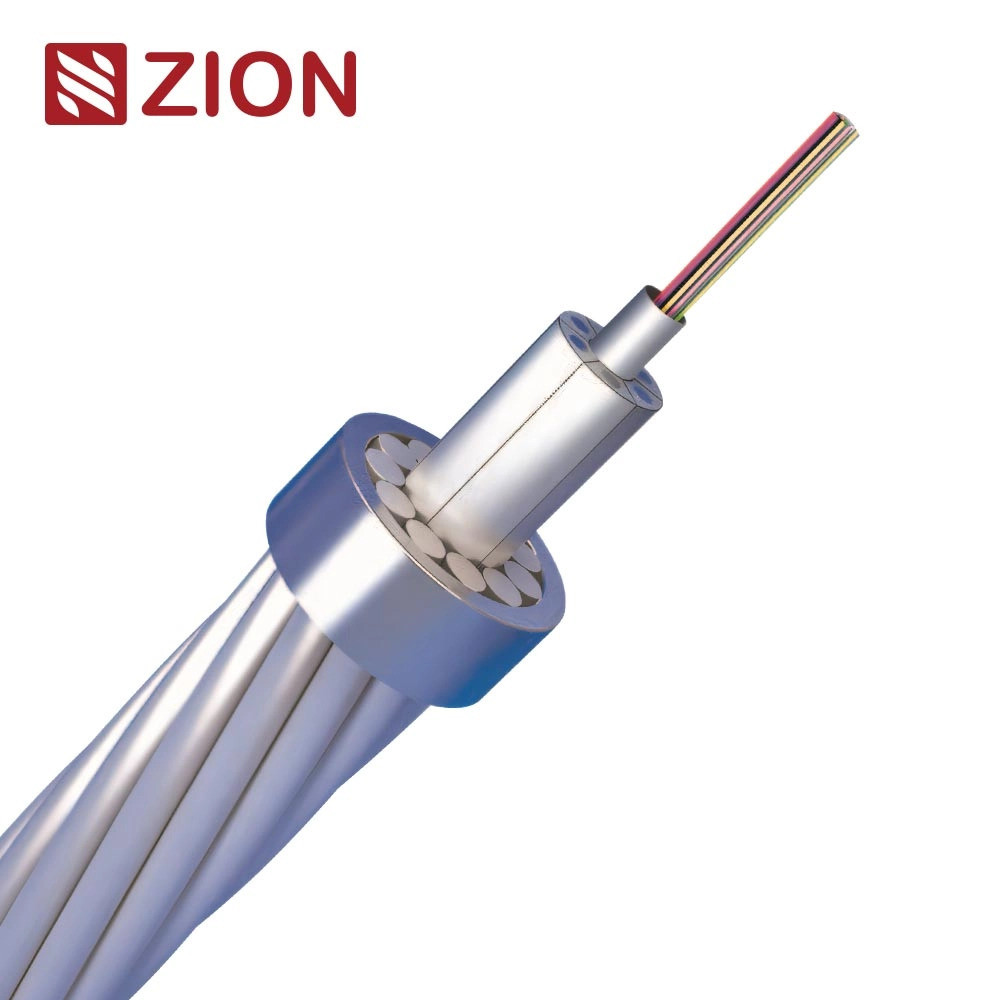

中央に覆われたステンレス鋼管 OPGWデザイン オーバーヘッド電源線のための強化光学接地線

防雷中央の典型的な設計
圧縮ワイヤのステンレス鋼管OPGW

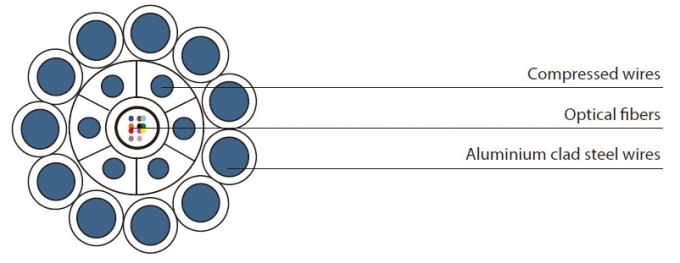

中央のステンレススチール管は,アルミニウムで覆われた鋼鉄ワイヤの二重層で囲まれ,内層のアルミニウムで覆われた鋼鉄ワイヤは圧縮されています.外層のアルミニウムコーティング鋼線は,圧縮されたり丸めたりします

特徴 と 適用

横断時に丸いASワイヤをセクターASワイヤに圧縮する.
丸いASワイヤのストランディングと比較して,セクターASワイヤのストランディングは,ケーブル直径が同じである間,横断と欠陥電流容量を増加させることができます.
丸いASワイヤのストランディングと比較して,セクターASワイヤのストランディングは,雷の性能を向上させるために外部のワイヤの直径を劇的に増加させることができます.
細い直径と大きな欠陥電流を必要とする送電線に適用します
激しい雷雨地域では適用します.

典型的なパラメータ

• ケーブルタイプ (OPPC-XX/YY):様々なOPPC (光相導体) モデル.
• 現在の格付け(アンプで測定すると,各ケーブルが異なる温度範囲で持ちうる最大電流である可能性が高い).
• 温度範囲: 異なる動作温度: 40-70°C, 40-80°C,および 40-90°C
• 他 の 価値: 残りの値は,電力の損失,張力強度,またはこれらの温度での特定の電気特性などの異なる仕様に関連している可能性があります.

パッケージとドラムの詳細

ケーブル蓋のマーク:

• 標識色:ホワイト
• 内容:
  • 製造者:シオン
  • 製造年
  • ケーブルタイプ
  • ケーブル番号
  • 長さ表示間隔:1 ± 0.2%m
• カスタマイズできるマーク:外側のシートレジェンドは,ユーザーの要求に応じて変更できます.

リール長さ:

• 標準長さ:ロールあたり2~3km
• オーダーメイドの長さ:要求に応じて利用可能

ケーブルドラム:

• ドラムの材料:蒸発された木製または複合材の太鼓
• 密封:輸送,取り扱い,保管 の 間 に 湿気 を 防ぐ ため,両端 を プラスチック 蓋 で 密着 し て いる.
• アクセスのテスト:ケーブルの中端は試験用に利用できます.

ケーブルパッキング:

• 保護密封は輸送や保管中に水分浸透がなくなり,配送時に最適な製品完整性を保証します.
