| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Zion communication OR OEM |
| 証明: | CE, ROHS, VDE, UL |
| モデル番号: | U/UTP CAT 5E |
| 最小注文数量: | 500 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 通常は20日 |
| 支払条件: | T/T,L/C |
| 供給の能力: | 500000pcs / 月 |

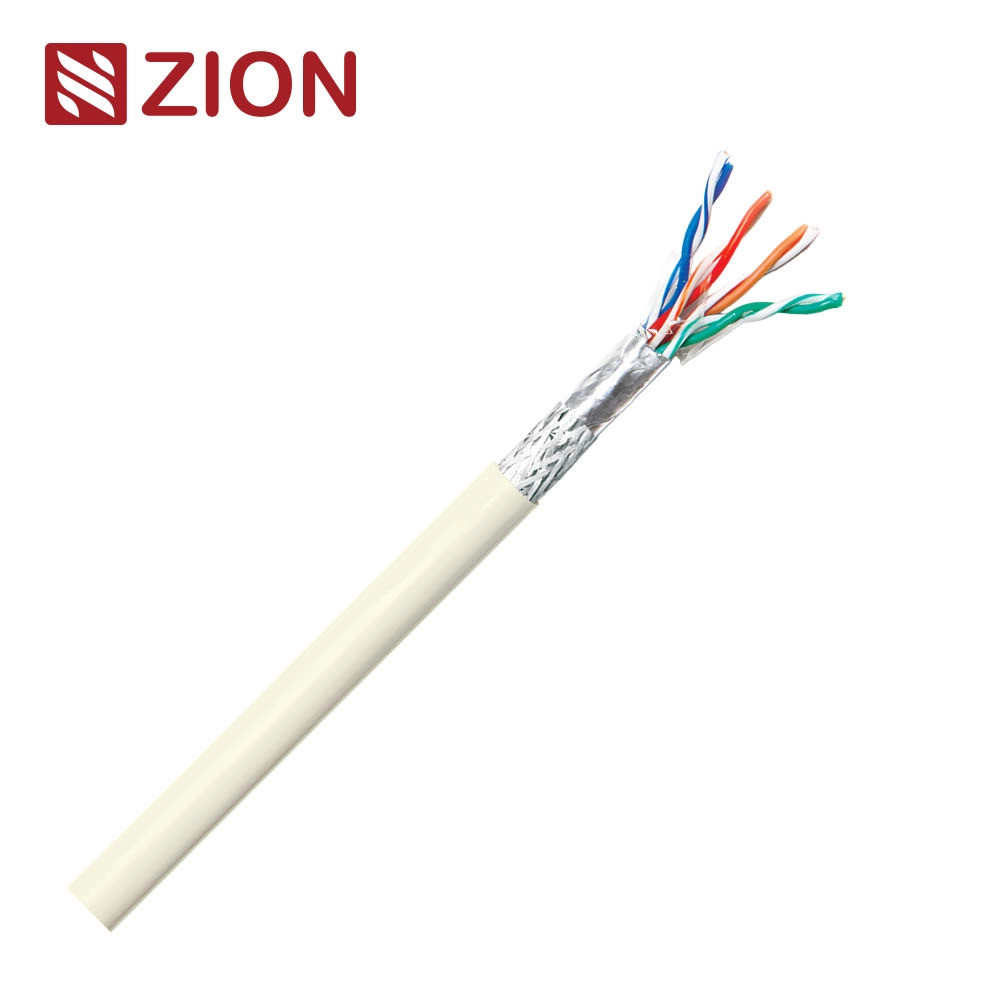

| SF/UTP CAT 5e-UL CMP | ||||||||
| 重要な情報 & 建設 | ||||||||
| SKU: ブランド | 7112125 |  |
||||||
| UL証明書番号: | E541136 | |||||||
| 基準: | UL 444 & CSA C22.2号214 通信ケーブル |
|||||||
| 導体材料: | 固体赤銅 | |||||||
| 導体サイズ: | 24AWG/0.0205"/0.51±0.005mm | |||||||
| 2人組で | 4 組 | |||||||
| 隔熱: | 0.0394" / 1.00±0.05 mm FEP | |||||||
| 隔熱色: | 青白/青,オレンジ 白/オレンジ | |||||||
| グリーン・ホワイト/グリーン,ブラウン・ホワイト/ブラウン | ||||||||
| シールド 1 | アルミポリラミナート | |||||||
| シールド 2 | 缶詰の銅の編み物 40% カバー | |||||||
| 排水線 | 24 AWG 固体缶詰銅 | |||||||
| リップ・コード | ケブラー | |||||||
| 外着: | 材料:プレナムPVC | |||||||
| 壁厚さ: 0.0157" ノム (0.40mm) | ||||||||
| 過剰摂取:0.240"±0.012" (6.10±0.3mm) | ||||||||

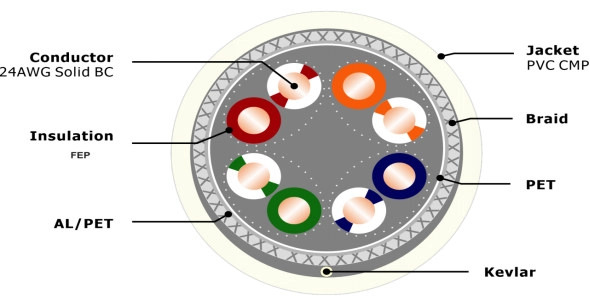

| 横切断 | ||||||||
|
|
||||||||
| アプリケーションサポート | ||||||||
| ■ 医療機関1000BASE-T,1000BASE-TX,100BASE-T,100BASE-TX,100VG-AnyLAN,ATM | ||||||||
| ■ 医療機関1ボルプ,ISDN,トークン,100MTPPDM,アナログデータビデオ,POEタイプ12,3,4 | ||||||||
| 電気特性 | ||||||||
| DC抵抗 | < について9.38オム/100m @20°C | |||||||
| DC抵抗の不均衡 | 5% @ 20°C | |||||||
| 相互能力 | 5.6 nF/100m | |||||||
| 特性インペデンス | 1〜100MHz: 100±15オーム | |||||||
| 最大周波数 | 100MHz | |||||||
| 容量不均衡 | 330 pF/100m | |||||||
| NVPは伝送速度) | ≥65% | |||||||
| 遅延曲線 | ≤ 44ns/100m | |||||||
| 動作電圧 | 通常は48Vまで | |||||||
| 定位電圧 (V RMS) | 300V | |||||||
| 物理 的 な 特性 | ||||||||
| ストレッチを引っ張る (最大) | 30lbs ((133N) | |||||||
| 曲がり半径 (分) | ケーブル直径の4倍 | |||||||
| 動作温度 | -20から75°C (-4から167°F) | |||||||
| 性能特性 | ||||||||
| 頻度 | 衰弱 | 次は (dB) |
ACRF (dB) |
PS.NEXT (dB) |
PS.ACRF (dB) |
RL (dB) |
遅延 (ns/100m) |
斜め (ns/100m) |
| メガHz | dB | dB/100m | ns/100m | ns/100m | dB | dB | dB/100m | dB/100m |
| 1 | 2.0 | 65.3 | 63.8 | 62.3 | 60.8 | 20.0 | 570.0 | 45.0 |
| 4 | 4.1 | 56.3 | 51.8 | 53.3 | 48.8 | 23.0 | 552.0 | |
| 8 | 5.8 | 51.8 | 45.7 | 48.8 | 42.7 | 24.5 | 546.7 | |
| 10 | 6.5 | 50.3 | 43.8 | 47.3 | 40.8 | 25.0 | 545.4 | |
| 16 | 8.2 | 47.2 | 39.7 | 44.2 | 36.7 | 25.0 | 543.0 | |
| 20 | 9.3 | 45.8 | 37.8 | 42.8 | 34.8 | 25.0 | 542.0 | |
| 25 | 10.4 | 44.3 | 35.8 | 41.3 | 32.8 | 24.3 | 541.2 | |
| 31.25 | 11.7 | 42.9 | 33.9 | 39.9 | 30.9 | 23.6 | 540.4 | |
| 62.5 | 17.0 | 38.4 | 27.9 | 35.4 | 24.9 | 21.5 | 538.6 | |
| 100 | 22.0 | 35.3 | 23.8 | 32.3 | 20.8 | 20.1 | 537.6 | |
| ※注:上記のトランスミッション性能は 100M, 20±2°C試験条件で | ||||||||
| 注文情報 | ||||||||
| 標識 | ハンジョウZION 7112125 SF/UTP CAT5e 4PR 24AWG SOLID 100MHZ E541136 (UL) C (UL) ANSI/TIA 568C.2 に準拠して確認された |
|||||||
| 内部パッケージ | 1000FT/プルボックスまたは木製スポール (または顧客の要求に応じて) | |||||||
| 外包 | パレット (または顧客の要求に応じて) | |||||||
| 配達時間 | 通常は預金後25日です | |||||||
| ブランド | HELLOSIGNAL® またはOEM | |||||||
| オンラインサービス: | ||||||||
| ウェチャット | +86 15088607575 | |||||||
| ワットサップ | +86 15088607575 | |||||||
| メール | info@zion-communication.com について | |||||||
| OEM パーソナライズされたサービス: | ||||||||
| 色 | RALクラシックに基づいてカスタマイズできるジャケット色 | |||||||
| 印刷 | ジャケットに文字を印刷することができます | |||||||
| 梱包とラベル | ロープ,紙箱,ラベルのデザインをカスタマイズできます | |||||||
