1. 減衰:

   • G.652.D:
     • @1310 nm: ≤0.36 dB/km
     • @1550 nm: ≤0.22 dB/km
   • G.655:
     • @1310 nm: ≤0.40 dB/km
     • @1550 nm: ≤0.23 dB/km
   • 50/125μmマルチモード:
     • @850 nm: ≤3.0 dB/km
     • @1300 nm: ≤1.0 dB/km
   • 62.5/125μmマルチモード:
     • @850 nm: ≤3.0 dB/km
     • @1300 nm: ≤1.0 dB/km

2. 帯域幅 (マルチモードファイバーのみ):

   • 50/125μm：
     • @850 nm: ≥500 MHz・km
     • @1300 nm: ≥1000 MHz・km
   • 62.5/125μm：
     • @850 nm: ≥200 MHz・km
     • @1300 nm: ≥600 MHz・km

3. 偏波モード分散 (PMD):

   • 個々のファイバー:
     • G.652.D:≤0.20ps/√km
     • G.655:≤0.20ps/√km
   • デザインリンク値:
     • G.652.D と G.655 の両方で ≤0.10 ps/√km。

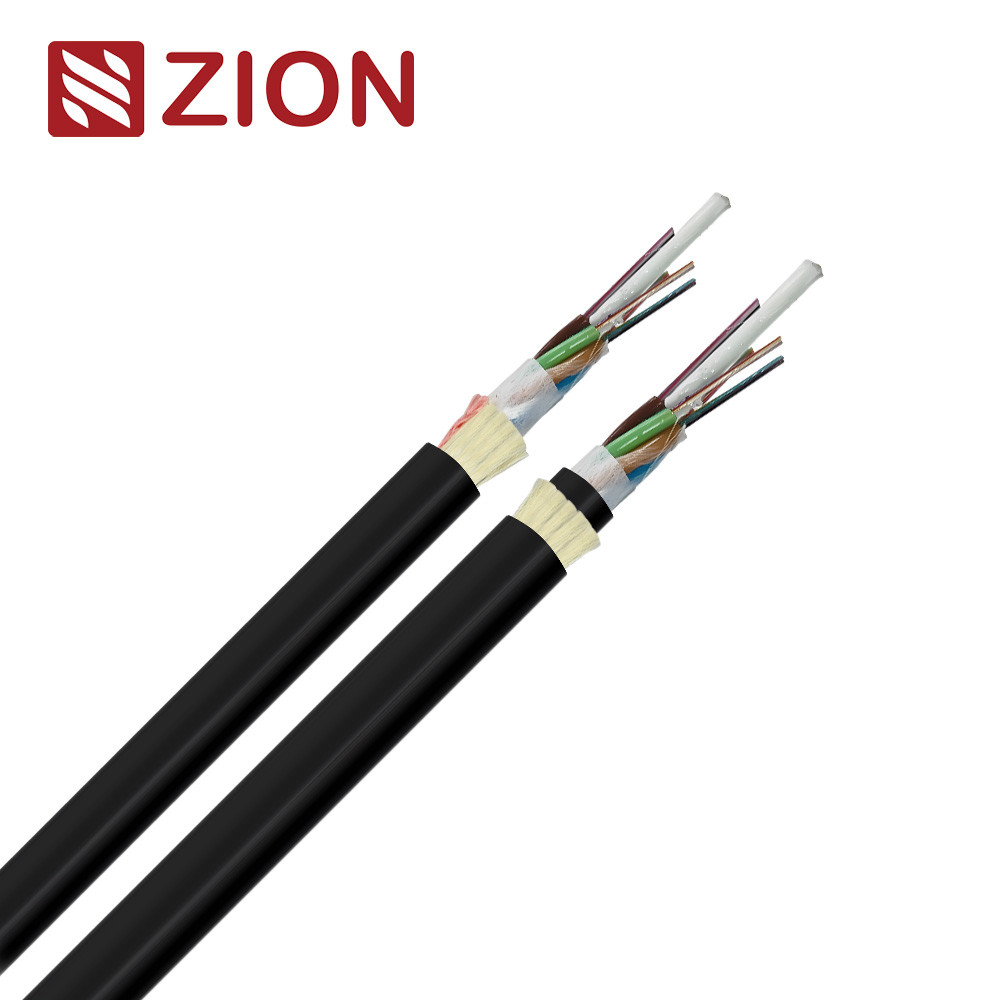

技術データ:

1. 繊維数:

   • オプションの範囲は 6 ～ 288 ファイバーです。

2. ルーズチューブ設計:

   • 構成: 1x6、2x6、4x6、4x12、6x12、8x12、12x12、24x12。
   • 外径: デザインと繊維数に応じて 1.5 mm ～ 2.5 mm の間で調整可能。

3. 中央強化メンバー:

   • 材質: ガラス繊維強化プラスチック (GFRP)。
   • 直径: 調整可能 (1.8 mm ～ 3.7 mm)。
   • 一部の設計には、PE コーティングされた中央強度部材が含まれています。

4. ウォーターブロック:

   • 材質：止水テープ。

5. 周辺強度メンバー:

   • 素材：アラミド糸。

6. 外側シース:

   • 厚さ: 通常 1.8 mm (1.5 mm ～ 2.0 mm の間で調整可能)。

7. ケーブル寸法:

   • 一般的な直径: 9.5 mm ～ 20.2 mm。
   • 調整可能なデザインが利用可能です。

8. 動作条件:

   • 温度範囲: -40°C ～ +70°C。
   • 最大。スパン: 50 m ～ 150 m (設計および条件による)。
   • 気候条件: 氷がなく、最大風速が 25 m/s になるように設計されています。

追加メモ:

• ケーブル構造とファイバー数は、特定の顧客の要件に合わせてカスタマイズできます。
• ケーブルの直径と重量は設計によって異なる場合があります。
• 最適なパフォーマンスを得るには、スパンの計算では地域の気候条件を考慮する必要があります。

ファイバーデータ-SM

主要なテストパラメータと結果

光学特性:

1. 減衰係数 (dB/km):

   • さまざまな波長 (850 nm、1310 nm、1550 nm など) では、すべての値が ITU-T 勧告に準拠または改善されており、信号損失を最小限に抑えます。

2. 分散係数:

   • 1285 nm ～ 1625 nm の波長では、分散値は高性能伝送要件と一致します。

3. 実効群屈折率 (EGRI):

   • すべての種類のファイバーで 1310 nm、1550 nm、および 1625 nm にわたって安定しています。

4. マクロ曲げ損失:

   • 特に G.657.A1/A2 ファイバの場合、小さな半径 (例: 10 mm) であっても曲げ損失が非常に低く、狭い設置に適しています。

5. 環境特性:

   • 温度サイクル、水浸漬、老化試験における耐久性は、堅牢な耐環境性を実証しています。

機械試験:

1. 引張強度 (IEC 794-1-E1):

   • 5000 N の引張荷重下でもファイバーの破損やシースの損傷はありません。

2. 衝突試験 (IEC 60794-1-E3):

   • 3000 N/100 mm の荷重下でもファイバーの破断やシースの損傷はありません。

3. 衝撃試験 (IEC 60794-1-E4):

   • 4.5Nmのエネルギーによる複数回の衝撃でも破損しません。

4. 繰り返し曲げ (IEC 60794-1-E6):

   • 損失変化は、曲げ直径 20xOD で 30 サイクルで ≤0.1 dB です。

5. ねじり試験 (IEC 60794-1-E7):

   • 150 N の張力で 10 サイクルにわたって ±90° ねじった後も完全性を維持します。

6. 水の浸透 (IEC 60794-1-F5B):

   • 水高1m以下で24時間経過しても水漏れなし。

7. 温度サイクル (IEC 60794-1-F1):

   • 温度変化後（-20°C ～ +40°C）、損失の変化は 0.1 dB を超えません。

8. 複流 (IEC 60794-1-E14):

   • 70°C で 24 時間経過しても化合物は流れません。

9. シース高電圧試験:

   • 高電圧を印加しても破壊しません（シース厚さの9倍）。

結論：

光ファイバー ケーブルは、国際規格 (IEC、ITU-T など) に適合またはそれを上回っています。光学的、機械的、環境的パフォーマンスの指標、多様で困難な条件での展開への適合性を確認しています。堅牢な構造により、PON システム、バックボーン、アクセス ネットワークなどの最新の電気通信ネットワークのアプリケーションに対して高い信頼性が保証されます。

ケーブルのマーキングとファイバーの色
シースのマーキング

会社名 ファイバーケーブル名 N*コア G.652D 2024 XXXXm

COMPANY：メーカーブランド
2024年：製造年
ファイバケーブル名：ケーブルタイプ
G.652D: N コア シングルモード光ファイバー (ITU-T Rec. G.652D)
XXXXm: メートルのマーク

※マーキングは1メートルごとに印刷されます。
**「G.652D」とは、ITU-T Rec. を意味します。低水ピーク (LWP) G.652 シングルモード光ファイバー。

クライアントのケーブルマーキングに従っても可能です。
1 マーキングの色は白、
2 隣接するマーキングが両方とも鮮明であれば、長さマーキングが時折不鮮明になることは許容されます。
3 ケーブルの両端は熱収縮エンドキャップで密閉されており、水の浸入を防ぎます。

ファイバーの色とバインダーのカラーコード: EIA/TIA 598B に準拠

OEM 構造の技術データ

このデータは、OEM 光ファイバー ケーブル設計の主要な技術仕様を提供し、特定の顧客要件への適応性を保証します。この情報は、ケーブルの構造、材質、性能の側面を強調しています。

主要な技術的詳細:

設計構成:

• ケーブル構造 (チューブ + フィラー + 強度部材):
  • 12 芯の場合: 3+2+1
  • 24 芯の場合: 1+4+1
  • 48 ファイバー以上の場合: 1+4+1

材質と寸法:

1. ファイバーの種類:

   • シングルモードファイバー：ITU-T G.652.D

2. 中央強化メンバー:

   • 材質：FRPまたはスチールワイヤー
   • 直径：1.2mm（FRP）または1.0mm（スチールワイヤー）

3. ルーズチューブ:

   • 材質: PBT
   • 直径: 2.1 mm または 1.8 mm

4. フィラー:

   • 材質：PP
   • 直径: 1.8 mm

5. ウォーターブロック層:

   • 素材: 止水糸と止水テープ

6. 糸強度メンバー:

   • 素材: アラミド糸

7. 外側シース:

   • 素材: HDPE
   • 厚さ:
     • 12心：0.8mm
     • 24心：1.6mm
     • 48芯：1.9mm
   • 色: 黒

ケーブルの寸法と重量:

• ケーブル直径:
  • 12心：9.0mm
  • 24心：13.0mm
• ケーブル重量:
  • ファイバー12本: 75kg/km
  • 24 ファイバー: 95 kg/km

機械的および環境的性能:

1. 最大取り付け張力:
   • 2400N
2. 最小曲げ半径:
   • 張力なし: 10×ケーブル直径
   • 最大張力時：20×ケーブル直径
3. 温度範囲:
   • 設置温度: -20°C ～ +60°C
   • 輸送および保管: -40°C ～ +70°C
   • 動作温度: -40°C ～ +70°C

まとめ：

この OEM 光ファイバー ケーブル設計は、耐久性とパフォーマンスのバランスを提供し、さまざまな環境条件下でも信頼性の高い動作を保証します。そのモジュール構成 (繊維数、強度部材、ルーズチューブの寸法) と堅牢な素材 (HDPE、PBT、アラミド糸) により、電気通信における幅広い用途が可能になり、業界標準と顧客固有のニーズへの準拠が保証されます。

梱包とマーキング

1.梱包

1.1 ケーブルはそれぞれ、長距離輸送に適した木製ドラムに巻き取られます。

1.2 プラスチック製の緩衝シートで覆われています。

1.3 強力な木製当て木で密閉します。

1.4 ケーブルの内側端の少なくとも 1 m がテスト用に確保されます。

1.5 ドラムの長さ
- 1.5.1 標準ドラム長は 2000 ～ 4000m
- 1.5.2 総供給量の 10% を超えない数量については、ドラムごとに標準長さの 96% 以上の単一長さが許可されます。

1.5.3 合計数量が注文数量以上であること。

2. ドラムのマーキング

2.1 ケーブルドラム
- メーカーブランド;
- ロール方向の矢印;
- ケーブルの外側端の位置を示す矢印。
- 「」という言葉光ファイバーケーブル”;
- 由来、言葉「」中国製”;
- ケーブルの積み下ろし、搬送の正しい方法を示す注意プレート。
・その他、契約番号、案件番号、納品先等の顧客情報。 (必要な場合)

2.2 マーキングプレート
- 製品名;
- ケーブルのタイプとサイズ。
- ドラムの長さ。
- 総重量/正味重量 (キログラム)
- メートル単位のドラム番号。
- メーカー名;
- 製造年月。
- プロジェクト番号、契約番号、または発注書番号 (必要な場合)。
