| 起源の場所: | ニンボ、上海 |
|---|---|
| ブランド名: | Zion communication |
| モデル番号: | FR331-UN |
| 最小注文数量: | 10km |
| パッケージの詳細: | ロール、木製スプール、カートン、パレット |
| 受渡し時間: | 普通25仕事日 |
| ハイライト: | 2 × 1.5 sq mm 耐火ケーブル,IEC 60331-21 (FE90) 準拠 LSZH ケーブル,BS 6387 準拠 耐火ケーブル |
||
|---|---|---|---|

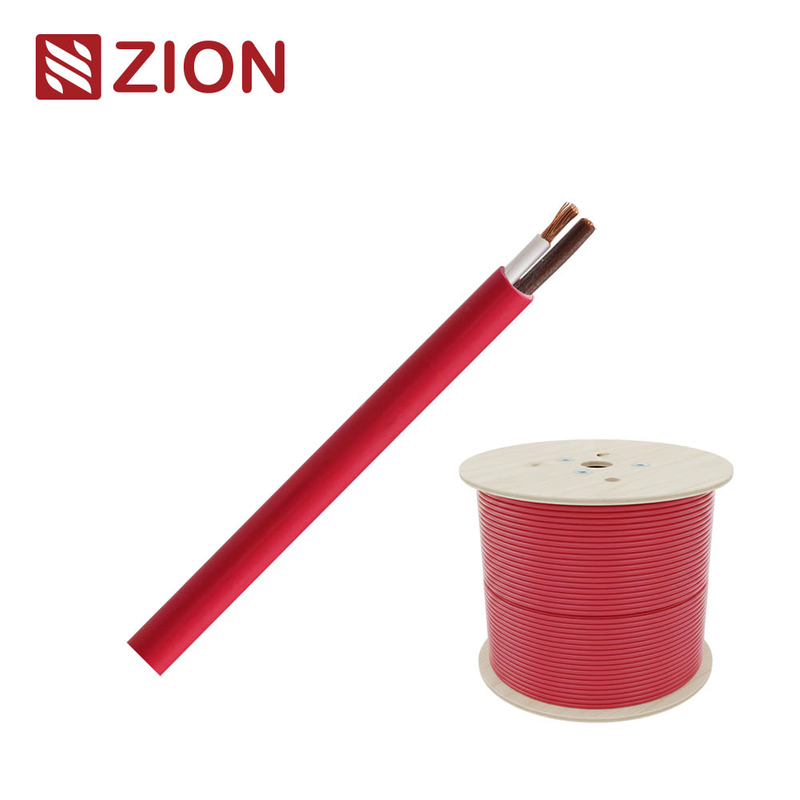

耐火ケーブル 2 * 1.5 sq mm | IEC 60331-21 (FE90) / LSZH / BS 6387 準拠 (赤 RAL 3000)
| 項目 | 仕様 |
|---|---|
| 製品名 | 耐火ケーブル |
| 型番 | FR331-UN-0215 |
| 構造タイプ | CU / FR / LSZH (非シールド) |
| 導体材料 | 撚り線裸銅 (クラス 5, EN 60228) |
| 導体サイズ | 28 * 0.25 mm |
| 公称断面積 | 2 * 1.5 sq mm |
| 定格電圧 | 300 / 500 V |
| 動作温度 | −30 °C ~ +90 °C |
| 外被色 | 赤 RAL 3000 |
| 適用規格 | IEC 60331-21 (FE90), BS 6387 CAT B/C, IEC 60332-1-2, IEC 60332-3-24, EN 50266-2-4, CE, RoHS |
| コンポーネント | 材料 / 説明 | 規格 | 寸法 |
|---|---|---|---|
| 導体 | 撚り線裸銅 | EN 60228 | 28 * 0.25 mm |
| DC抵抗 (20 °C) | -- | EN 60228 | 13.3 Ω/km |
| 絶縁 | シリコーンゴム (耐熱) | IEC/EN 60811-203 | ≥ 0.45 mm |
| 絶縁直径 | -- | IEC/EN 60811-201 | 2.4 ± 0.1 mm |
| 絶縁色 | 茶色 / 白色 | -- | -- |
| 絶縁抵抗 | > 200 MΩ/km | -- | -- |
| 全体シールド | -- (非シールドタイプ) | -- | -- |
| ドレインワイヤ | -- | -- | -- |
| 外被 | LSZH (低煙ゼロハロゲン) | IEC/EN 60811-202 | ≥ 0.6 mm |
| 外径 | -- | IEC/EN 60811-203 | 6.0 ± 0.2 mm |
| 撚りピッチ | -- | -- | 106 ± 10 mm |
| インダクタンス | -- | -- | 2.3 mH/km |
| 高電圧試験 | EN 50288-7 | 2.0 kV / 1 分 | -- |
| 試験項目 | 規格 | 説明 / 要件 |
|---|---|---|
| 耐火性 | IEC 60331-21 (FE90) / BS 6387 CAT B, CAT C | 750-850 °Cで90分間回路の完全性を維持 |
| 難燃性 | IEC 60332-1-2 / IEC 60332-3-24 / EN 50266-2-4 | 単線および束ねられたケーブルでの火炎の広がりを抑制 |
| 発煙濃度 | IEC 61034-1/2 | 低煙排出により、火災時の視認性を確保 |
| 腐食性ガス排出 | IEC 60754-1/2 / EN 50267 | 低酸性ガス、ハロゲンフリー |
| RoHS準拠 | EU指令2011/65/EU | 確認済み (Pb, Cd, Hg, Cr⁶⁺, PBB, PBDEフリー) |
