| 起源の場所: | ニンボ、上海 |
|---|---|
| ブランド名: | Zion communication |
| モデル番号: | FR331-UN |
| 最小注文数量: | 10km |
| パッケージの詳細: | ロール、木製スプール、カートン、パレット |
| 受渡し時間: | 普通25仕事日 |
| ハイライト: | 2 × 2.5 平方 mm 耐火性ケーブル,IEC 60331-21 (FE90) 火災警報ケーブル,LSZH FE90 ケーブル |
||
|---|---|---|---|
| アイテム | 仕様 |
|---|---|

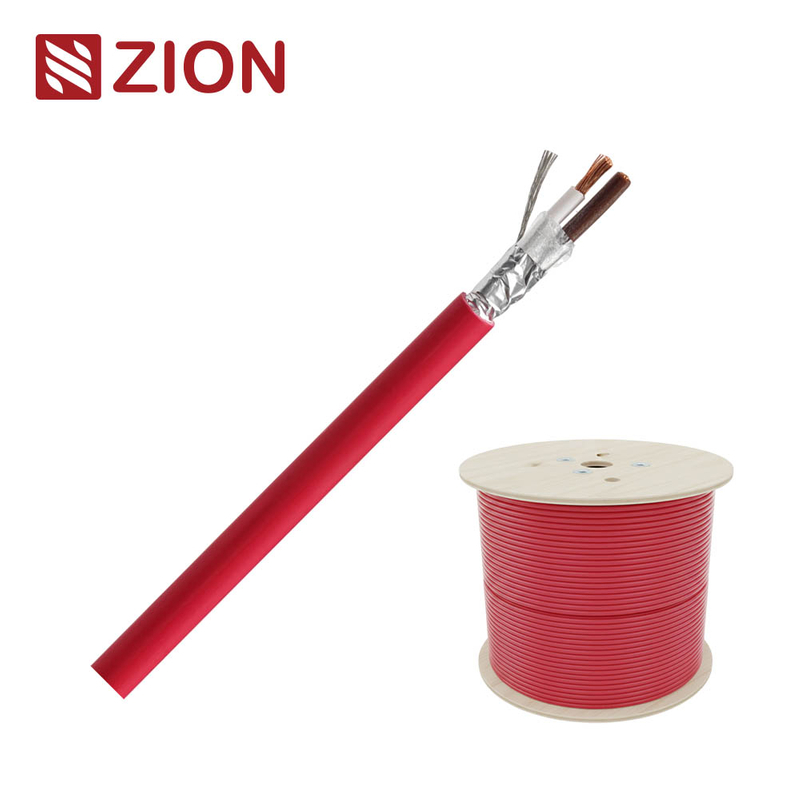

| 製品名 | 耐火ケーブル |
| 型番 | FR331-0S-0225 |
| 工事の種類 | CU / FR / OS / LSZH (総合審査) |
| 導体材質 | 撚り線裸銅 (クラス 5、EN 60228) |
| 導体サイズ | 45×0.25mm |
| 公称断面積 | 2×2.5平方mm |
| 定格電圧 | 300/500V |
| 動作温度 | −30℃〜＋90℃ |
| アウターカラー | レッド RAL 3000 |
| 適用規格 | IEC 60331-21 (FE90)、BS 6387 CAT B/C、IEC 60332-1-2、IEC 60332-3-24、EN 50266-2-4、CE、RoHS |
| 成分 | 素材/説明 | 標準 | 寸法 |
|---|---|---|---|
| 導体 | 撚り線裸銅 | EN 60228 | 45×0.25mm |
| 直流抵抗(20℃) | -- | EN 60228 | 7.98Ω/km |
| 絶縁 | シリコーンゴム(耐熱) | IEC/EN 60811-203 | 厚さ0.5mm |
| 絶縁体直径 | -- | IEC/EN 60811-201 | 3.1±0.1mm |
| 断熱材の色 | ブラウン/ホワイト | -- | -- |
| 絶縁抵抗 | > 200MΩ/km | -- | -- |
| 全体画面 | アルミ箔（重ねて） | -- | 0.04×24mm |
| ドレインワイヤー | 錫メッキ銅 (7 × 0.3 mm) | -- | -- |
| アウターシース | LSZH (低煙ゼロハロゲン) | IEC/EN 60811-202 | 厚さ0.7mm |
| 外径 | -- | IEC/EN 60811-203 | 7.8±0.2mm |
| ツイストのピッチ | -- | -- | 136±10mm |
| インダクタンス | -- | -- | 2.3mH/km |
| 高電圧試験 | EN 50288-7 | 2.0kV/1分 | -- |
| テスト項目 | 標準 | 説明/要件 |
|---|---|---|
| 耐火性 | IEC 60331-21 (FE90) / BS 6387 CAT B、CAT C | 750 ～ 850 °C で 90 分間回路の完全性を維持 |
| 火炎伝播 | IEC 60332-1-2 / IEC 60332-3-24 / EN 50266-2-4 | 単一ケーブルおよび束ねられたケーブルでの火炎の広がりを制限します。 |
| 煙の密度 | IEC 61034-1/2 | 発煙が少ないため、火災時の視認性が確保されます。 |
| 腐食性ガスの発生 | IEC 60754-1/2 / EN 50267 | 酸性ガスの発生が少なく、ハロゲンフリー |
| RoHS準拠 | EU 指令 2011/65/EU | 確認済み (Pb、Cd、Hg、Cr⁶⁺、PBB、PBDE フリー) |
