| 起源の場所: | ニンボ、上海 |
|---|---|
| ブランド名: | Zion communication |
| モデル番号: | FR331-OS |
| 最小注文数量: | 10km |
| パッケージの詳細: | ロール、木製スプール、カートン、パレット |
| 受渡し時間: | 普通25仕事日 |
| ハイライト: | 3 × 2.5 sq mm 耐火性ケーブル,IEC 60331-21 (FE90) 火災警報ケーブル,LSZH 耐火ケーブル |
||
|---|---|---|---|
| ポイント | 仕様 |
|---|---|

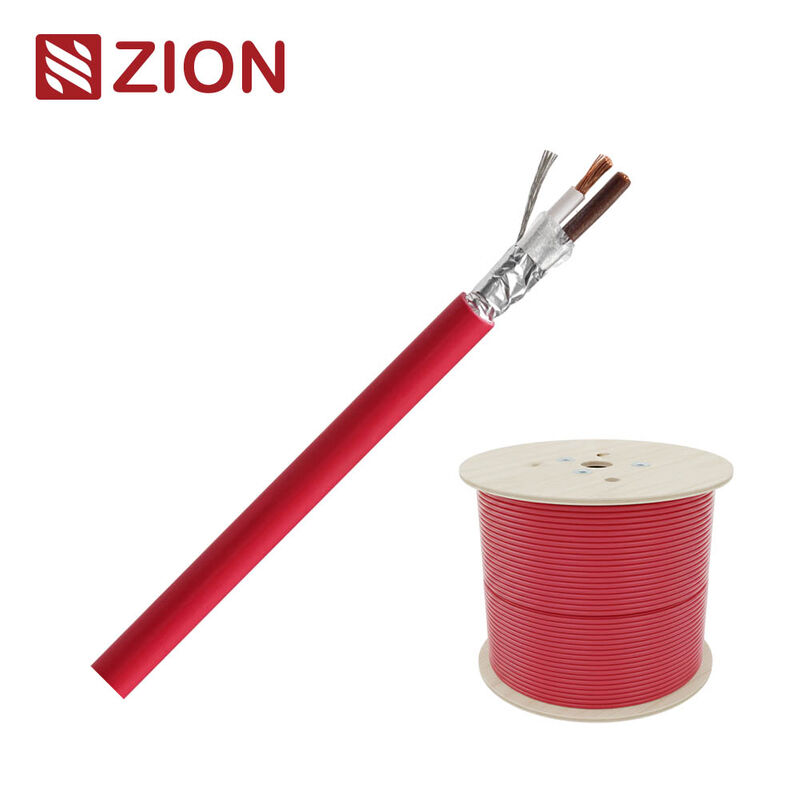

| 製品名 | 耐火ケーブル |
| モデル番号 | FR331-OS-0325 |
| 建築の種類 | CU / FR / OS / LSZH (全体的にスクリーニング) |
| 導体材料 | 横断した赤銅 (クラス5,EN 60228) |
| 導体サイズ | 45 × 0.25 mm |
| 定数横断 | 3 × 2.5平方ミリ |
| 定位電圧 | 300 / 500V |
| 動作温度 | −30 °C ~ +90 °C |
| 外の色 | 赤いRAL 3000 |
| 適用される基準 | IEC 60331-21 (FE90),BS 6387 CAT B/C,IEC 60332-1-2,IEC 60332-3-24,EN 50266-2-4,CE,RoHS |
| 構成要素 | 材料 / 記述 | スタンダード | サイズ |
|---|---|---|---|
| 指揮者 | 横断した銅 | EN 60228 | 45 × 0.25 mm |
| DC抵抗 (20 °C) | - そうだ | EN 60228 | 7.98 Ω/km |
| 断熱装置 | シリコンゴム (耐熱性) | IEC/EN 60811-203 | 0厚さ5mm |
| 隔熱直径 | - そうだ | IEC/EN 60811-201 | 3.1 ± 0.1 mm |
| 隔熱色 | ブラウン / ホワイト / ブラック | - そうだ | - そうだ |
| 断熱抵抗 | > 200 MΩ/km | - そうだ | - そうだ |
| 画面全体 | アルミホイル (重覆) | - そうだ | 0.04 × 24 mm |
| 排水線 | 缶詰銅 (7 × 0.3 mm) | - そうだ | - そうだ |
| 外殻 | LSZH (低煙ゼロハロゲン) | IEC/EN 60811-202 | 0厚さ9mm |
| 外径 | - そうだ | IEC/EN 60811-203 | 8.7 ± 0.2 mm |
| ピッチ・オブ・ツイスト | - そうだ | - そうだ | 136 ± 10 mm |
| 誘導力 | - そうだ | - そうだ | 2.3 mH/km |
| 高電圧試験 | EN 50288-7 | 2.0kV / 1分 | - そうだ |
| 試験項目 | スタンダード | 記述 / 要求 |
|---|---|---|
| 耐火性 | IEC 60331-21 (FE90) / BS 6387 CAT B, CAT C | 750~850°Cで90分間回路の整合性を維持する |
| 炎 の 拡散 | IEC 60332-1-2 / IEC 60332-3-24 / EN 50266-2-4 | シングルケーブルやバンドルケーブルに炎の拡散を制限する |
| 煙の密度 | IEC 61034-1/2 | 低煙放出が火事時の視力を確保する |
| 腐食性ガスの排出量 | IEC 60754-1/2 / EN 50267 | 低酸性ガス放出,ハロゲンなし |
| RoHS 準拠 | EU指令 2011/65/EU | 確認 (Pb,Cd,Hg,Cr6+,PBB,PBDEフリー) |
