| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Zion communication OR OEM |
| 証明: | ISO, CE, RoHS, UL |
| モデル番号: | ネットワーク・ラック・キャビネット |
| 最小注文数量: | 1,000 PC |
| パッケージの詳細: | 1つのPC/Plastic袋、PCS/Carton |
| 受渡し時間: | 普通10仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 30,000 PCS/月 |
| モデル: | ネットワーク・ラック・キャビネット | Bnad: | ザイオン通信 |
|---|---|---|---|
| 色: | ブラック、グレー | 積載量: | 60kg |
| ハイライト: | 軽量エッジキャビネット ネットワークキャビネット,フラットパック輸送 サーバーラック,静荷重300kg データセンターキャビネット |
||

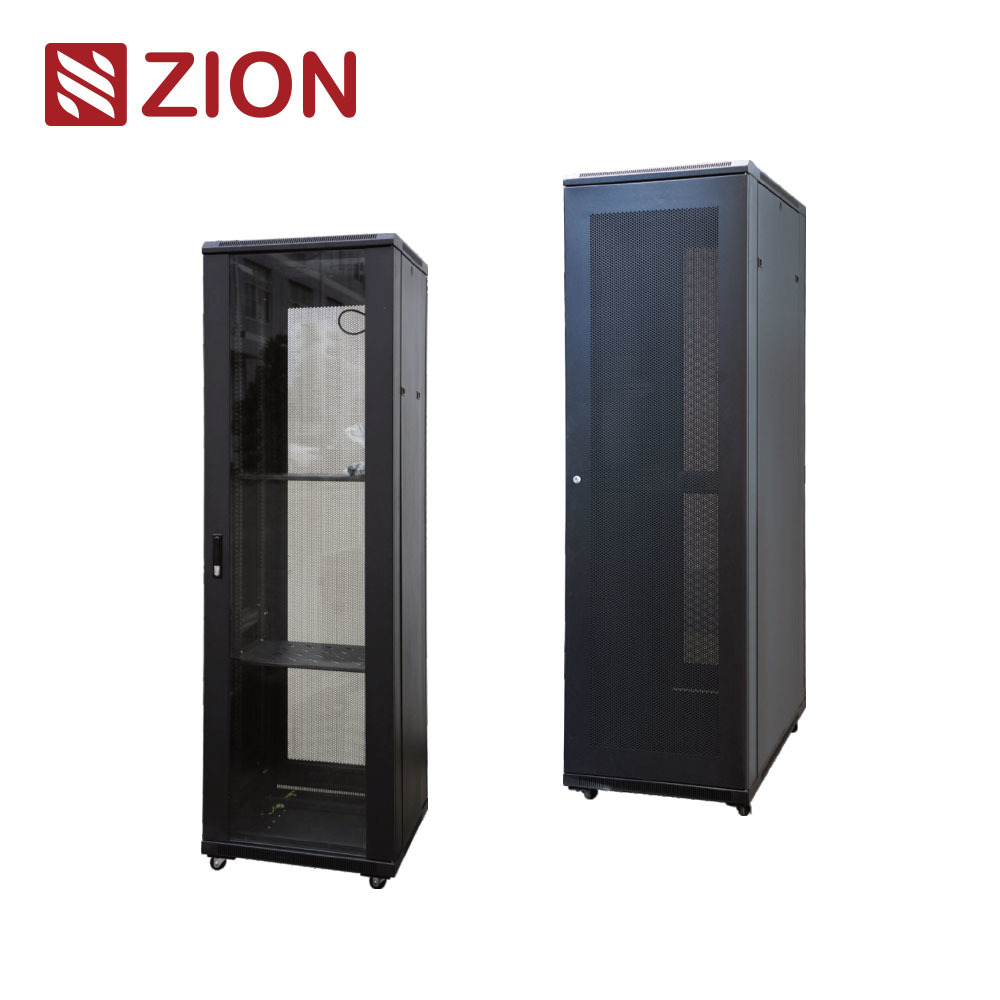

シンプルで正確な構造設計の軽量なエッジキャビネットとして配置されています. それはネットワーク,通信,セキュリティ,操作的な設置と制御されたコストが重用超重ビルドよりも重要であるデータ通信機器.
フレームの安定性,柔軟なマウント構造,基本的なケーブル管理の準備性,およびフラットパック輸送の効率性プロジェクトが実際に必要とするより大きなキャビネットクラスを購入するよりも.
ZEシリーズは,シンプルな展開,アクセシブルなメンテナンス,軽量なエッジ使用を中心に設計されています.その主要機能は,完全なサーバーグレードの囲いのコストと重量なしで信頼性の高いインストールを必要とするプロジェクトをサポートします.
| 特徴 | 設計点 | エンジニアリング 価値 |
|---|---|---|
| 精密 な 構造 設計 | 溶接したフレーム構造 | エッジ機器のインストールに安定した基本的なサポートを提供します |
| 平包装輸送 | 組み合わさずの輸送は約40%に縮小します | 導入プロジェクトにおける貨物と貯蔵コストを削減する |
| 温かいガラス フロントドア | 180°以上開く | 視力を改善し,フロントメンテナンスアクセス |
| 取れるパネル | 側パネルとロック付きの裏ドア | フィールドチームへのサービスアクセスが速くなります |
| 足 と カスター | 安定性のために調整可能な足,移動性のためにローバー | キャビネット移動と最終位置付けをサポート |
| ケーブル管理 準備 | 上部入口と下部の調整可能なケーブル入口 | 辺縁の場所での設置の清潔さを向上させる |
| 調節可能 の 固定 線路 | S型プロファイルは前後を移動します | より多くの設備の深さ組み合わせにフィットします |
| アクセサリー 互換性 | 標準的なラックアクセサリーをサポート | 一般的なアップグレードのために時間とともに使用可能なキャビネットを維持します |
エンジニアや購入者にとって最も重要な基準は 材料の厚さ,静的負荷能力,基準の遵守, 建設レベルが計画された敷地と一致するかどうかですZEシリーズは明らかに重いキャビネットの下に置かれているより軽く,より経済的な囲いが欲しいときに便利です.
| ポイント | 仕様 | 選択の意味 |
|---|---|---|
| フレーム素材 | SPCC 高品質の冷物鋼 | 軽量型囲い建造に適した基礎材料 |
| モントプロファイルの厚さ | 2.0 mm | 軽いキャビネットプラットフォームでも信頼性を高めるのに役立ちます |
| フレームとマウントアングルの厚さ | 1.2mm | サーバグレードのプラットフォームに対して軽量な使用を目的としていることを示しています |
| 玄関ドア境界の厚さ | 1.2mm | 基本ドア強度と使用可能性をサポートします |
| 他の部品 厚さ | 0.8mm | キャビネットの重量とコストを低くします |
| 表面処理 | 減脂 → 漬け込み → リン酸化 → 静電粉末塗装 | 仕上げの一貫性と耐腐蝕性を向上させる |
| 静的負荷能力 | 300kgまで | 軽量用エッジ使用の決定基準 |
| 保護レベル | IP20 | 室内の制御環境に適しています |
| 基準の遵守 | ANSI/EIA RS-310-D,IEC 60297-2,DIN 41491 第1部分と第7部分 GB/T 3047.2-92 | グローバル19インチラック機器との互換性をサポート |
ZEシリーズは,設備の負荷が適度で,インストールがシンプルであるエッジおよび分散展開に最も適しています.セキュリティノード通信用キャビネットも
| 適用する | 典型 的 な 必要 | 閣僚の重点を推奨する |
|---|---|---|
| エッジネットワークサイト | コンパクトな構造型住宅 | 実用的な深さとシンプルなケーブルエントリープランニングを使用 |
| テレコムルーム | 混合通信機器の信頼性のあるサポート | 列車の調整とドアアクセスに優先 |
| セキュリティシステム | シンプルで組織的な装置の設置 | パネルアクセスと管理可能な負荷に焦点を当てます |
| データ通信ノード | 標準的な19インチ・互換性 | 将来の空きスペースのために正しいUの高さと深さを選択します |
| 支部 / 部署 | 経済的展開と輸送効率 | フラットパックでの配達を利用する |
ZEが重いキャビネットよりも安いかではなく プロジェクトが本当に ZEが提供するように設計されたよりも 構造的な幅が必要かどうかです多くの辺縁サイトでは答えはノーです
| プロジェクトがこんな感じなら | 主な懸念事項 | より良い選択 | なぜ? |
|---|---|---|---|
| 設備の負荷が適度な分岐部または辺縁部 | 費用効率の良い展開 | ZE 軽量用エッジキャビネット | 適度な負荷と実用的な展開のニーズに合致します |
| 荷物の輸送を削減し,配送を容易にする | ロジスティック | フラットパック輸送モデル | 輸送量を大幅に減らす |
| 前部へのアクセスと目に見える機器のチェックを頻繁に行う必要があります | メンテナンスの便利性 | 180° 開口のガラス製の門 | アクセシビリティと検査の可視性を向上させる |
| 1つのキャビネットで混合装置の深さ | マウント柔軟性 | 調節可能なS型固定レール | 異なる機器の深さに適した |
| 重いサーバー,密集したバッテリー,または重量装備 | 負荷幅 | 代わりに重いキャビネットプラットフォームをチェック | 300 kg の静的負荷は,ZEの使用可能な境界を定義します |
| 広いモデルと将来のケーブル拡張が必要です | 空間計画 | 800mm 幅のファミリーとより深いモデルを選択 | 設備の柔軟性や余分な容量を向上させる |
ZEシリーズでは,幅,深さ,高さの組み合わせが18Uから47Uまで広く提供されています.600mmか800mmの幅が適切な安易性を与えるか.
| U範囲 | 600 mm 幅 例 | 800 mm 幅 例 | 典型的な用途 |
|---|---|---|---|
| 18U / 22U | ZE6618 / ZE6818 / ZE6918 / ZE6018; ZE6622 / ZE6822 / ZE6922 / ZE6022 | ZE8618 / ZE8818 / ZE8918 / ZE8018; ZE8622 / ZE8822 / ZE8922 / ZE8022 | コンパクト・ミディアム・エッジ・サイト |
| 27U / 32U | ZE6627 / ZE6827 / ZE6927 / ZE6027; ZE6632 / ZE6832 / ZE6932 / ZE6032 | ZE8627 / ZE8827 / ZE8927 / ZE8027; ZE8632 / ZE8832 / ZE8932 / ZE8032 | 典型的な支店と通信室 |
| 37U / 42U | ZE6637 / ZE6837 / ZE6937 / ZE6037; ZE6642 / ZE6842 / ZE6042 / ZE6242 | ZE8637 / ZE8837 / ZE8937 / ZE8037; ZE8642 / ZE8842 / ZE8042 / ZE8242 | 大型端末ノードと通信キャビネット |
| 45U / 47U | ZE6645 / ZE6845 / ZE6045 / ZE6245; ZE6647 / ZE6847 / ZE6047 / ZE6247 | ZE8645 / ZE8845 / ZE8045 / ZE8245; ZE8647 / ZE8847 / ZE8047 / ZE8247 | 軽い構造がまだ許容される高いキャビネット |
ZEプラットフォームは 基本的にコスト効率の良い エッジデプロイですしかし,軽量化構造が 敷地内の実際の設備の負荷と メンテナンスパターンに 合わせている場合にのみ.
| 評価領域 | 誤り の 適用 の リスク | ZEキャビネットのメリット | 実践 的 な 影響 |
|---|---|---|---|
| プロジェクト 費用 | 重いキャビネットクラスへの過剰支出 | 軽量運転の経済的な配置 | 費用に敏感な分散展開に最適 |
| ロジスティック | 高輸送量と展開摩擦 | 平面包装での配送は出荷量を削減する | 多サイトプロジェクトにおける貨物輸送効率を向上させる |
| メンテナンス アクセス | 遅いサービスと前後へのアクセスが不快 | 玄関の扉を180°開け,外すパネル | インストーラとサービスチームへの フィールドアクセスの促進 |
| ケーブルルーティング | 混沌としたまたは非効率的なケーブル入路計画 | 上部入口と下部入口を調節できる | エンド環境におけるよりクリーンな設置 |
| 負荷率 | 装置の意図された質量を超えたZEを使用する | 静的負荷300 kgの制限値 | 重いプラットフォームに移動するときに定義するのに役立ちます |
| ライフサイクルの柔軟性 | 時間の経過とともにアクセサリーの不一致 | 標準ラックアクセサリーの互換性 | 要求が適度に変化するにつれてプラットフォームを有効にします |
ZE スタンドネットワークキャビネットは,エッジと分散展開のための実践的な軽量キャビネットです. 溶接フレーム,調整可能なマウント構造,ガラスフロントアクセス,ケーブルエントリー柔軟性,適度な設備の負荷と効率的な展開が優先されている場合,便利です..
注文前に6つの項目を確認してください. 必要なU高さ,キャビネット幅,キャビネット深さ,設備総重量,ケーブル入口方向,配送の好み.プロジェクトに重いキャビネットシリーズが必要かどうか.
