| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Zion communication OR OEM |
| 証明: | ISO, CE, RoHS, UL |
| モデル番号: | ネットワーク・ラック・キャビネット |
| 最小注文数量: | 1,000 PC |
| パッケージの詳細: | 1つのPC/Plastic袋、PCS/Carton |
| 受渡し時間: | 普通10仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 30,000 PCS/月 |
| モデル: | 銅線ケーブル配線 | Bnad: | ザイオン通信 |
|---|---|---|---|
| 色: | ブラック、グレー | 積載量: | 60kg |
CAT6A カテゴリ6A 非シールド 工具不要 RJ45 プラグ。迅速な現場終端処理、信頼性の高い電気的接触、構造化銅ケーブル配線システムでの便利な設置のために設計されています。

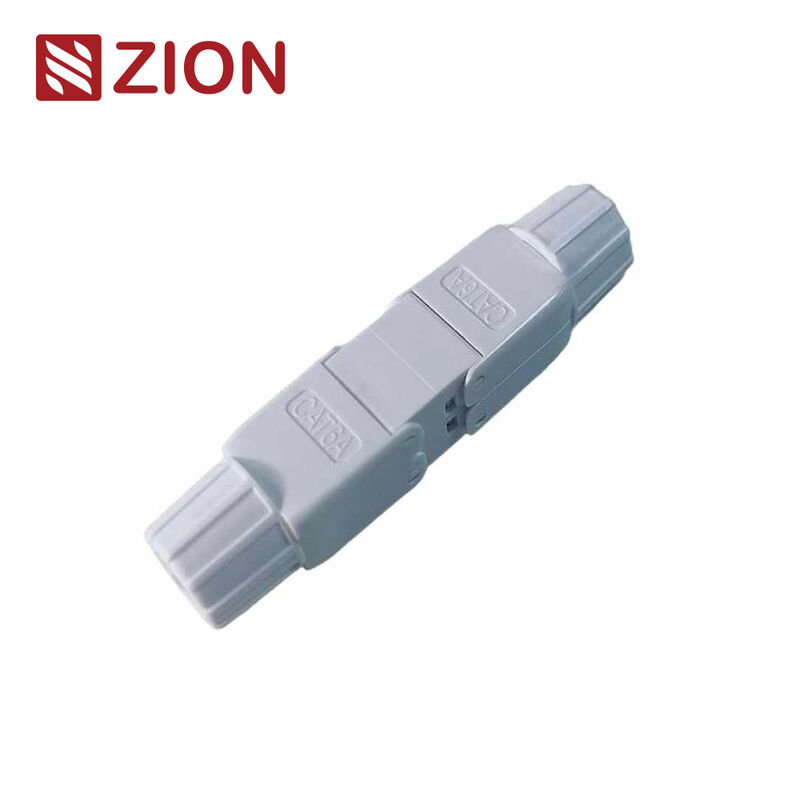

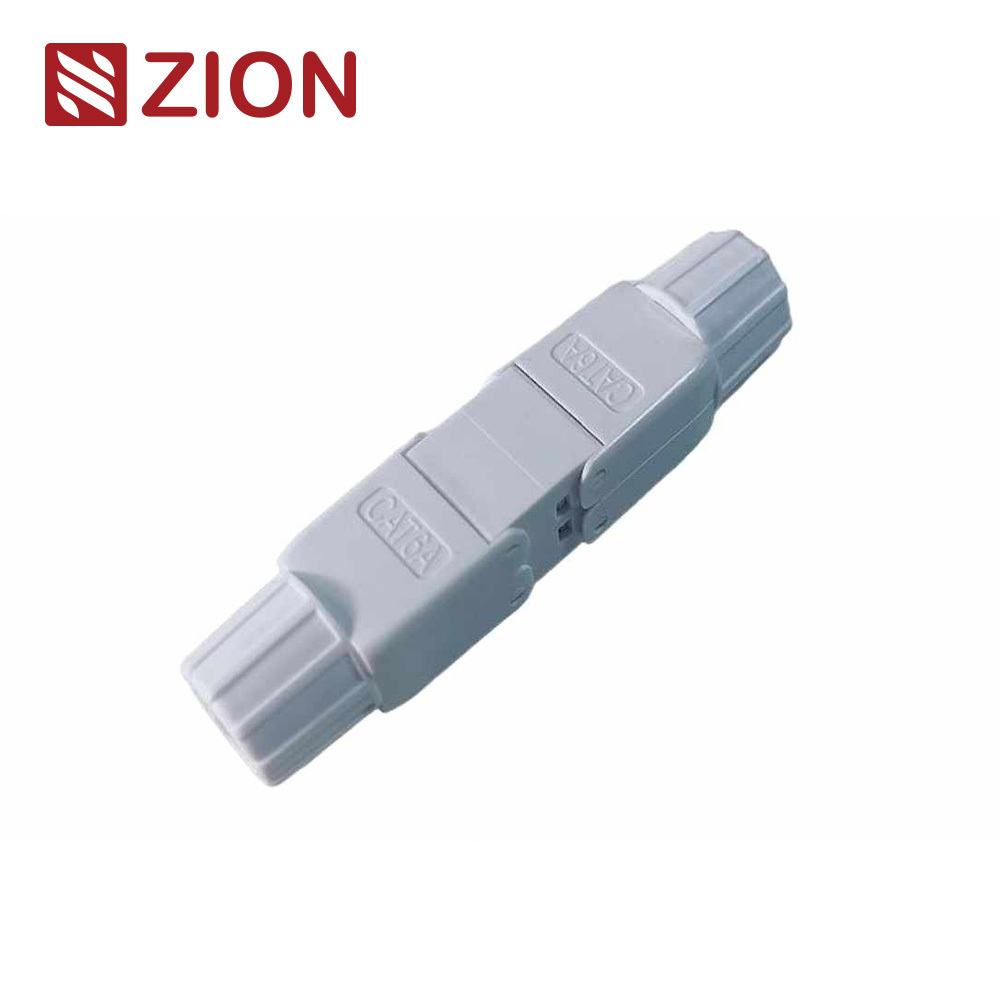

RJ45 UTP CAT6A 工具不要プラグ
CAT6A
RJ45 UTP
工具不要
非シールド
22/23/24AWGクイックテイクアウェイ
このCAT6A UTP 工具不要プラグは、高速銅ケーブル配線リンクのために、迅速な現場組み立て、幅広い導体互換性、信頼性の高い接続性能を必要とするインストーラーにとって実用的な選択肢です。
ZION RJ45 UTP CAT6A 工具不要プラグは、迅速な設置と安定した接触性能が重要な構造化配線プロジェクトにおける効率的な現場終端処理のために設計されています。非シールド設計は、プロフェッショナルなネットワーク環境におけるCAT6A銅ケーブル接続のためのクリーンで実用的なソリューションを提供します。
22AWG、23AWG、24AWGサイズの単線および撚り線導体の両方と互換性があり、このプラグは、エンタープライズ、商業、および一般的な配線アプリケーション全体で柔軟な設置ニーズをサポートします。
RJ45の現場終端処理作業の設置手順を簡素化し、効率を向上させます。
構造化配線システムにおける高性能非シールド銅ネットワークリンクのために設計されています。
22AWG、23AWG、24AWGケーブルサイズの単線および撚り線導体の両方をサポートします。
信頼性の高い接続安定性のために、リン青銅金メッキピンと新しいPCプラスチック材料を使用しています。
| 項目 | 仕様 |
|---|---|
| 製品名 | RJ45 UTP CAT6A 工具不要プラグ |
| SKU | ZC-603SU-C6A |
| タイプ | CAT6A RJ45 非シールド 工具不要プラグ |
| カラー | ホワイト |
| 準拠 | RoHS、REACH準拠 |
| ケーブルタイプ | 単線および撚り線 |
| 導体サイズ | 22AWG / 23AWG / 24AWG |
| 接触抵抗 | 20mオーム |
| 絶縁抵抗 | 500Mオーム以下 @100 V DC |
| 耐電圧 | DC1000V / AC700V RMS 60Hz、1分 |
| パーマネントリンク注記 | CAT6AパーマネントリンクはANSI/TIA/EIA 568B.2-10に準拠しています |
| プラスチック材料 | 新しいPC |
| 金メッキピン | リン青銅、金メッキ 3μ |
| 端子ピン | リン青銅、亜鉛メッキ |
| RJ45接触寿命 | 750回以上 |
| IDC端子寿命 | 250回以上 |
| 保管温度 | -40℃～+70℃ |
| 動作温度 | -10℃～+60℃ |
アップロードされたファイル内の説明図は、実用的な6段階の設置フローを示しています：ケーブルジャケットを約2cm剥がし、導体をT568に従ってIDCに配置し、余分なワイヤーをトリミングし、IDCをコネクタ本体に挿入し、ワイヤーが完全に収まるまで金属ハウジングの両側を押し、完成品の組み立てを完了します。この設計は、制御可能で再現可能な現場終端処理をサポートします。
終端処理のために導体を準備するためにケーブルジャケットを剥がします。
T568端子シーケンスに従ってワイヤーをIDCに配置します。
余分なワイヤーをトリミングし、ハウジングを押してコネクタの組み立てを完了します。
構造化配線および一般的なネットワーク展開における迅速な現場RJ45終端処理に適しています。
一貫した接続品質を必要とする高性能非シールド銅配線アプリケーションのために設計されています。
オフィスネットワーク、通信室、スマートビルディングシステム、および標準的なエンタープライズ設置でうまく機能します。
プロジェクト調達、請負業者ソーシング、およびOEM接続ソリューションのための実用的なコネクタオプションです。
