| 繊維の単位: | G652D、G657A1/2、G655 | コネクタ: | SC |
|---|---|---|---|
| ジャケット: | LSZHかポリ塩化ビニール… | 色: | IEC 60304による12色 |
| パッケージ: | 1つのPC/Plastic袋、PCS/Carton | ||
| ハイライト: | ポリ塩化ビニールSC繊維パッチ ケーブル,SC繊維パッチ ケーブル,scの繊維光学のパッチ・コード |
||
| コード | パッチコード&ピグテール |
|---|---|
| A側 | コネクタタイプ:SC / LC / ST / FC / D4 / E2000 / MU フェルールタイプ:UPC | APC |
| B側 | コネクタタイプ:SC / LC / ST / FC / D4 / E2000 / MU フェルールタイプ:UPC | APC |
| ファイバーモデル | SM:G652D | G657A1 | G657A2 | G657B3 | G655 MM:OM1 | OM2 | OM3-150 | OM3-300 | OM4-550 | OM5 |
| ケーブル直径 | φ0.9mm | φ2.0mm | φ3.0mm |
| コア数 | SX | DX |
| ジャケット | 材質:PVC | LSZH | OFNR | RE | TPU 色:黄色 | 青 | 緑 | カスタマイズ |
| ケーブル長 | 1m | 2m | 3m | 5m | 10m |
| パラメータ | シングルモード | マルチモード |
|---|---|---|
| 挿入損失(標準) | ≤0.2 dB | ≤0.2 dB |
| 挿入損失(最大) | ≤0.3 dB | ≤0.3 dB |
| リターンロス(APC) | ≥60 dB | ≥35 dB |
| リターンロス(UPC) | ≥50 dB | ≥35 dB |
| 嵌合耐久性 | ≤0.2 dB | |
| 耐久性 | ≥1000回 | |
| 動作温度 | -20℃~85℃ / -40℃~85℃ | |
| 画像 | 説明 | タイプ |
|---|---|---|

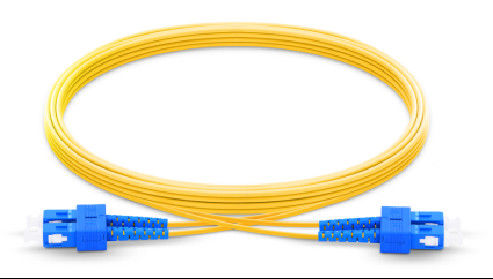

| SC UPC to SC UPC デュプレックス G.652.D シングルモード PVC 2.0mm -2m(6ft) FOPC 2121D112-2(7242113)SM(OS2)G.652.D/G.657.A1/G.657.A2 | SC to SC タイプ、銅ケーブル、光ファイバーパッチコード | |

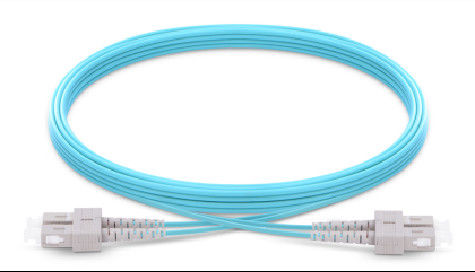

| SC UPC to SC UPC デュプレックス OM1 マルチモード PVC 2.0mm -2m(6ft) FOPC 2121D412-2(7242114)OM2 G.652.D/G.657.A1/G.657.A2 | SC to SC タイプ、銅ケーブル、光ファイバーパッチコード | |

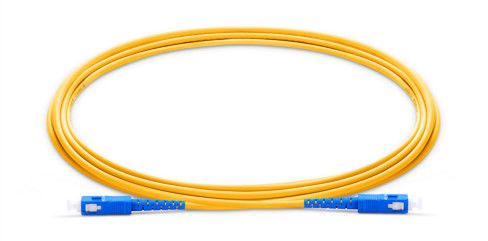

| SC UPC to SC UPC シンプレックス G.652.D シングルモード PVC 2.0mm -2m(6ft) FOPC 2121S112-2(7242115)SM(OS2)G.652.D/G.657.A1/G.657.A2 | SC to SC タイプ、銅ケーブル、光ファイバーパッチコード | |
| SC UPC to SC UPC シンプレックス OM1 マルチモード PVC 2.0mm -2m(6ft) FOPC 2121S412-2(7242116)OM1 G.652.D/G.657.A1/G.657.A2 | SC to SC タイプ、銅ケーブル、光ファイバーパッチコード | |
| SC APC to SC APC デュプレックス G.652.D シングルモード PVC 2.0mm -2m(6ft) FOPC 2222D112-2(7242117)SM(OS2)G.652.D/G.657.A1/G.657.A2 | SC to SC タイプ、銅ケーブル、光ファイバーパッチコード | |

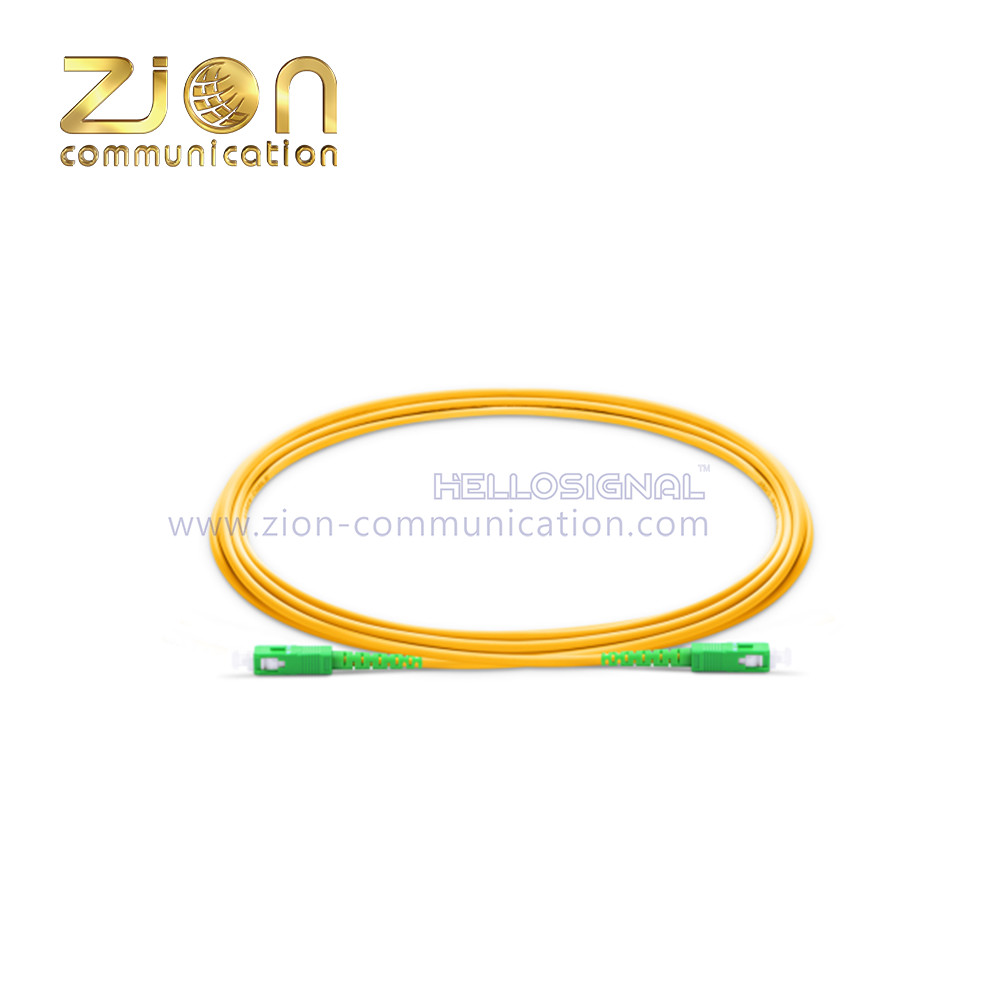

| SC APC to SC APC シンプレックス G.652.D シングルモード PVC 2.0mm -2m(6ft) FOPC 2222S112-2(7242118)SM(OS2)G.652.D/G.657.A1/G.657.A2 | SC to SC タイプ、銅ケーブル、光ファイバーパッチコード |
