| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL |
| 最小注文数量: | 制限なし |
| パッケージの詳細: | 10 PC/ポリ袋 |
| 受渡し時間: | 普通10仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 制限なし |
| 中心波長（nm）: | 1270~1610か1271~1611 | チャネル・スペーシング（GHz）: | 20 |
|---|---|---|---|
| チャネル通過帯域（@-0.5dBの帯域幅） （nm）: | ≥13 | 指向性（dB）: | ≥50 |
| リターンロス（db）: | ≥45 | 最高力の処理（MW）: | 300 |

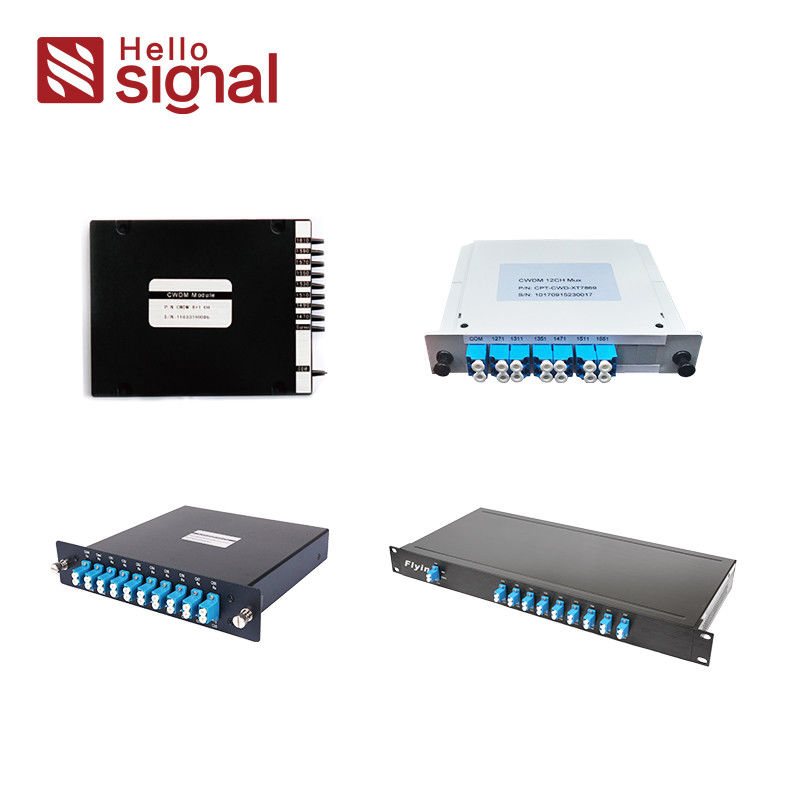

| ハイライト: | 低挿入損失 CWDM モジュール,高チャネル分離波長分割マルチプレクサ,エポキシフリー光路光マルチプレクサ |
||
| パラメータ | 4 チャンネル | 8 チャンネル | 16 チャンネル |
|---|---|---|---|
| 中央波長 (nm) | 1270~1610 または 1271~1611 | ||
| チャンネル間隔 (GHz) | 20 | ||
| チャンネルパスバンド (@-0.5dB帯域幅) (nm) | ≥13 | ||
| 挿入損失 (dB) | ≤15 | ≤25 | 低<3.5 標準<4.5 |
| 隔離 (dB) - 隣接する | ≥30 | ||
| 隔離 (dB) - 隣接していない | ≥40 | ||
| 挿入損失温度感度 (dB) | ≤0.5 | ||
| 波長温度変化 (nm/°C) | ≤0.002 | ||
| 偏光依存損失 (dB) | ≤0.2 | ||
| 偏光モード分散 (ps) | ≤0.1 | ||
| 指示性 (dB) | ≥50 | ||
| リターン損失 (dB) | ≥45 | ||
| 最大処理能力 (mW) | 300 | ||
| 動作温度 (°C) | -10~+70 | ||
| 保存温度 (°C) | -40~+85 | ||
| パッケージの寸法 (mm) | L100 × W80 × H10 | L120 x W80 x H18 (19" 1Uラックマウント) | |
| CWDM | チャンネル間隔 | チャンネル数 | 第1チャンネル | パッケージ | 繊維の直径 | 繊維の長さ | コネクタ |
|---|---|---|---|---|---|---|---|
| 設定オプション | C=20nm | 04=4チャンネル | 27=1270nm | 1=ABSボックスモジュール | 0=250μm | 1=1m | O=ゼロ |
| 08=8 チャンネル | ... ほら | 2=ラックマウント | 1=900μm | 2=2m | 1=FC/APC | ||
| 16=16チャンネル | 47=1470nm | 3=LGXボックス | 2=2.0mm | S=指定する | 2=FC/UPC | ||
| 18=18 チャンネル | 49=1490nm | 4=入れ方 | 3=3.0mm | 3=SCI/APC | |||
| N=Nチャンネル | ... ほら | 5=指定する | 4=SC/UPC | ||||
| 61=1610nm | 5=LC/APC | ||||||
| 6=LC/UPC | |||||||
| 7=ST | |||||||
| s=指定する |
