| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| 最小注文数量: | 50PCS |
| パッケージの詳細: | 10個/ビニール袋 |
| 受渡し時間: | 普通25日は後沈殿物を受け取った。 |
| 支払条件: | T/T |
| 供給の能力: | 制限なし |
| 体重: | <1.2kg | サイズ: | 227mm×160mm×70mm |
|---|---|---|---|
| ディスプレイ: | 5.6インチカラーLCD+タッチスクリーン | 使用温度: | -10°C~+50°C |
| 貯蔵温度: | -40°C~+70°C | ||
| ハイライト: | OTDR 光域反射計,光域反射計 OTDR,コンパクト光学領域反射計 |
||

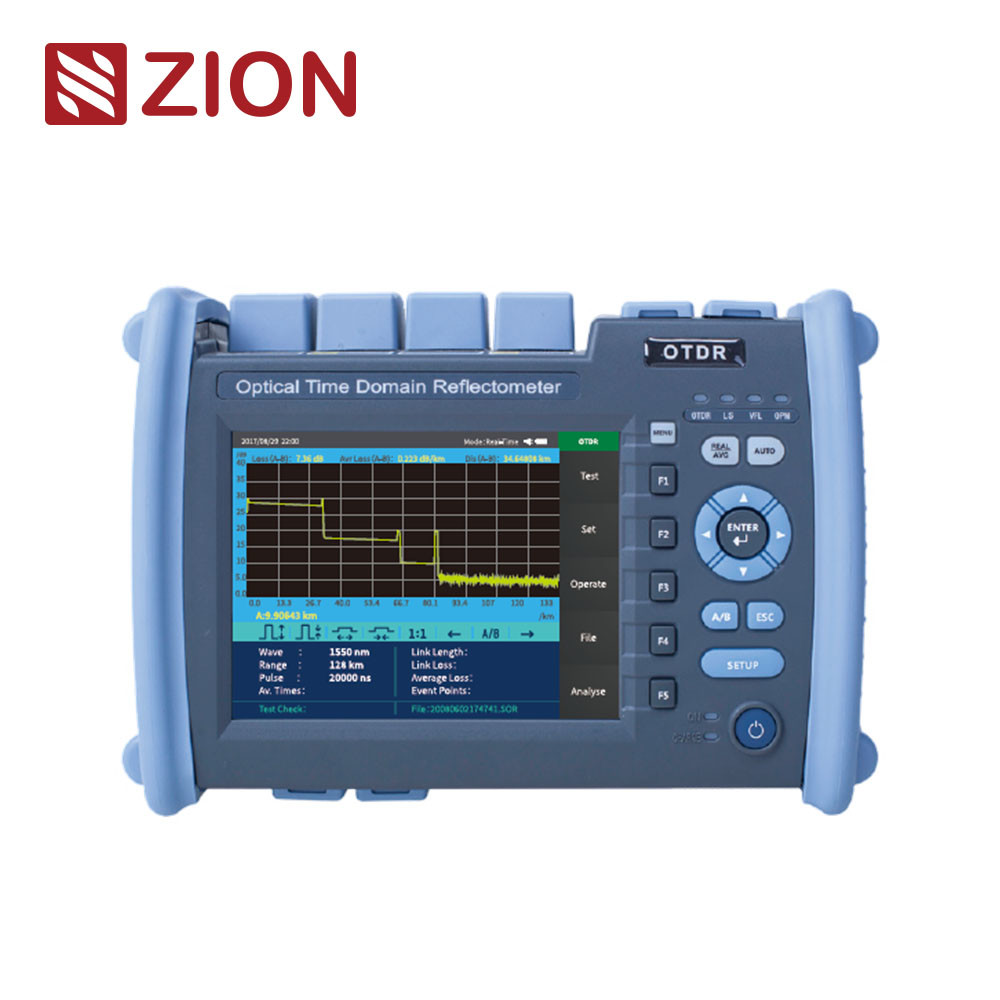

| ZCOTDR-6000P PON OTDRは5.6インチカラー画面を採用し,キーとタッチの二重操作.PONネットワークテストでは最大動的範囲が45dBであり,1:32の光学分割器を貫通することができます.視覚障害の位置を統合するイベントマップ,光学電源計,光源,光学損失テスト,光学端顔検出機能顧客がフィールドテストとメンテナンスを効率的に解決するのを助けるための多機能統合. それは主に長さ,損失,接続品質およびあらゆる種類の光ファイバーとケーブルの他のパラメータを測定するために使用されます. それは,広くエンジニアリング建設に使用することができます,光ファイバー通信システムの通信システムの緊急修理光ファイバーケーブルの開発と生産測定 | |||||||||||||
| 製品の特徴 | |||||||||||||
| • PON ネットワーク テスト, 1:32 スプリッター |  |
||||||||||||
| • データのバッチ処理,報告書の印刷 | |||||||||||||
| • コミュニケーションが中断されない オンラインテスト | |||||||||||||
| • 中国語と英語の名詞 | |||||||||||||
| • 標準 SOR ファイルの出力形式 | |||||||||||||
| • キー+タッチスクリーン 双重操作モード | |||||||||||||
| • PON OTDR/VFL/LS/OPM/イベントマップ/エンドフェイス検出/光学損失試験を統合 | |||||||||||||
| テクニカル仕様 | |||||||||||||
| ZCOTDR-6000P PON OTDR | |||||||||||||
| モデル | PD1 | PS1 | PS2 | PT1 | PT2 | PT3 | PT4 | ||||||
| 波長 | 1310nm±20nm 1550nm±20nm |
1625nm±20nm (フィルタリング) |
1650nm±5nm (フィルタリング) |
1310nm/1550nm±20nm 1625nm±20nm (フィルタリング) |
1310/1550nm±20nm 1650±5nm (フィルタリング) |
||||||||
| フィルター | / | 高度パス>1595nm イソレーション>40dB (1270nm~1585nm) |
バンドパス 1650nm±7nm 隔離性>40dB (1650nm±10nm) |
高度パス>1595nm イソレーション>40dB (1270nm~1585nm) |
バンドパス1650nm±7nm イソレーション>40dB (1650nm±10nm) |
||||||||
| 繊維の種類 | Gさん652 | ||||||||||||
| 最大動的範囲 | 37/35dB | 38dB | 38dB | 38/36/36dB | 40/38/38dB | 42/40/40dB | 38/36/36dB | ||||||
| イベント・ブラインド・ゾーン | 1m | 0.8m | |||||||||||
| ATT 盲目ゾーン | 6m | ||||||||||||
| PON 盲目ゾーン | 30m | ||||||||||||
| 試験範囲 | 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km | ||||||||||||
| パルス幅 | 3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns | ||||||||||||
| 範囲精度 | ± ((0.75m+ 検体間隔 40.005% x試験距離) | ||||||||||||
| 損失 決定 | ±0.001dB | ||||||||||||
| 損失の精度 | ±0.05dB/dB | ||||||||||||
| PON OTDR | |||||||||||||
| サンプルポイント | 16k~256k | ||||||||||||
| サンプル解像度 | 0.05m~16m | ||||||||||||
| 反射 正確さ | ±3dB | ||||||||||||
| ファイル形式 | SOR標準ファイル形式 | ||||||||||||
| 損失測定モード | 4点方法 / 5点方法 | ||||||||||||
| レーザー安全レベル | クラスII | ||||||||||||
| 更新率 | 3Hz (タイプ) | ||||||||||||
| データ保存 | インテマルストレージ:s3000曲線; エクステマルストレージ: 4Gビット | ||||||||||||
| コネクタ | FC/UPC (交換可能なsC,sT) | ||||||||||||
| データインターフェース | USB,ミニUSB,10M/100M イーサネットポート | ||||||||||||
| OPM | |||||||||||||
| 波長範囲 | 800nm~1700nm | ||||||||||||
| コネクタ | ユニバーサルジョイント FC/SC/ST | ||||||||||||
| 試験範囲 | -50dBm~+26dBm | ||||||||||||
| 不確実性 | ±5% | ||||||||||||
| カリブレーション波長 | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | ||||||||||||
| LS | |||||||||||||
| レーザータイプ | FP-LD | ||||||||||||
| 波長 | OTDR出力波長と一致する | ||||||||||||
| 出力 | ≥-5dBm | ||||||||||||
| 安定性 | CW,±0.5dB/15min (前熱15分後の試験) | ||||||||||||
| コネクタ | FC/UPC (交換可能な sc,sT) | ||||||||||||
| OpticalLoss Testindexは,上記のLSとOPMインデックスを指します. | |||||||||||||
| ほか | |||||||||||||
| ディスプレイ | 5.6インチカラーLCD+タッチスクリーン | ||||||||||||
| 電源 | AC/DCAアダプター:入力: 100V~240V,50/60Hz0.6A 出力: 12V~19V,15バッテリー 7.4V 5200mAh | ||||||||||||
| 作業温度 | -10°C~+50°C | ||||||||||||
| 貯蔵温度 | -40°C~+70°C | ||||||||||||
| 相対 の 湿度 | 0~95%,冷却しない | ||||||||||||
| 体重 | <1.2kg | ||||||||||||
| サイズ | 227mm×160mm×70mm | ||||||||||||
| ホストの機能: PON OTDR/OPM/VFL/Ls/イベントマップ/ファイバーエンド検出 (追加購入検出器) /光学損失テスト | |||||||||||||
| 設定リスト | |||||||||||||
| 違う | 名前 | 量 | コメント | ||||||||||
| 1 | ホスト | 1 | |||||||||||
| 2 | AC/DC アダプタ | 1 | |||||||||||
| 3 | Uディスク (分析ソフトウェア/ユーザーマニュアルを含む) | 1 | |||||||||||
| 4 | 触覚ペン | 1 | |||||||||||
| 5 | データライン | 1 | |||||||||||
| 6 | OTDR SC アダプタ | 1 | |||||||||||
| 7 | OPM SC アダプタ | 1 | |||||||||||
| 8 | ユーザーマニュアル | 1 | |||||||||||
| 9 | カリブレーション証明書 | 1 | |||||||||||
| 10 | 証明書/保証カード | 1 | |||||||||||
| 11 | 清潔な綿 | 10 | |||||||||||
| 12 | 革のハンドル | 1 | |||||||||||
| 13 | 楽器用の特別なバックパック | 1 | |||||||||||
