| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| 最小注文数量: | 50PCS |
| パッケージの詳細: | 10個/ビニール袋 |
| 受渡し時間: | 普通25日は後沈殿物を受け取った。 |
| 支払条件: | T/T |
| 供給の能力: | 制限なし |
| 体重: | ≤350g ((バッテリーも含む) | サイズ: | 173mm×82mm×37mm |
|---|---|---|---|
| 作業温度: | -10℃~+50℃ | 貯蔵温度: | -40°C~+70°C |
| 表示: | 3.5インチ 320×480 LCD | ||
| ハイライト: | ミニ光ファイバー反射計,LCD光ファイバー反射計,コンパクト光ファイバー反射計 |
||

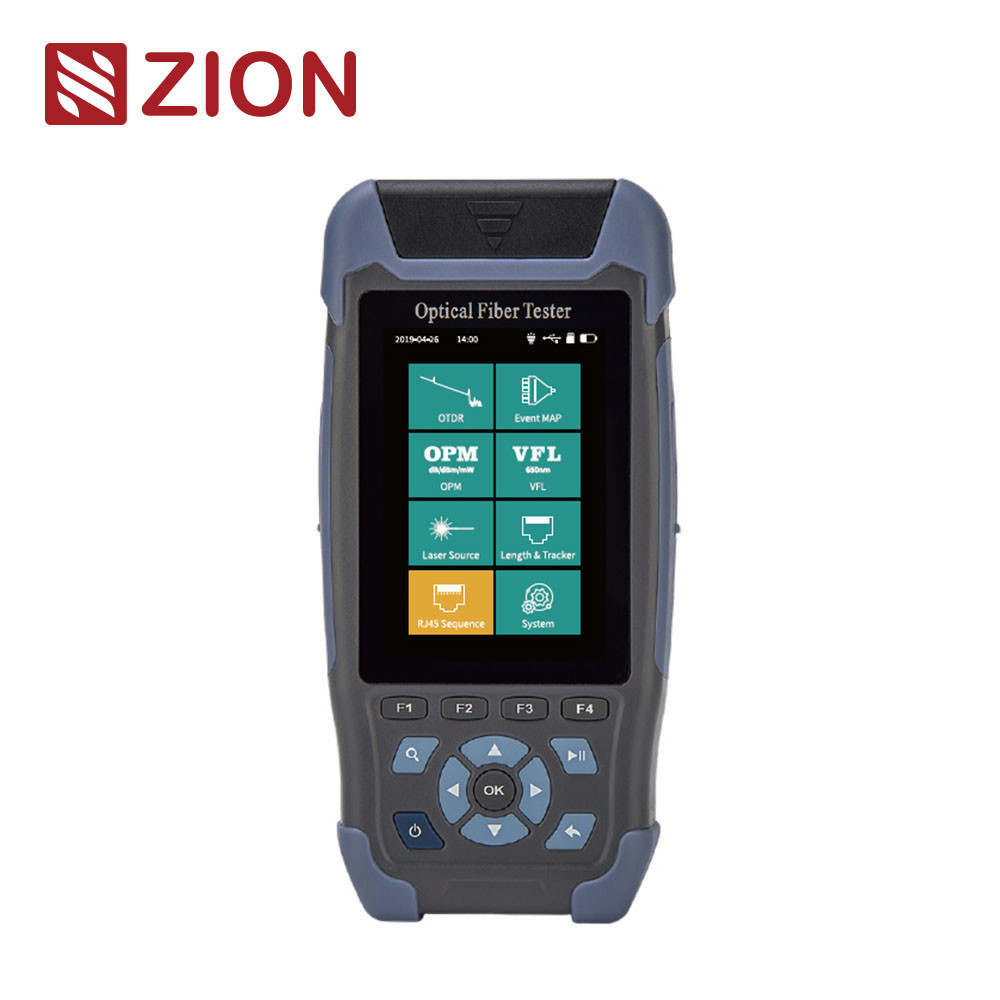

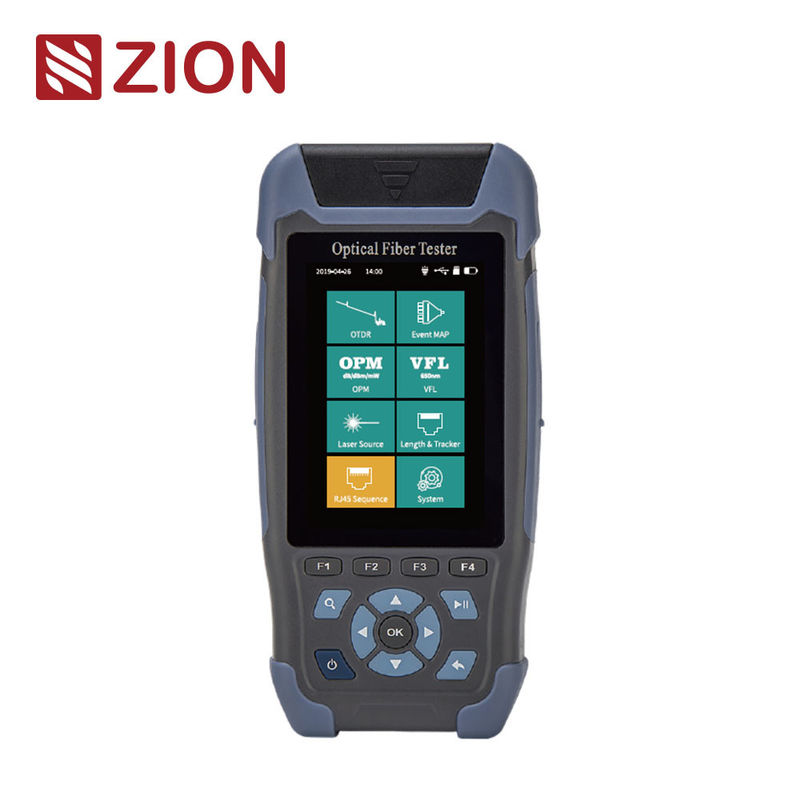

| ZCOTDR-3200 Mini Proシリーズ光波長領域反射測定器は、3.5インチカラーディスプレイ画面を採用しています。UI操作インターフェースはシンプルで操作が簡単です。OTDR、安定光源、光パワーメーター、視覚障害位置、ケーブルシーケンス、ケーブル長、ケーブルトラッカー、懐中電灯を統合しています。インテリジェントな省電力管理を採用し、12時間の超長時間測定時間により、現場でのテストとメンテナンス作業を効率的に行えます。ZCOTDR-3200シリーズは、あらゆる種類の光ファイバーとケーブルの長さ、損失、接続品質、その他のパラメータを測定するために使用されます。回線に光信号がある場合でも使用できます。光による最大テスト電力は-5dBmです。光ファイバー通信システムのエンジニアリング建設、リンクメンテナンステスト、緊急修理に広く使用できます。 | |||||||||
| 製品の特徴 | |||||||||
| • ≤-5dBmの光信号を持つファイバーリンク、テストが簡単 |  |
||||||||
| • 長い耐久性、12時間の測定時間 | |||||||||
| • 真新しいラバースリーブ、耐衝撃性、落下防止 | |||||||||
| • 3mイベントブラインドエリア、3mジャンパーのテストが簡単 | |||||||||
| • ハンドヘルドデザイン、持ち運びが簡単 | |||||||||
| • USB、ポータブルバッテリーで充電可能 | |||||||||
| • OTDR/LS/OPM/VFL/RJ45ケーブルシーケンス/ケーブル長/RJ45トラッカー/懐中電灯 | |||||||||
| 技術仕様 | |||||||||
| OTDR | |||||||||
| モデル | ZCOTDR-3200D | ZCOTDR-3200F1 (ライブテスト) |
ZCOTDR-3200-F2 (ライブテスト) |
||||||
| タイプ | G.652 SM | ||||||||
| 波長 | 1310/1550±20nm | 1310nm±20nm | 1550nm±20nm | ||||||
| ダイナミックレンジ | 24dB/22dB | 24dB | 22dB | ||||||
| イベントブラインドゾーン | 3m | ||||||||
| ATTブラインドゾーン | 8m | ||||||||
| テスト範囲 | 500m/1km/2km/4km/8km/16km/32km/64km 5ns/30ns/50ns/100ns/275ns/320ns/500ns/1000ns/5000ns/10000ns |
||||||||
| パルス幅 | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns /1μs/2μs/3μs/5μs/8μs/10μs |
||||||||
| 測距精度 | ±(1m+サンプル間隔+0.005％×テスト距離) | ||||||||
| 直線性 | ±0.2dB/dB | ||||||||
| サンプルポイント | 16k~128k | ||||||||
| サンプル分解能 | 0.05m~8m | ||||||||
| 損失分解能 | 0.001dB | ||||||||
| 損失しきい値 | 0.20dB | ||||||||
| OTDR | |||||||||
| 範囲分解能 | 0.001m | ||||||||
| 屈折率 | 1.00000~2.00000 | ||||||||
| 反射精度 | ±3dB | ||||||||
| ファイル形式 | SOR標準ファイル形式 | ||||||||
| 損失分析 | 4点法/5点法 | ||||||||
| レーザー安全レベル | クラスⅡ | ||||||||
| コネクタ | FC/UPC(SC、ST交換可能) | ||||||||
| OPM | LS | ||||||||
| 波長範囲 | 800nm~1700nm | 波長 | OTDRと一致 | ||||||
| 校正波 | 850/1300/1310/1490/ 1550/1625/1650nm |
レーザータイプ | FP-LD | ||||||
| テスト範囲 | -70~+10dBm(オプション)/ -50~+26dBm(標準) |
電力 | ≥-5dBm | ||||||
| 分解能 | 0.01dB | 安定性 | CW、±0.5dB/15分 (15分の予熱後) |
||||||
| 不確実性 | ±5% | コネクタ | FC/UPC(SC、ST交換可能) | ||||||
| 周波数 識別 |
CW/270/330/1k/2kHz | モード | CW/270Hz/330Hz/1kHz/2kHz | ||||||
| コネクタ | ユニバーサルFC/SC/ST | RJ45ケーブルシーケンスと長さ | |||||||
| VFL | テスト距離 | ≤300m | |||||||
| 波長 | 650nm±20nm | RJ45ケーブル追跡 | |||||||
| 出力 | ≥10mW | モード | デジタル追跡 | ||||||
| モード | CW/1Hz/2Hz | 距離 | ≤300m | ||||||
| コネクタ | FC/UPC (SC、ST交換可能) | オンライン追跡 | サポートされていません | ||||||
| ディスプレイ | 3.5インチ320×480 LCD | ||||||||
| 電源 | AC/DCアダプター：入力：100V～240V、50/60Hz、0.6A 出力：5V、2A、リチウム電池：3.7V、4000mAh |
||||||||
| バッテリー動作 | 連続テスト＞12h | ||||||||
| データストレージ | 内部：≥600; 外部：TFカード | ||||||||
| データインターフェース | Mini USB | ||||||||
| 動作温度 | -10℃～+50℃ | ||||||||
| 保管温度 | -40℃～+70℃ | ||||||||
| 相対湿度 | 0～95％ 結露なし | ||||||||
| 重量 | ≤350g(バッテリーを含む) | ||||||||
| サイズ | 173mm×82mm×37mm | ||||||||
| 標準構成：OTDR、イベントマップ、OPM、LS、VFL、RJ45ケーブルトラッカー（追加購入トラッカー） RJ45ケーブルシーケンスと長さ、懐中電灯 |
|||||||||
| 構成リスト | |||||||||
| ホスト（バッテリーを含む）、アダプター、データライン、CD-ROM（分析ソフトウェア/ユーザーマニュアル）、ユーザーマニュアル、SC/UPC、資格証明書/サービス保証カード、校正証明書、クリーンコットンパッド、機器バックパック | |||||||||
