| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| 最小注文数量: | 50PCS |
| パッケージの詳細: | 10個/ビニール袋 |
| 受渡し時間: | 普通25日は後沈殿物を受け取った。 |
| 支払条件: | T/T |
| 供給の能力: | 制限なし |
| 体重: | ≤0.5kg (バッテリーも含む) | サイズ: | 173mm×109mm×45mm |
|---|---|---|---|
| 作業温度: | -10℃~+50℃ | 貯蔵温度: | -40°C~+70°C |
| 表示: | 4.3インチ 800×480 IPS TFT LCD マルチタッチ容量タッチスクリーン | ||
| ハイライト: | ミニプロ OTDR,光パルス試験器,ZCOTDR-4000 OTDR |
||
 |
||||||||||

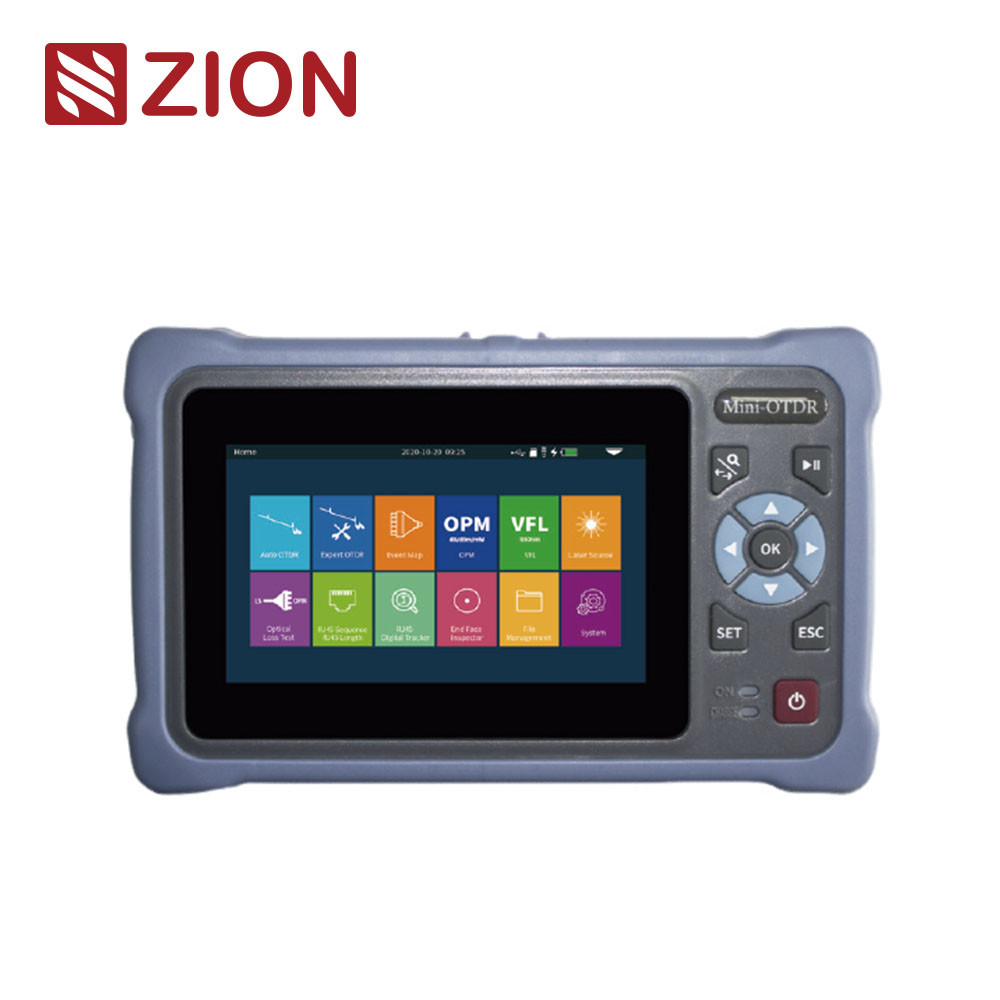

| ZCOTDR-4000 Mini Pro OTDR 光学式タイムドメイン反射測定器は、4.3インチの静電容量式タッチスクリーンを採用しています。自動OTDR、エキスパートOTDR、イベントマップ、OPM、RJ45ケーブルトラッカー、および「コンピューターレベル」のファイル管理など、12の機能を統合し、さまざまな場面でのさまざまなテスト要件に対応します。OTDRは、最大26dBのダイナミックレンジ、8Gのメモリを備え、200,000以上のカーブを保存できます。4000mAhの高密度ポリマーリチウム電池、インテリジェントな省電力管理、8時間以上の測定時間、およびパワーバンクの電源供給と充電をサポートしています。ZCOTDR-4000シリーズは、光ファイバーの長さ、損失、接続品質、その他のパラメータを測定するために使用されます。FTTX、二次バックボーンネットワークエンジニアリングの構築、メンテナンス、緊急修理テスト、および光ファイバーケーブルの製造測定に広く使用されています。 | ||||||||||
| 製品の特徴 | ||||||||||
| • エキスパートOTDR：プロフェッショナルな測定、カーブ/リスト/マップを同時表示 | ||||||||||
| • OPMはCW/270/330/1k/2kHzの周波数識別をサポート | ||||||||||
| • LSは、調整可能な出力電力でCW/変調モード出力をサポート | ||||||||||
| • 自動OTDR、エキスパートOTDR、イベントマップ、OPM、LS、VFL、RJ45ケーブルトラッキング、 RJ45ケーブルシーケンス、RJ45ケーブル長、顕微鏡、懐中電灯光損失テスト |
||||||||||
| • 自動OTDR：複雑な設定なし、ワンキーテスト | ||||||||||
| • VFLとLSはバックグラウンドで実行でき、マルチタスクを同時に操作できます | ||||||||||
| • デジタルレーダーのRJ45ケーブルトラッカー、より強力な干渉防止能力 | ||||||||||
| • RJ45ケーブルシーケンス/ケーブル長テスト、最大300m | ||||||||||
| • ワンクリック画面キャプチャ、インターフェースを簡単に保存 | ||||||||||
| 技術仕様 | ||||||||||
| OTDR | ||||||||||
| モデル | ZCOTDR-4000D | ZCOTDR-4000F1 (ライブテスト) |
ZCOTDR-4000F2 (ライブテスト) |
ZCOTDR-4000T (ライブテスト) |
||||||
| タイプ | G.652 SM | |||||||||
| 波長 | 1310/1550 | 1310nm | 1550nm | 1610nm | ||||||
| ダイナミックレンジ | 26dB/24dB | 26dB | 24dB | 22dB | ||||||
| イベントデッドゾーン | 2.5m | |||||||||
| ATTデッドゾーン | 8m | |||||||||
| テスト範囲 | 500m/1km/2km/4km/8km/16km/32km/64km/100km | |||||||||
| パルス幅 | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns /1μs/2μs/3μs/5μs/8μs/10μs/20μs |
|||||||||
| 測距精度 | ±(1m+サンプル間隔+0.005％×テスト距離) | |||||||||
| 直線性 | ≤0.05dB/dB | |||||||||
| サンプルポイント | 16k~128k | |||||||||
| サンプル分解能 | 0.05m~8m | |||||||||
| 損失分解能 | 0.001dB | |||||||||
| 損失しきい値 | 0.20dB | |||||||||
| OTDR | ||||||||||
| 範囲分解能 | 0.001m | |||||||||
| 屈折率 | 1.00000~2.00000 | |||||||||
| 反射精度 | ±3dB | |||||||||
| ファイル形式 | SOR標準ファイル形式 | |||||||||
| 損失分析 | 4点法/5点法 | |||||||||
| レーザー安全レベル | クラスⅡ | |||||||||
| コネクタ | FC/UPC(SC、ST交換可能) | |||||||||
| リフレッシュレート | 3Hz(Typ.) | |||||||||
| マルチタスク | サポート | |||||||||
| OPM | LS | |||||||||
| 波長範囲 | 800nm~1700nm | 波長 | OTDRと一致 | |||||||
| 校正波 | 850/1300/1310/1490/ 1550/1625/1650nm |
レーザータイプ | FP-LD | |||||||
| テスト範囲 | -70~+10dBm(オプション)/ -50~+26dBm(標準) |
電力 | ≥-5dBm | |||||||
| 分解能 | 0.01dB | 安定性 | CW、±0.5dB/15分 (15分の予熱後) |
|||||||
| 不確実性 | ±5% | コネクタ | FC/UPC(SC、ST交換可能) | |||||||
| 周波数 識別 |
CW/270/330/1k/2kHz (内部LSを使用) |
モード | CW/270Hz/330Hz/1kHz/2kHz | |||||||
| コネクタ | ユニバーサルFC/SC/ST | 波認識 | サポート | |||||||
| 波認識 | サポート | 光損失テスト | ||||||||
| VFL | 波長 | LSと一致 | ||||||||
| 波長 | 650nm±20nm | ILテスト | サポート | |||||||
| 出力電力 | ≥10mW | RJ45ケーブルトラッキング | ||||||||
| モード | CW/1Hz/2Hz | モード | デジタルトラッキング | |||||||
| コネクタ | FC/UPC (SC、ST交換可能) | 距離 | ≤300m | |||||||
| レーザー安全レベル | クラスⅢ | オンライン/ラインペアトラッキング | サポート | |||||||
| RJ45ケーブル長 | ||||||||||
| テスト距離 | ≤300m | |||||||||
| その他 | ||||||||||
| ディスプレイ | 4.3インチ800×480 IPS TFT – LCDマルチタッチ静電容量式タッチスクリーン | |||||||||
| 電源 | AC/DCアダプター：入力：100V～240V、50/60Hz、0.6A 出力：5V、2A、リチウム電池：3.7V、4000mAh |
|||||||||
| バッテリー動作 | 連続テスト＞12h | |||||||||
| データストレージ | 内部ストレージ：8GB、≥20,000カーブ | |||||||||
| データインターフェース | USB Type C | |||||||||
| 動作温度 | -10℃～+50℃ | |||||||||
| 保管温度 | -40℃～+70℃ | |||||||||
| 相対湿度 | 0～95％ 結露なし | |||||||||
| 重量 | ≤0.5kg(バッテリーを含む) | |||||||||
| サイズ | 173mm×109mm×45mm | |||||||||
| 構成：自動OTDR、エキスパートOTDR、イベントマップ、OPM、LS、VFL、RJ45ケーブルトラッキング（ケーブルトラッカーを含む）、 RJ45ケーブルシーケンス、RJ45ケーブル長、顕微鏡（オプション）、懐中電灯、光損失テスト 注：NK4000-F1は1490/1550nm信号（電力≤0dBm）のファイバーをテストできません NK4000-F2は1310/1490/1577nm信号（電力≤+5dBm）のファイバーをテストできません NK4000-Tは1310/1490/1550nm信号（電力≤0dBm）のファイバーをテストできません |
||||||||||
| 構成リスト | ||||||||||
| ホスト（バッテリーを含む）、アダプター、データライン、8G TFカード（内蔵OTDR、分析ソフトウェア/ユーザーマニュアル）、ユーザーマニュアル、SCアダプター、ケーブルトラッカー、資格証明書/サービス保証カード、校正証明書、クリーンコットンスライス、機器バックパック | ||||||||||
