| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| 最小注文数量: | 50PCS |
| パッケージの詳細: | 10個/ビニール袋 |
| 受渡し時間: | 普通25日は後沈殿物を受け取った。 |
| 支払条件: | T/T |
| 供給の能力: | 制限なし |
| 体重: | ≤400g (バッテリーも含む) | サイズ: | 144mm×86mm×33mm |
|---|---|---|---|
| 使用温度: | -10℃~+50℃ | 貯蔵温度: | -40°C~+70°C |
| ディスプレイ: | 4.3インチ 800×480 LCD | ||
| ハイライト: | ポータブル ミニ OTDR,ユーザー フレンドリーなミニ OTDR,4.3"LCDミニ OTDR |
||

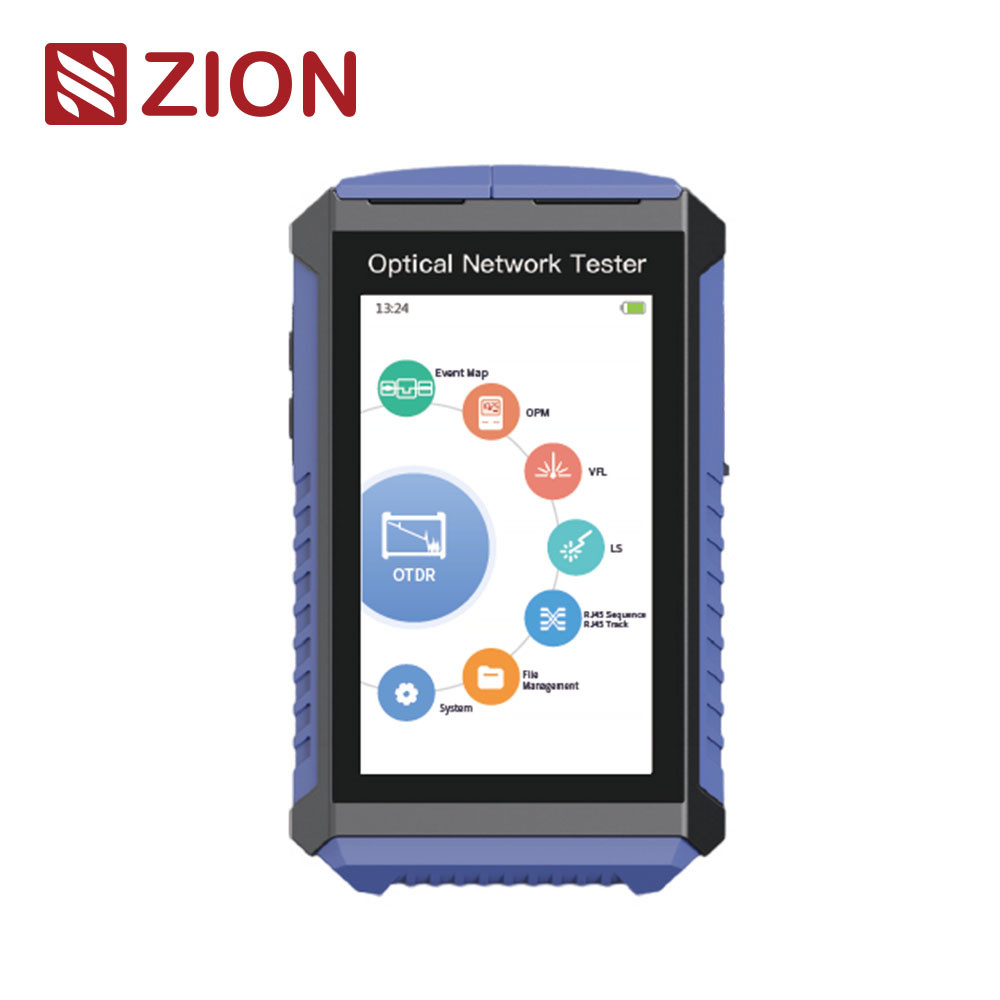

| ZCOTDR-4200 ミニ OTDR オプティカルタイムドメイン反射計は,コンパクトで持ち運びが簡単で,4.3インチの高画質タッチスクリーンで,マルチタッチとスムーズな操作をサポートします.内部統合 OTDR,イベントマップ,分割波 OPM,赤光,光源,懐中電灯,RJ45配列および他の機能を1つに,様々な機会に様々なテストニーズを満たすために. OTDR機能は標準で,単波長と効率的な波長隔離器が組み込まれ,最小イベント盲点エリアが1でリンク上で光学試験を行うことができます.5m 最大測定範囲は100km. ZCOTDR-4200は,光ファイバーの長さ,損失,接続品質,その他のパラメータを測定するために使用されます.光ファイバーリンクの断片点,曲線,損失点を簡単にテストできます.装置と保守スタッフによる線維および緊急修理試験に適しています.. |
||||||||||||||||||||
| 製品の特徴 | ||||||||||||||||||||
| ・4.3インチのタッチ容量スクリーン,クリアなディスプレイ,スムーズな制御 |  |
|||||||||||||||||||
| ・ ライブテスト (1550nmサポート 1490/1577nm ライブテスト) | ||||||||||||||||||||
| • XGPON OPM は 1490/1577nm をサポートします.電力は同時に正確に測定されます. | ||||||||||||||||||||
| • 統合されたOTDR,イベントマップ,XGPON OPM,VFL,LS,RJ45シーケンスおよびその他の機能 | ||||||||||||||||||||
| ・イベント・ブラインド・エリア ≤1.5m,最大動力範囲 ≥26dB | ||||||||||||||||||||
| • RJ45 配列とトラックをサポート | ||||||||||||||||||||
| • Bluetooth通信,モバイル APP 無線制御とデータ共有をサポート | ||||||||||||||||||||
| テクニカル仕様 | ||||||||||||||||||||
| OTDR | ||||||||||||||||||||
| タイプ | G.652 SM | |||||||||||||||||||
| モデル | ZCOTDR-4200F1 | ZCOTDR-4200D | ZCOTDR-4200F2 | ZCOTDR-4200F3 | ||||||||||||||||
| 波長 | 1550nm±20nm | 1310/1550nm | 1625nm±20nm | 1650nm±20nm | ||||||||||||||||
| 動的範囲 | 24dB | 26dB | 24dB | 24dB | 24dB | |||||||||||||||
| イベント・ブラインド・ゾーン | 1.5m | |||||||||||||||||||
| ATT 盲目ゾーン | 8m | |||||||||||||||||||
| 試験範囲 | 100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/100km | |||||||||||||||||||
| パルス幅 | 5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs | |||||||||||||||||||
| 範囲 の 精度 | ± ((1m+サンプル間隔+0.005%×試験距離) | |||||||||||||||||||
| 線形性 | ±0.05dB/dB | |||||||||||||||||||
| 最大サンプルポイント | ≥20000 | |||||||||||||||||||
| 最大サンプル解像度 | ≤0.03m | |||||||||||||||||||
| 損失の解決 | 0.01dB | |||||||||||||||||||
| 損失の限界値 | 0.20dB | |||||||||||||||||||
| OTDR | ||||||||||||||||||||
| 範囲解像度 | 0.01m | |||||||||||||||||||
| 屈折指数 | 1.00000~200000 | |||||||||||||||||||
| ファイル形式 | SOR 標準ファイル形式 | |||||||||||||||||||
| 損失分析 | 4点方法 / 5点方法 | |||||||||||||||||||
| レーザー安全レベル | クラスII | |||||||||||||||||||
| コネクタ | SC/PC | |||||||||||||||||||
| OPM | LS | |||||||||||||||||||
| 波域 | 800nm~1700nm | 波長 | OTDR に一致する | |||||||||||||||||
| カリブレーション波 | 850/1300/1310/1490/ 1550/1625/1650nm |
レーザータイプ | OTDR インターフェースと一致する | |||||||||||||||||
| 試験範囲 | -70~+10dBm (オプション) / -50~+26dBm (標準) -40~+26dBm (XGPON OPM) |
パワー | ≥-5dBm | |||||||||||||||||
| 決議 | 0.01dB | 安定性 | CW, ±0.5dB/15分 (前熱して15分後) |
|||||||||||||||||
| 不確実性 | ±5% | コネクタ | SC/PC | |||||||||||||||||
| コネクタ | ユニバーサルFC/SC/ST | モード | CW/270Hz/330Hz/1kHz/2kHz | |||||||||||||||||
| VFL | RJ45ケーブル追跡 | |||||||||||||||||||
| 波長 | 650nm±20nm | 試験距離 | ≤300m | |||||||||||||||||
| 出力 | ≥10mW | RJ45ケーブル追跡 | ||||||||||||||||||
| モード | CW/1Hz/2Hz | モード | デジタル追跡 | |||||||||||||||||
| コネクタ | ユニバーサルFC/SC/ST | 距離 | ≤300m | |||||||||||||||||
| オンライン追跡 | サポート | |||||||||||||||||||
| ほか | ||||||||||||||||||||
| ディスプレイ | 4.3インチ 800×480 LCD | |||||||||||||||||||
| 電源 | AC/DCアダプター: 入力:100V~240V,50/60Hz,0.6A出力:5V,2A,リチウム電池:3.7V,4000mAh |
|||||||||||||||||||
| データ保存 | 8GB | |||||||||||||||||||
| データインターフェース | USBタイプC | |||||||||||||||||||
| 作業温度 | -10°C+50°C | |||||||||||||||||||
| 貯蔵温度 | -40°C+70°C | |||||||||||||||||||
| 相対 の 湿度 | 0~95% 凝縮しない | |||||||||||||||||||
| 体重 | ≤400g (バッテリーも含む) | |||||||||||||||||||
| サイズ | 144mm×86mm×33mm | |||||||||||||||||||
| 標準構成:OTDR,イベントマップ,OPM,LS,VFL,RJ45ケーブルトラッカー (ケーブルトラッカーを含む),RJ45ケーブルシーケンス,懐中電灯 注: ライブで1550nmテスト可能: 1310/1490/1577nm信号でファイバをテストできます (パワー ≤+5dBm) 1610nm 試験能力 ライブで: 1310/1490/1550nm 信号でファイバをテストできる (パワー ≤0dBm) 1625nm 試験能力 ライブで: 1310/1490/1550/1577nm 信号でファイバをテストできる (パワー ≤0dBm) 1650nm 試験能力 ライブで: 1310/1490/1550/1577nm 信号でファイバをテストできる (パワー ≤+5dBm) |
||||||||||||||||||||
| 設定リスト | ||||||||||||||||||||
| ホスト (バッテリー付) アダプター,データライン,ケーブルトラッカー,CD-ROM (分析ソフトウェア/ユーザーマニュアル) ユーザーマニュアル,資格証明書/サービス保証カード,校正証明書クリーンな綿のスライス楽器のバックパック | ||||||||||||||||||||
