| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| 最小注文数量: | 50PCS |
| パッケージの詳細: | 10個/ビニール袋 |
| 受渡し時間: | 普通25日は後沈殿物を受け取った。 |
| 支払条件: | T/T |
| 供給の能力: | 制限なし |
| 体重: | <1.2kg | サイズ: | 208mm×110mm×56mm |
|---|---|---|---|
| 使用温度: | -10℃~+50℃ | 貯蔵温度: | -40°C~+70°C |
| ディスプレイ: | 5インチカラーLCD+タッチスクリーン | ||
| ハイライト: | 軽量 OTDR,多機能 OTDR,多機能光学tdr |
||

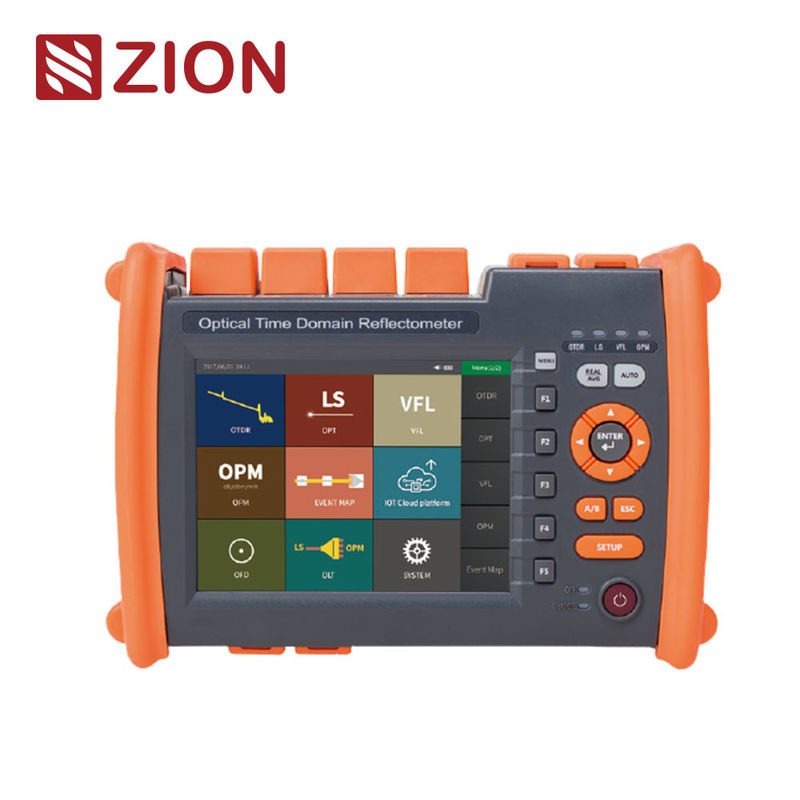

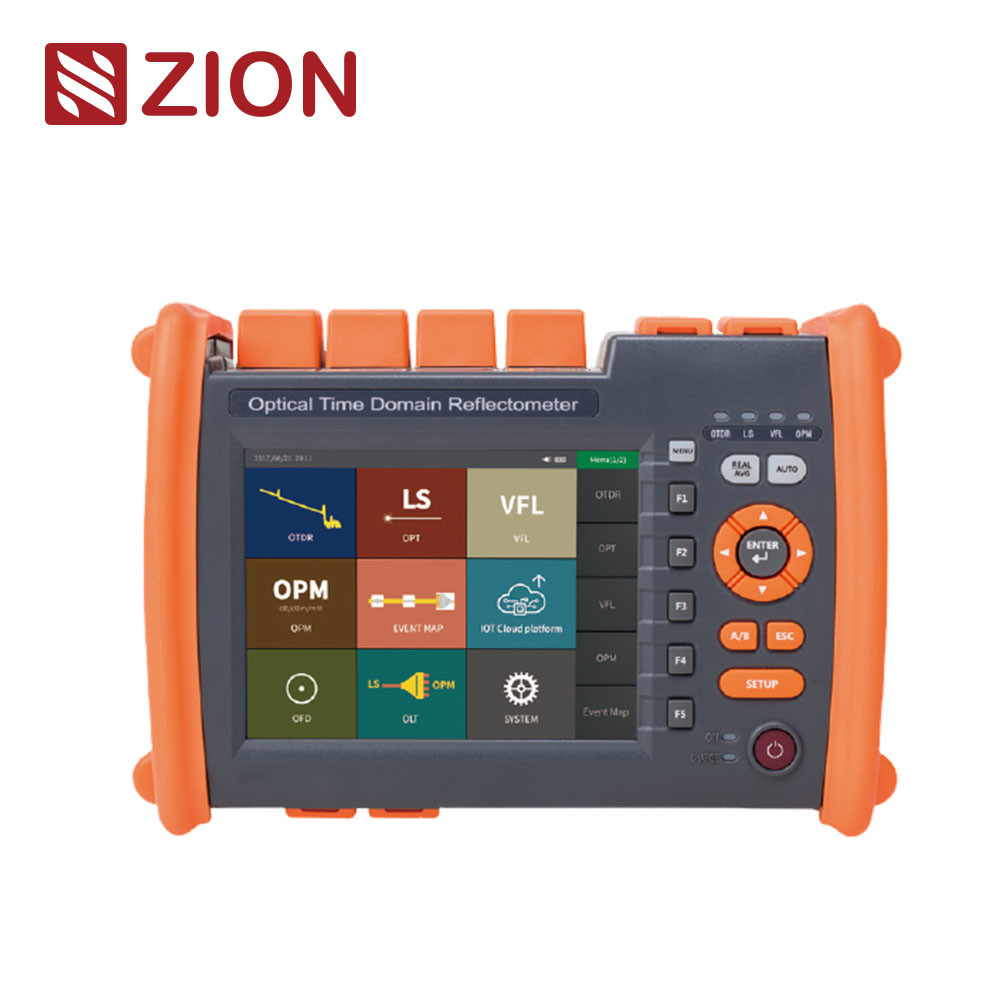

| ZCOTDR-5600 多機能 OTDR オプティカルタイムドメイン反射計は5.6インチカラータッチスクリーンとキーとタッチの二重操作を採用しています.オプティカルパワーメーター顧客がフィールドテストと保守を効率的に解決するのを助けるための多機能の光源; インテリジェントな電力管理,超長待機20時間,フィールドテストと保守の効率的な保証. それは主に長さ,損失,接続品質およびあらゆる種類の光ファイバーとケーブルの他のパラメータを測定するために使用されます. それは,広くエンジニアリング建設に使用することができます,光ファイバー通信システムの通信システムのラインメンテナンス試験と緊急修理光ファイバーケーブルの研究と生産測定 | ||||
| 製品の特徴 | ||||
| • 0.8m イベント・ブラインド エリア,5m ジャンパーをテストしやすい |  |
|||
| •オンラインテストの検出,光付きの自動アラーム | ||||
| • 試験結果のユニークな自動診断機能 | ||||
| • データのバッチ処理とレポートフォームの印刷 | ||||
| • キー+タッチスクリーン 双重操作モード | ||||
| • 1 つのボタンの自動テスト | ||||
| • 標準 SOR ファイルの出力形式 | ||||
| • 多波長同時試験 | ||||
| • 中国語と英語の名詞 | ||||
| • 超広い動作温度 | ||||
| テクニカル仕様 | ||||
| OTDR | ||||
| 繊維の種類 | G.652 SM | |||
| 波長 | 1310nm±20nm/1550nm±20nm | |||
| 動的範囲 | 32dB/30dB | |||
| イベント・ブラインド・ゾーン | 1.5m | |||
| ATT 盲目ゾーン | 6m | |||
| 試験範囲 | 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km | |||
| パルス幅 | 5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns | |||
| 範囲 の 精度 | ±(0.75m+サンプル間隔+0.005%x試験距離) | |||
| 損失精度 | ±0.05dB/dB | |||
| 採取点 | 16k~256k | |||
| サンプル解像度 | 0.05m~16m | |||
| 反射精度 | ±3dB | |||
| ファイル形式 | SOR 標準ファイル形式 | |||
| 損失分析 | 4点方法 / 5点方法 | |||
| レーザー安全レベル | クラスII | |||
| OTDR | ||||
| データ保存 | 内側:<3000曲線,外側: 4Gビット | |||
| コネクタ | FC/UPC (交換可能なSC,ST) | |||
| 更新率 | 3Hz (タイプ) | |||
| データインターフェース | USB,ミニUSB,10M/100M イーサネットポート | |||
| OPM | ||||
| 波長範囲 | 800nm~1700nm | |||
| コネクタ | ユニバーサルFC/SC/ST | |||
| 試験範囲 | -50dBm~+26dBm | |||
| 不確実性 | ±5% | |||
| カリブレーション波長 | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||
| LS | ||||
| 波長 | OTDR出力波長と一致する | |||
| 出力 | ≥-5dBm | |||
| 安定性 | CW,±0.5dB/15min ((起動前加熱の15分後の試験) | |||
| コネクタ | FC/UPC (交換可能なSC,ST) | |||
| VFL | ||||
| 波長 | 650nm士20nm | |||
| 出力 | ≥10mw | |||
| モード | CW/1Hz/2Hz | |||
| コネクタ | FC/SC/ST | |||
| ほか | ||||
| ディスプレイ | 5インチカラーLCD+タッチスクリーン | |||
| 電源 | AC/DCAアダプター:入力:100V~240V,50/60Hz,0.6A出力:12V~19V,1.5A,リ電池:7.4V 5200mAh | |||
| バッテリー作業時間 | ≥10h | |||
| 動作温度 | -10°C~+50°C | |||
| 貯蔵温度 | -40°C~+70°C | |||
| 相対 の 湿度 | 0~95% 凝縮しない | |||
| 体重 | <1.2kg | |||
| サイズ | 208mm×110mm×56mm | |||
| ホストの機能: OTDR/O PM AVFL/LS/イベントマップ/ファイバー端検出 (追加購入検出器) /光学損失テスト | ||||
| 設定リスト | ||||
| 違う | 名前 | 量 | コメント | |
| 1 | ホスト | 1 | ||
| 2 | AC/DC アダプタ | 1 | ||
| 3 | ユーザーマニュアル | 1 | ||
| 4 | Uディスク (分析ソフトウェア/ユーザーマニュアルを含む) | 1 | ||
| 5 | SC アダプター | 1 | ||
| 6 | 触覚ペン | 1 | ||
| 7 | カリブレーション証明書 | 1 | ||
| 8 | クリーンな綿のスライス | 10 | ||
| 9 | 資格証明書/アフターサービス保証カード | 1 | ||
| 10 | バックパック (帯付き) | 1 | ||
