| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| 最小注文数量: | 50PCS |
| パッケージの詳細: | 10個/ビニール袋 |
| 受渡し時間: | 普通25日は後沈殿物を受け取った。 |
| 支払条件: | T/T |
| 供給の能力: | 制限なし |
| 体重: | <1.2kg | サイズ: | 227mm×160mm×70mm |
|---|---|---|---|
| 作業温度: | -10℃~+50℃ | 貯蔵温度: | -40°C~+70°C |
| 表示: | 5.6インチカラーLCD+タッチスクリーン | ||
| ハイライト: | コンパクト otdr オプティカルタイムドメイン反射計,軽量 otdr オプティカルタイムドメイン反射計,多機能 OTDR |
||

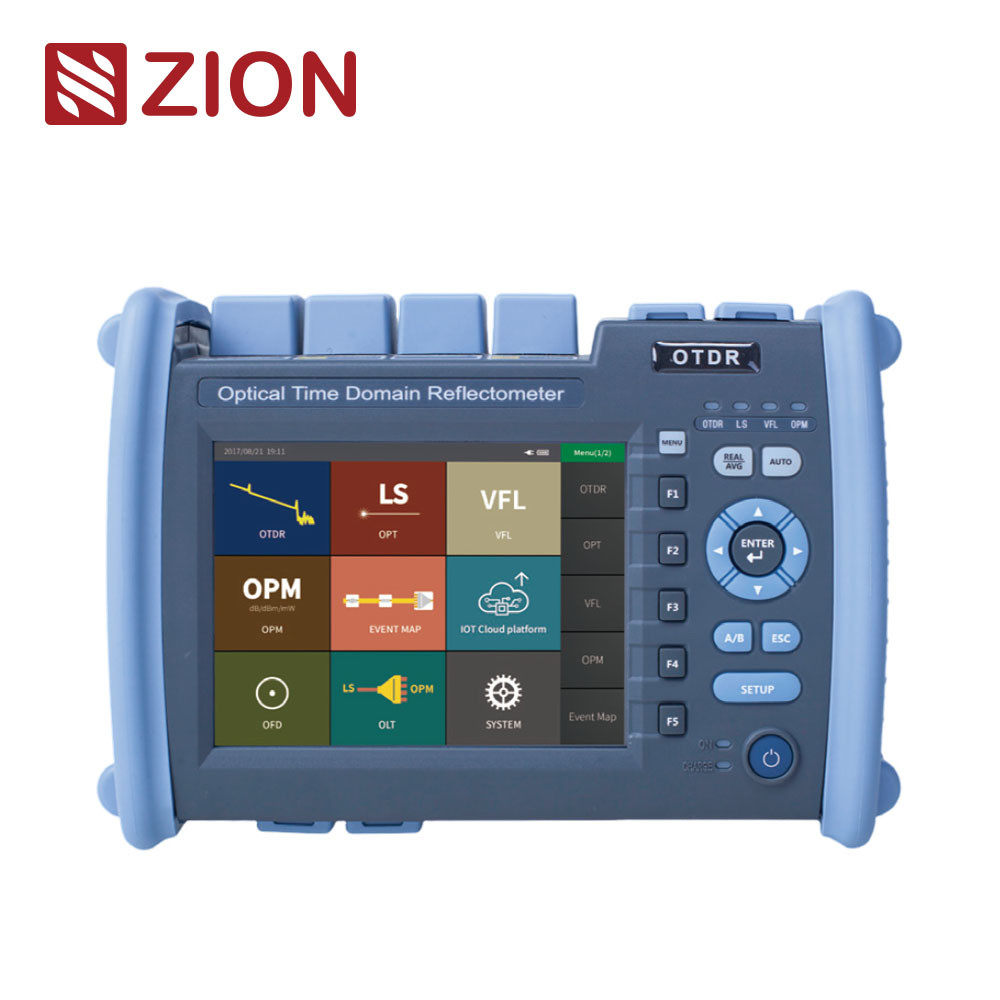

| ZCOTDR-6000 多機能 OTDR 光パルス試験器は、5.6 インチカラー画面、キーとタッチの二重操作を採用しています。OTDR、ビジュアル障害ロケーター、イベントマップ、光パワーメーター、光源、光損失テスト、光端面検出を統合し、お客様が現場でのテストとメンテナンスを効率的に解決するのに役立ちます。インテリジェントな電力管理、20 時間の超長時間スタンバイ、現場でのテストとメンテナンスを効率的に保証します。 光ファイバーケーブルの長さ、損失、接続品質、その他のパラメータを測定するために主に使用されます。光ファイバー通信システムのエンジニアリング建設、通信システムの緊急修理、光ファイバーケーブルの研究および製造測定に広く使用できます。 |
|||||||||||||||||
| 製品の特徴 | |||||||||||||||||
| • 0.8m のイベントデッドゾーン、5m ジャンパーのテストが容易 |  |
||||||||||||||||
| • オンラインテストの検出、APD アクティブ保護 | |||||||||||||||||
| • テスト結果の独自の自動診断機能 | |||||||||||||||||
| • データのバッチ処理とレポートフォームの印刷 | |||||||||||||||||
| • キー + タッチスクリーンデュアル操作モード | |||||||||||||||||
| • SM/MM/SM+MM テストをサポート | |||||||||||||||||
| • 標準 SOR ファイル出力形式 | |||||||||||||||||
| • 複数の波長同時テスト | |||||||||||||||||
| • 中国語と英語の命名法 | |||||||||||||||||
| 技術仕様 | |||||||||||||||||
| ZCOTDR-6000 | |||||||||||||||||
| モデル | S1 | S2 | S3 | S4 | T1 | T2 | T3 | T4 | T5 | T6 | F1 | M1 | SM1 | SM2 | |||
| タイプ | SM | MM | SM/MM | ||||||||||||||
| 650nm士20nm | 1310nm 1550nm |
1310nm 1490nm 1550nm |
1310nm 1550nm 1625nm |
1310nm 1550nm 1650nm |
1310nm 1490nm 1550nm 1625nm |
850nm 1300nm |
850nm 1300nm 1310nm 1550nm |
||||||||||
| 最大ダイナミックレンジ (dB) | 35 33 |
38 36 |
42 40 |
45 43 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
37 35 35 33 |
26 28 |
26 28 35 33 |
26 28 37 35 |
|||
| イベントデッドゾーン | 1m | 0.8m | 1m | ||||||||||||||
| ATT デッドゾーン | 6m | ||||||||||||||||
| テスト範囲 | 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km | ||||||||||||||||
| パルス幅 | 5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns | ||||||||||||||||
| 測距精度 | ±(0.75m+サンプル間隔+0.005%xテスト距離) | ||||||||||||||||
| 損失精度 | ±0.05dB/dB | ||||||||||||||||
| サンプリングポイント | 16k~256k | ||||||||||||||||
| サンプル分解能 | 0.05m-16m | ||||||||||||||||
| OTDR | |||||||||||||||||
| 反射精度 | ±3dB | ||||||||||||||||
| ファイル形式 | SOR 標準ファイル形式 | ||||||||||||||||
| 損失分析 | 4点法/5点法 | ||||||||||||||||
| レーザー安全レベル | クラス Ⅱ | ||||||||||||||||
| リフレッシュレート | 3Hz (Typ.) | ||||||||||||||||
| データストレージ | 内部ストレージ：<3000 カーブ; 外部ストレージ：4G ビットコネクタ | ||||||||||||||||
| FC/UPC(交換可能 sc,sT) | データインターフェース | ||||||||||||||||
| USB、MinHUSB、10M/100M イーサネットポート | OPM | ||||||||||||||||
| 波長範囲 | |||||||||||||||||
| 800nm~1700nm | コネクタ | ||||||||||||||||
| FC/UPC(交換可能 sc,sT) | テスト範囲 | ||||||||||||||||
| -50dBm~+26dBm | 不確実性 | ||||||||||||||||
| ±5% | 校正波長 | ||||||||||||||||
| 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | LS | ||||||||||||||||
| 波長 | |||||||||||||||||
| 650nm士20nm | 出力 | ||||||||||||||||
| ≥10 mW | 安定性 | ||||||||||||||||
| CW、+0.5dB/15 分 (15 分間の予熱後テスト) | コネクタ | ||||||||||||||||
| FC/UPC(交換可能 sc,sT) | VFL | ||||||||||||||||
| 波長 | |||||||||||||||||
| 650nm士20nm | 出力 | ||||||||||||||||
| ≥10 mW | モード | ||||||||||||||||
| CW/1Hz/2Hz | コネクタ | ||||||||||||||||
| FC/UPC(交換可能 sc,sT) | 光損失テストインデックスは、上記の光源と光パワーメーターインデックスを参照しています。 | ||||||||||||||||
| その他 | |||||||||||||||||
| ディスプレイ | |||||||||||||||||
| 5.6 インチカラー LCD + タッチスクリーン | 電源 | ||||||||||||||||
| AC/DC アダプター：入力：100v~240V、50/60Hz、0.6A、出力：12V-19v、15A、リチウム電池：7.4v、5200mAh | 動作温度 | ||||||||||||||||
| -10°C~+50°C | 保管温度 | ||||||||||||||||
| 40°C~+70°C | 相対湿度 | ||||||||||||||||
| 0~95%、結露しないこと | 重量 | ||||||||||||||||
| <1.2kg | サイズ | ||||||||||||||||
| 227mmx160mmx70mm | ホストの機能：OTDR/OPM/VFL/LS/イベントマップ/ファイバーエンド検出 (追加購入検出器) /光損失テスト | ||||||||||||||||
| 構成リスト | |||||||||||||||||
| NO. | |||||||||||||||||
| 名前 | 数量 | 備考 | 1 | ||||||||||||||
| 1 | |||||||||||||||||
| AC/DC アダプター | 1 | ||||||||||||||||
| ユーザーマニュアル | 1 | ||||||||||||||||
| U ディスク (分析ソフトウェア/ユーザーマニュアルを含む) | 1 | ||||||||||||||||
| SC アダプター | 1 | ||||||||||||||||
| タッチペン | 1 | ||||||||||||||||
| 校正証明書 | 1 | ||||||||||||||||
| クリーンコットン片 | 10 | バックパック (ストラップ付き) | |||||||||||||||
| 資格証明書/アフターサービス保証カード | 1 | ||||||||||||||||
| バックパック (ストラップ付き) | 1 | ||||||||||||||||
