| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| 最小注文数量: | 50PCS |
| パッケージの詳細: | 10個/ビニール袋 |
| 受渡し時間: | 普通25日は後沈殿物を受け取った。 |
| 支払条件: | T/T |
| 供給の能力: | 制限なし |
| 体重: | <1.2kg | サイズ: | 215mm×160mm×50mm |
|---|---|---|---|
| 使用温度: | -10℃~+50℃ | 貯蔵温度: | -40°C~+70°C |
| ディスプレイ: | 7インチカラーLCD+タッチスクリーン 解像度800×480 | ||
| ハイライト: | 小型 OTDR,OTDR 光反射計,高性能 OTDR |
||

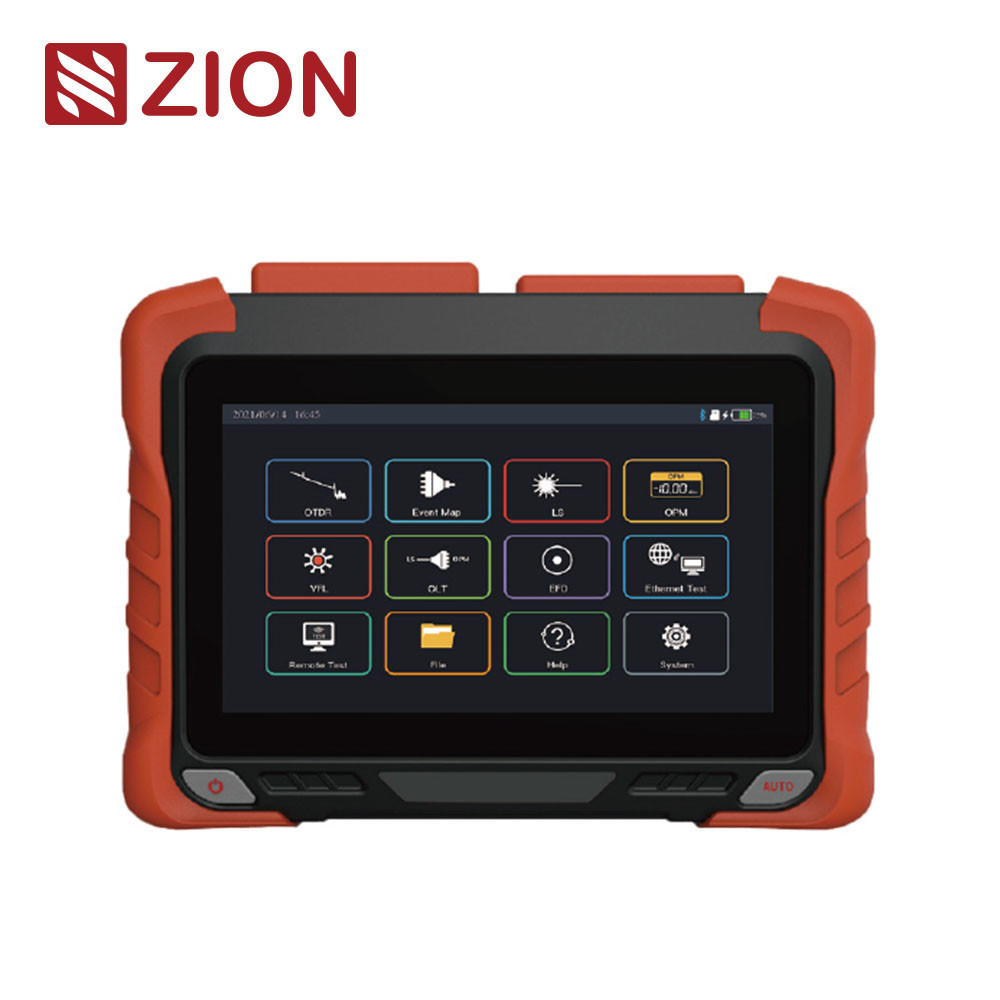

| ZCOTDR-6200シリーズ OTDRは9モジュールを統合した7インチ容量タッチスクリーンを採用します. 優れたスマートなハードウェアとソフトウェア設計,短ファイバーテストと自動テストの精度は高くなります. 豊富なイーサネットテスト (Ping/PPOEなど) を備えています. ZCOTDR-6200シリーズは,光ファイバーの長さ,損失,接続品質をテストするために使用され,エンジニアリングの建設,リンク保守テストに使用されます.骨幹ネットワークと都市圏ネットワーク. |
|||||||||||||||||||
| 製品の特徴 | |||||||||||||||||||
| • 0.5m イベントデッドゾーン |  |
||||||||||||||||||
| オンライン検出,効果的なAPDアクティブ保護 | |||||||||||||||||||
| • 急速充電プロトコルとパワーバンクをサポート | |||||||||||||||||||
| • イーサネット・リモート・テストをサポートするイーサネット・テスト | |||||||||||||||||||
| •SM/MM/SM+MMテストをサポートする | |||||||||||||||||||
| • PONネットワークのオンラインテスト | |||||||||||||||||||
| • 最大ダイナミックレンジ 45dB | |||||||||||||||||||
| • モバイル APP の無線操作 | |||||||||||||||||||
| • OTDR/VFL/LS/OPM/イベントマップ/エンド検出を統合する /光学損失テスト/イーサネットテスト/リモートテスト/ファイル管理 |
|||||||||||||||||||
| テクニカル仕様 | |||||||||||||||||||
| ZCOTDR-6200 | |||||||||||||||||||
| モデル | S0 | S1 | S2 | S3 | S4 | T1 | T2 | T3 | T4 | T5 | T6 | F1 F2 | M1 | SM1 | SM2 | ||||
| タイプ | SM | MM | SM/MM | ||||||||||||||||
| 波長 | 1310nm 1550nm |
1310nm 1490nm 1550nm |
1310nm 1550nm 1625nm |
1310nm 1550nm 1650nm |
1310nm 1490nm 1550nm 1625nm |
850nm 1300nm |
850nm 1300nm 1310nm 1550nm |
||||||||||||
| マックスダイナミック範囲 (dB) | 32 30 |
35 33 |
38 36 |
42 40 |
45 43 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
37 35 35 33 |
26 28 |
26 28 35 33 |
26 28 37 35 |
||||
| イベント・ブラインド・ゾーン | 0.8m | 0.5m | 0.8m | 0.5m | 0.8m | 0.5m | 0.8m | 0.5m | 0.5m | 1m | |||||||||
| ATT 盲目ゾーン | 4m | 3.5m | 4m | 3.5m | 4m | 3.5m | 4m | 3.5m | 3.5m | 6m | |||||||||
| 試験範囲 | 100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km | ||||||||||||||||||
| パルス幅 | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | ||||||||||||||||||
| 範囲 の 精度 | ± ((0.75m+サンプル間隔+00025%x試験距離) | ||||||||||||||||||
| 損失精度 | 0.03dB/dB | ||||||||||||||||||
| 採取点 | ≥256k | ||||||||||||||||||
| サンプル解像度 | 0.015m-16m | ||||||||||||||||||
| OTDR | |||||||||||||||||||
| 反射精度 | ±2dB | ||||||||||||||||||
| ファイル形式 | SOR 標準ファイル形式 | ||||||||||||||||||
| 損失分析 | 4点方法 / 5点方法 | ||||||||||||||||||
| レーザー安全レベル | クラスII | ||||||||||||||||||
| 更新率 | 4Hz (タイプ) | ||||||||||||||||||
| データ保存 | 内部ストレージ:2GB2001000曲線 外部ストレージ: 64GB | ||||||||||||||||||
| コネクタ | FC/UPc (交換可能なSC,ST) | ||||||||||||||||||
| データインターフェイス | USB-A,C型ポート,RJ45LAN 10/100Mbit/s | ||||||||||||||||||
| OPM | |||||||||||||||||||
| 波長範囲 | 800nm~1700nm | ||||||||||||||||||
| コネクタ | ユニバーサルFC/SC/ST | ||||||||||||||||||
| 試験範囲 | -50dBm~+26dBm/-70dBm~+6dBm | ||||||||||||||||||
| 不確実性 | ±5% | ||||||||||||||||||
| カリブレーション平均長さ | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | ||||||||||||||||||
| LS | |||||||||||||||||||
| レーザータイプ | FP-LD | ||||||||||||||||||
| 波長 | OTDR出力波長と一致する | ||||||||||||||||||
| 出力 | ≥5dBm (sMファイバー) | ||||||||||||||||||
| モード | CW/270Hz/1kHz/2kHz | ||||||||||||||||||
| 安定性 | CW0.5dB/15min (前熱15分後の試験) | ||||||||||||||||||
| コネクタ | FC/UPC (交換可能なSC,ST) | ||||||||||||||||||
| VFL | |||||||||||||||||||
| 波長 | 650nm士20nm | ||||||||||||||||||
| 出力 | ≥10 mW | ||||||||||||||||||
| モード | CW/1Hz/2Hz | ||||||||||||||||||
| コネクタ | FC/UPC (交換可能なSC,ST) | ||||||||||||||||||
| 光学損失テスト指数は,上記の光源と光学電源メーター指数を指します. | |||||||||||||||||||
| ほか | |||||||||||||||||||
| ディスプレイ | 7インチカラーLCD+タッチスクリーン 解像度800×480 | ||||||||||||||||||
| 電源 | タイプCアダプター:入力: 100v~240v,50/60Hz,0出力:5V/3A,9V/2A,12V/1.5A リチウムバッテリー: 3.7v,10400mAh | ||||||||||||||||||
| 作業温度 | -10°C~+50°C | ||||||||||||||||||
| 保存温度 | 40°C~+70°C | ||||||||||||||||||
| 相対湿度 | 0~95%,不凝縮 | ||||||||||||||||||
| 体重 | <1.2kg | ||||||||||||||||||
| サイズ | 215mm×160mm×50mm | ||||||||||||||||||
| ホストの機能: OTDR/VFL/LS/OPM/イベントMAP/エンド検出/光学損失テスト/イーサネットテスト/リモートテスト/ファイル管理 | |||||||||||||||||||
| 設定リスト | |||||||||||||||||||
| 違う | 名前 | 量 | コメント | ||||||||||||||||
| 1 | ホスト | 1 | |||||||||||||||||
| 2 | AC/DC アダプタ | 1 | |||||||||||||||||
| 3 | Uディスク (分析ソフトウェア/ユーザーマニュアルを含む) | 1 | |||||||||||||||||
| 4 | データライン | 1 | |||||||||||||||||
| 5 | OTDR SC アダプタ | 1 | |||||||||||||||||
| 6 | OPM SC アダプタ | 1 | |||||||||||||||||
| 7 | ユーザーマニュアル | 1 | |||||||||||||||||
| 8 | カリブレーション証明書 | 1 | |||||||||||||||||
| 9 | 証明書/保証カード | 1 | |||||||||||||||||
| 10 | 清潔な綿 | 10 | |||||||||||||||||
| 11 | 革のハンドル | 1 | |||||||||||||||||
| 12 | 楽器用の特別なバックパック | 1 | |||||||||||||||||
