| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| 最小注文数量: | 50PCS |
| パッケージの詳細: | 10個/ビニール袋 |
| 受渡し時間: | 普通25日は後沈殿物を受け取った。 |
| 支払条件: | T/T |
| 供給の能力: | 制限なし |
| 体重: | <1.2kg | サイズ: | 215mm×160mm×50mm |
|---|---|---|---|
| 使用温度: | -10℃~+50℃ | 貯蔵温度: | -40°C~+70°C |
| ディスプレイ: | 7インチカラーLCD+タッチスクリーン 解像度:800×480 | ||
| ハイライト: | OTDR 時間領域反射計,正確な時間領域反射計,プロの時間領域反射計 |
||

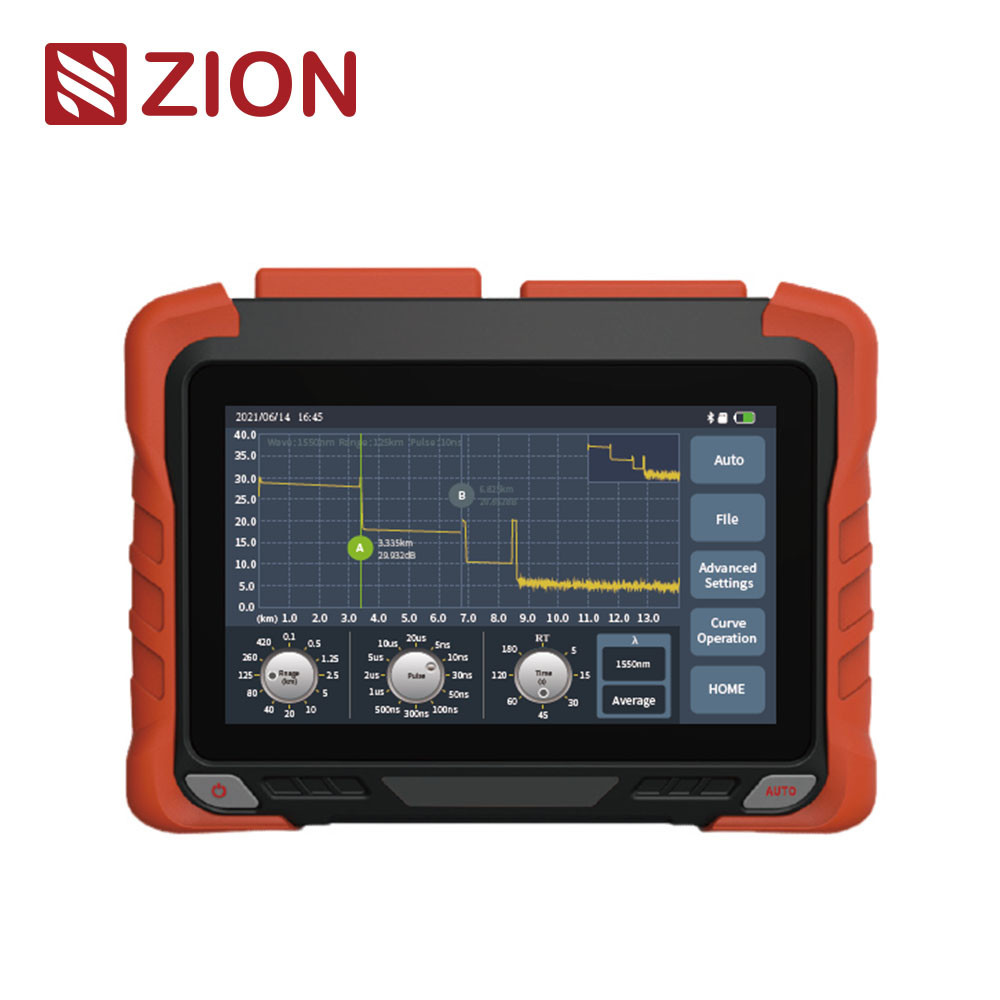

| ZCOTDR-6200P PON 高性能 OTDR オプティカルタイムドメイン反射計は9つのモジュールを統合した7インチ容量タッチスクリーンを採用します. 優れたインテリジェントハードウェア設計,ショートファイバーテストと自動テストの精度は高い. 1:64splitterをテストすることができます. 豊富なイーサネットテスト (Ping / PPOE,など) で装備されています.APP制御をサポートする. ZCOTDR-6200Pシリーズは,光ファイバーの長さ,損失,接続品質をテストするために使用され,エンジニアリング建設,リンク保守テストに使用されます.骨幹ネットワークと都市圏ネットワーク. |
||||||||||||||
| 製品の特徴 | ||||||||||||||
| • 0.5m イベントデッドゾーン |  |
|||||||||||||
| オンライン検出,効果的なAPDアクティブ保護 | ||||||||||||||
| • 急速充電プロトコルとパワーバンクをサポート | ||||||||||||||
| • イーサネット・リモート・テストをサポートするイーサネット・テスト | ||||||||||||||
| •SM/MM/SM+MMテストをサポートする | ||||||||||||||
| • PONネットワークのオンラインテスト | ||||||||||||||
| 最大ダイナミックレンジ 45dB | ||||||||||||||
| • モバイル APP の無線操作 | ||||||||||||||
| • OTDR/VFL/LS/OPM/イベントマップ/エンド検出を統合する /光学損失テスト/イーサネットテスト/リモートテスト/ファイル管理 |
||||||||||||||
| テクニカル仕様 | ||||||||||||||
| ZCOTDR-6200P PON OTDR | ||||||||||||||
| モデル | PD1 | PS1 | PS2 | PT1 | PT2 | PT3 | PT4 | |||||||
| 波長 | 1310nm±20nm 1550nm±20nm |
1625nm±20nm (フィルタリング) |
1650nm±5nm (フィルタリング) |
1310nm/1550nm±20nm 1625nm±20nm (フィルタリング) |
1310/1550nm±20nm 1650±5nm (フィルタリング) |
|||||||||
| フィルター | / | 高度パス>1595nm イソレーション>40dB (1270nm~1585nm) |
バンドパス 1650nm±7nm 隔離性>40dB (1650nm±10nm) |
高度パス>1595nm イソレーション>40dB (1270nm~1585nm) |
バンドパス1650nm±7nm イソレーション>40dB (1650nm±10nm) |
|||||||||
| 繊維の種類 | Gさん652 | |||||||||||||
| 最大動的範囲 | 37/35dB | 38dB | 38dB | 38/36/36dB | 40/38/38dB | 42/40/40dB | 38/36/36dB | |||||||
| イベント・ブラインド・ゾーン | 0.5m | |||||||||||||
| ATT 盲目ゾーン | 3.5m | |||||||||||||
| PON 盲目ゾーン | 30m | |||||||||||||
| 試験範囲 | 100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km | |||||||||||||
| パルス幅 | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | |||||||||||||
| 範囲精度 | ± ((0.75m+ 検体間隔 40.005% x試験距離) | |||||||||||||
| 損失の正確さ | ±0.03dB | |||||||||||||
| サンプルポイント | ≥256k | |||||||||||||
| PON OTDR | ||||||||||||||
| サンプル解像度 | 0.015m-16m | |||||||||||||
| 反射 の 正確 性 | ±2dB | |||||||||||||
| ファイル形式 | SOR標準ファイル形式 | |||||||||||||
| 損失測定モード | 4点方法 / 5点方法 | |||||||||||||
| レーザー安全レベル | クラスII | |||||||||||||
| 更新率 | 4Hz (タイプ) | |||||||||||||
| データ保存 | 内部ストレージ:2GB2001000曲線 エクステラルストレージ:64GB | |||||||||||||
| コネクタ | FC/UPC (交換可能なSC,ST) | |||||||||||||
| データインターフェース | USBA,C型ポート,RJ45LAN 10/100Mbit/s | |||||||||||||
| OPM | ||||||||||||||
| 波長範囲 | 800nm~1700nm | |||||||||||||
| コネクタ | ユニバーサルジョイント FC/SC/ST | |||||||||||||
| 試験範囲 | -50dBm~+26dBm/-70dBm~+6dBm | |||||||||||||
| 不確実性 | ±5% | |||||||||||||
| カリブレーション波長 | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||||||||||||
| LS | ||||||||||||||
| レーザータイプ | FP-LD | |||||||||||||
| 波長 | OTDR出力波長と一致する | |||||||||||||
| 出力 | ≥5dBm (sMファイバー) | |||||||||||||
| モード | CW/270Hz/1kHz/2kHz | |||||||||||||
| 安定性 | CW+,0.5dB/15min (前熱15分後の試験) | |||||||||||||
| コネクタ | FC/UPC (交換可能なSC,ST) | |||||||||||||
| VFL | ||||||||||||||
| 波長 | 650nm士20nm | |||||||||||||
| 出力 | ≥10mW | |||||||||||||
| モード | CW/1Hz/2Hz | |||||||||||||
| 安定性 | FC/UPC (交換可能なSC,ST) | |||||||||||||
| オプティカル・ロスト・リスト・インデックスは,上記の光源と光電源メーター・インデックスに参照されます. | ||||||||||||||
| ほか | ||||||||||||||
| ディスプレイ | 7インチカラーLCD+タッチスクリーン 解像度:800×480 | |||||||||||||
| 電源 | タイプCアダプタ:入力: 100v~240v, 50/60Hz,出力:5V/3A,9V/2A, 12V/1.5A リチウムバッテリー: 3.7v,10400mAh | |||||||||||||
| 作業温度 | -10°C~+50°C | |||||||||||||
| 貯蔵温度 | -40°C~+70°C | |||||||||||||
| 相対 の 湿度 | 0~95%,冷却しない | |||||||||||||
| 体重 | <1.2kg | |||||||||||||
| サイズ | 215mm×160mm×50mm | |||||||||||||
| ホストの機能: OTDR/VFL/LS/OPM/イベントマップ/エンド検出/光学損失防止/Ethemmetテスト/リモートテスト/ファイル管理 | ||||||||||||||
| 設定リスト | ||||||||||||||
| 違う | 名前 | 量 | コメント | |||||||||||
| 1 | ホスト | 1 | ||||||||||||
| 2 | AC/DC アダプタ | 1 | ||||||||||||
| 3 | Uディスク (分析ソフトウェア/ユーザーマニュアルを含む) | 1 | ||||||||||||
| 4 | データライン | 1 | ||||||||||||
| 5 | OTDR SC アダプタ | 1 | ||||||||||||
| 6 | OPM SC アダプタ | 1 | ||||||||||||
| 7 | ユーザーマニュアル | 1 | ||||||||||||
| 8 | カリブレーション証明書 | 1 | ||||||||||||
| 9 | 証明書/保証カード | 1 | ||||||||||||
| 10 | 清潔な綿 | 10 | ||||||||||||
| 11 | 革のハンドル | 1 | ||||||||||||
| 12 | 楽器用の特別なバックパック | 1 | ||||||||||||
