| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HELLOSIGNAL® OR OEM |
| 最小注文数量: | 50PCS |
| パッケージの詳細: | 10個/ビニール袋 |
| 受渡し時間: | 普通25日は後沈殿物を受け取った。 |
| 支払条件: | T/T |
| 供給の能力: | 制限なし |
| 体重: | <1.2kg | サイズ: | 227mm×160mm×70mm |
|---|---|---|---|
| 使用温度: | -10℃~+50℃ | 貯蔵温度: | -40°C~+70°C |
| ディスプレイ: | 7インチ色タッチスクリーン,解像度1024×600 | ||
| ハイライト: | otdr 光学時間域反射計,オプティカル・タイム・ドメイン・リフレクトメーター OTDR,高性能 OTDR |
||

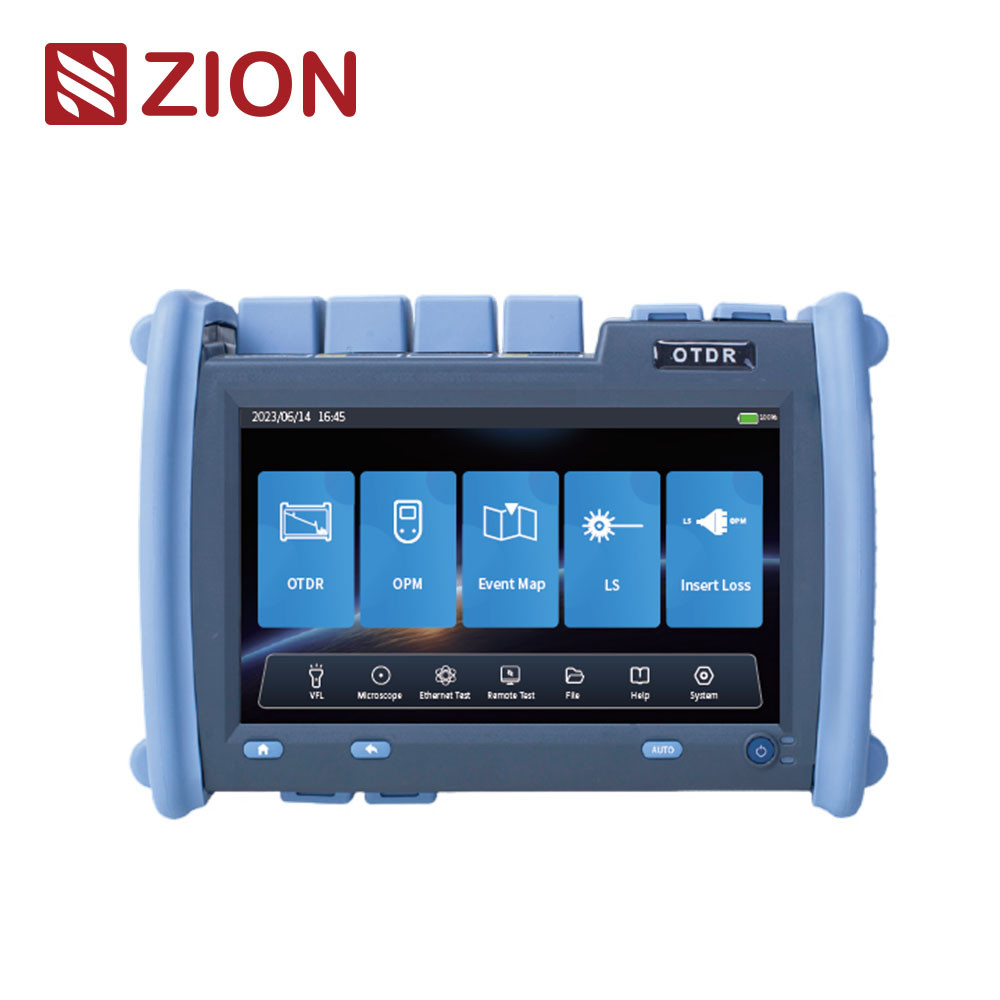

| ZCOTDR-6800シリーズの高性能OTDRは7インチカラースクリーンを採用し,操作を容易にする.顧客が通信リンクのフィールドテストと後の保守をより効果的に解決するのを助けるための多機能機能を統合します最大ダイナミックレンジは45dBです. PONネットワークテストでのパフォーマンスを効果的に改善するために,光分割器を通過することができます. ZCOTDR-6800シリーズは,主に光ファイバーとケーブルの長さ,損失,接続品質を測定するために使用されます.緊急修理,光ファイバーと光ケーブルの開発と生産測定. 主に都市幹線,バックボーンネットワーク,都市圏ネットワークで使用されています. |
||||||||||||||||||
| 製品の特徴 | ||||||||||||||||||
| • 四コアプロセッサ,Linuxシステム,スムーズな制御 |  |
|||||||||||||||||
| • 最小事件盲域は0.8m,最大動的範囲は45dB | ||||||||||||||||||
| • 大容量 内部 ストレージ >12GB | ||||||||||||||||||
| • 一クリックでPDFの検査と診断レポートを生成します | ||||||||||||||||||
| ●HD マルチタッチ容量スクリーン,解像度1024×600 | ||||||||||||||||||
| • PON ネットワーク スプリッター テスト,最大 1/64 サポート | ||||||||||||||||||
| • 標準 SOR ファイルの出力形式 | ||||||||||||||||||
| • ファイル名は中国語と英語の両方で出力できます | ||||||||||||||||||
| • OTDR/VFL/LS/OPM/イベントマップ/損失テストを統合する /End Face Identifier/Ethernet リモコン/ネットワークテスト |
||||||||||||||||||
| テクニカル仕様 | ||||||||||||||||||
| ZCOTDR-6800 OTDR | ||||||||||||||||||
| モデル | S1 | S2 | D0 | D1 | D2 | D3 | D4 | T1 | T2 | T3 | T4 | F1 | M1 | SM1 | ||||
| タイプ | SM | MM | SM/MM | |||||||||||||||
| 波長 | 1650nm | 1310nm 1550nm |
1310nm 1490nm 1550nm |
1310nm 1550nm 1625nm |
1310nm /1550nm /1650nm |
1310nm 1490nm 1550nm 1625nm |
850nm 1300nm |
850nm 1300nm 1310nm 1550nm |
||||||||||
| マックスダイナミック範囲 (dB) | 33 | 38 | 32 30 |
35 33 |
38 36 |
42 40 |
45 43 |
38 36 36 |
32 30 30 |
42 40 40 |
42 40 40 |
37 35 35 35 |
26 28 |
26 28 35 33 |
||||
| イベント・ブラインド・ゾーン | 1m | 0.8m | 0.8m | 1m | 0.8m | 1m | 1m | 1m | ||||||||||
| ATT 盲目ゾーン | 5m | 4m | 4m | 5m | 4m | 4m | 5m | 5m | ||||||||||
| 試験範囲 | 100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km | |||||||||||||||||
| パルス幅 | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | |||||||||||||||||
| 範囲 の 精度 | ±(0.75m+サンプル間隔+0.005%xテスト距離) | |||||||||||||||||
| 損失精度 | ±0.01dB/dB | |||||||||||||||||
| 最大サンプルポイント | ≥256k | |||||||||||||||||
| サンプル解像度 | 0.05m-4m | |||||||||||||||||
| OTDR | ||||||||||||||||||
| 反射精度 | 0.03dB/dB | |||||||||||||||||
| ファイル形式 | SOR 標準ファイル形式 | |||||||||||||||||
| 損失分析 | 4点方法 / 5点方法 | |||||||||||||||||
| レーザー安全レベル | クラスII | |||||||||||||||||
| 更新率 | 3Hz (タイプ) | |||||||||||||||||
| データ保存 | ≥12GB | |||||||||||||||||
| コネクタ | FC/UPc (交換可能なSC,ST) | |||||||||||||||||
| OPM | ||||||||||||||||||
| 波長範囲 | 800nm~1700nm | |||||||||||||||||
| コネクタ | ユニバーサルFC/SC/ST | |||||||||||||||||
| 試験範囲 | -50dBm~+26dBm/-70dBm~+10dBm | |||||||||||||||||
| 不確実性 | ±5% | |||||||||||||||||
| カリブレーション波長 | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||||||||||||||||
| LS | ||||||||||||||||||
| 波長 | OTDR出力波長と一致する | |||||||||||||||||
| 出力 | ≥-5dBm | |||||||||||||||||
| 安定性 | CW, +0.5dB/15min (15分前熱後試験) | |||||||||||||||||
| コネクタ | FC/UPC (交換可能なSC,ST) | |||||||||||||||||
| VFL | ||||||||||||||||||
| 波長 | 650nm士20nm | |||||||||||||||||
| 出力 | ≥10 mW | |||||||||||||||||
| モード | CW/1Hz/2Hz | |||||||||||||||||
| コネクタ | FC/UPC (交換可能なSC,ST) | |||||||||||||||||
| 光学損失テスト指数は,上記の光源と光学電源メーター指数を指します. | ||||||||||||||||||
| ほか | ||||||||||||||||||
| ディスプレイ | 7インチ色タッチスクリーン,解像度1024×600 | |||||||||||||||||
| 電源 | AC/DCアダプター:入力: 100V~240V,50/60Hz0.6A,Qutput: 12V-19v, 15A,リチウムバッテリー: 7.4v, 5200mAh | |||||||||||||||||
| 作業温度 | -10°C~+50°C | |||||||||||||||||
| 保存温度 | 40°C~+70°C | |||||||||||||||||
| 相対湿度 | 0~95%,不凝縮 | |||||||||||||||||
| 体重 | <1.2kg | |||||||||||||||||
| サイズ | 227mm×160mm×70mm | |||||||||||||||||
| データインターフェース | USB-Ax2,C型ポート,RJ45LAN 100/1000Mbit/s | |||||||||||||||||
| 電力消耗 | <6W | |||||||||||||||||
| ホストの機能: OTDR/OPM/FL/LS/イベントマップ/ファイバー端検出/光学損失テスト/Ethemet リモート/ネットワークテスト | ||||||||||||||||||
| 設定リスト | ||||||||||||||||||
| 違う | 名前 | 量 | コメント | |||||||||||||||
| 1 | ホスト | 1 | ||||||||||||||||
| 2 | AC/DC アダプタ | 1 | ||||||||||||||||
| 3 | Uディスク (分析ソフトウェア/ユーザーマニュアルを含む) | 1 | ||||||||||||||||
| 4 | データライン | 1 | ||||||||||||||||
| 5 | OTDR SC アダプタ | 1 | ||||||||||||||||
| 6 | OPM SC アダプタ | 1 | ||||||||||||||||
| 7 | ユーザーマニュアル | 1 | ||||||||||||||||
| 8 | カリブレーション証明書 | 10 | ||||||||||||||||
| 9 | 証明書/保証カード | 1 | ||||||||||||||||
| 10 | 清潔な綿 | 1 | ||||||||||||||||
| 11 | 革のハンドル | 1 | ||||||||||||||||
| 12 | 楽器用の特別なバックパック | 1 | ||||||||||||||||
