| 起源の場所: | ニンボ、上海 |
|---|---|
| ブランド名: | hellosignal |
| モデル番号: | RS-485 |
| 最小注文数量: | 10km |
| パッケージの詳細: | ロール、木製スプール、カートン、パレット |
| 受渡し時間: | 普通25仕事日 |

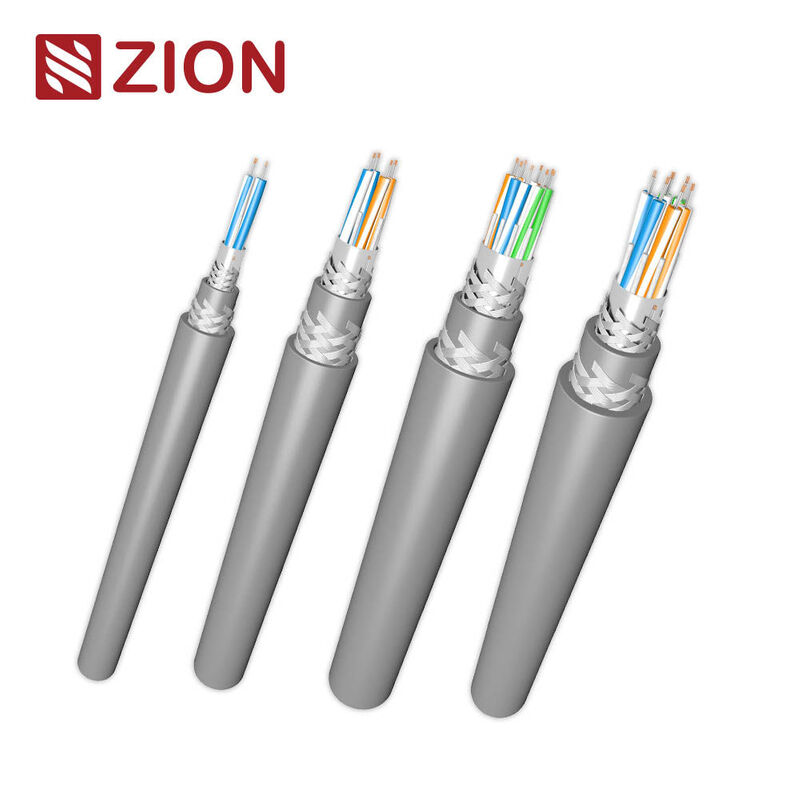

| ハイライト: | 24AWG RS485ケーブル,フィルム+ブラッドシールド産業通信ケーブル,120Ω RS485 データケーブル |
||
|---|---|---|---|
| コンポーネント | 説明 |
|---|---|
| 導体 | 24AWG撚り線錫メッキ銅 |
| ペア構造 | 色分けされた絶縁を備えたツイストペア |
| 絶縁 | FPE（発泡ポリエチレン） |
| シールド #1 | アルミニウムフォイル（100%カバレッジ） |
| シールド #2 | 錫メッキ銅ブレード |
| ドレインワイヤ | 撚り線錫メッキ銅ドレインワイヤ |
| ジャケットオプション | LSZH Eca / PVC CMP / FEP CMP / PE |
| 色 | 標準グレー（その他オプション） |
| リップコード | 付属 |
| 特性 | 値 |
|---|---|
| DC抵抗 | ～24 Ω/1000フィート（78.7 Ω/km） |
| 静電容量（導体間） | 12.8 pF/フィート（42 pF/m） |
| 静電容量（導体-シールド間） | 75～76 pF/m（標準） |
| 特性インピーダンス | 120 Ω |
| 伝播速度 | ～78% |
| 定格電圧 | 300 V |
| 特性 | 値 |
|---|---|
| 動作温度 | -20℃～+60℃ |
| 最小曲げ半径 | ≥ 10 × O.D. |
| 環境適合性 | 屋内 / 産業 / プレナム / LSZH安全ゾーン |
| 適用ルーティング | 導管、トレイ、プレナムエリア、機器室 |
| モデル | ペア | ジャケットタイプ | シールド | 公称O.D. | 用途 |
|---|---|---|---|---|---|
| 732011 | 1P | LSZH Eca | フォイル + ブレード | 0.270インチ（検出済み） | BMS、HVAC、信号制御 |
| 732013 | 1P | PVC CMP | フォイル + ブレード | (データ抽出可能) | プレナム防火RS485 |
| 732014 | 1P | FEP CMP | フォイル + ブレード | (データ抽出可能) | 高温プレナム配線 |
| 732021 | 2P | LSZH Eca | フォイル + ブレード | (データ抽出可能) | マルチチャネルBMS/HVAC |
| 732023 | 2P | PVC CMP | フォイル + ブレード | (データ抽出可能) | 火災報知/FAパネル |
| 732024 | 2P | FEP CMP | フォイル + ブレード | (データ抽出可能) | プレナム、高EMIエリア |
| 732025 | 2P | PEジャケット | フォイル + ブレード | (データ抽出可能) | 軽屋外/産業 |
| 732031 | 3P | LSZH Eca | フォイル + ブレード | (データ抽出可能) | ビルオートメーション |
| 732041 | 4P | LSZH Eca | フォイル + ブレード | (データ抽出可能) | RS485マルチノードネットワーク |
