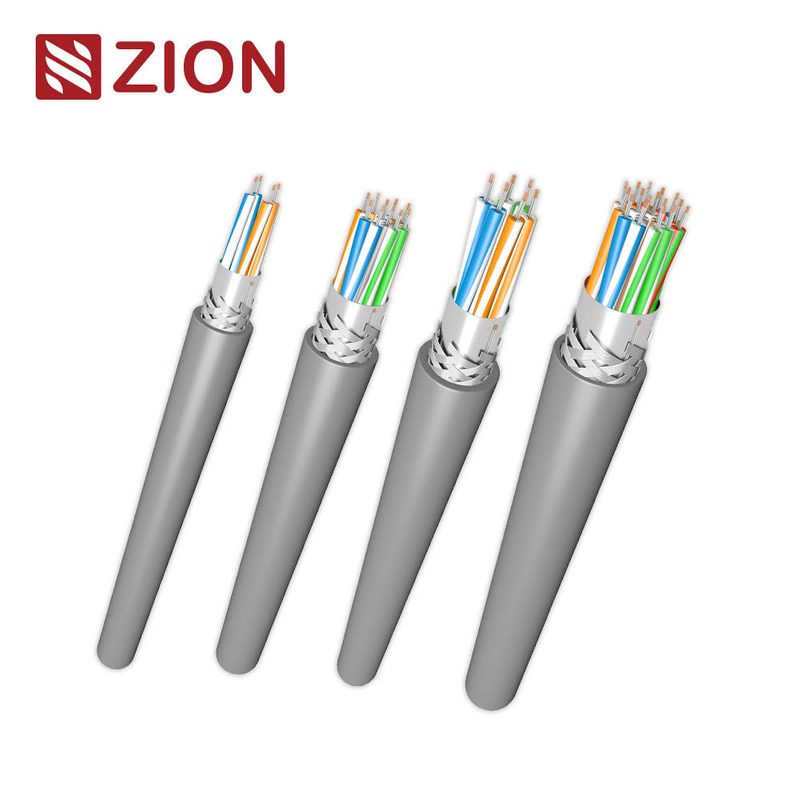

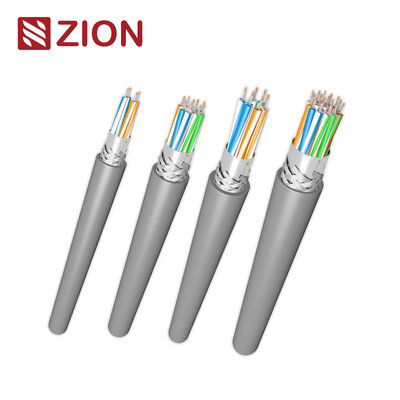

28AWG フォイル+ブレードシールド 120Ω 産業用通信ケーブル RS485/RS232 データ伝送用

■RS485/RS232産業用通信ケーブルシリーズ

28AWG • 2～25ペア • 箔+編組シールド • PVCジャケット • 120Ω

産業オートメーションおよびシリアル通信向け高EMI耐性マルチペアデータケーブル

利用可能なモデル:
73102 (2PR) · 73103 (3PR) · 73104 (4PR) · 73105 (5PR) · 73106 (8PR) · 73112 (12.5PR) · 73118 (18PR) · 73125 (25PR)

ZION COMMUNICATIONのRS485/RS232箔+編組シールドシリーズは、産業グレードのデータ伝送向けに設計されており、過酷な電気環境において優れたEMI/RFI保護、低信号損失、高い信頼性を提供します。
28AWG撚り線錫メッキ銅導体、発泡PE絶縁体、および二重シールド（アルミニウム箔+錫メッキ銅編組）を使用し、このシリーズは120Ωインピーダンス、低静電容量、およびRS485/RS422/RS232通信システム向けの安定した差動信号を提供します。

■主な特徴

• 二重シールド構造:
  アルミニウム箔（100％カバレッジ）+錫メッキ銅編組 → 優れたEMI耐性、重工業サイトに最適。

• 28AWG撚り線錫メッキ銅導体は、柔軟性と強力な信号完全性を保証します。

• 発泡PE絶縁体は、長距離、高速通信に低静電容量を提供します。

• RS485/RS422/RS232プロトコルに最適化された120Ω特性インピーダンス。

• マルチペア高密度設置に優れたクロストーク抑制。

• 耐久性のあるPVCジャケット、難燃性で、屋内産業環境に適しています。

• 幅広いモデル範囲：柔軟なシステム設計のための2～25ペア。

• 動作温度：–20°C～+60°C。

• モーター、VFD、インバーター、リレー、スイッチング電源のある環境に最適です。

■一般的な用途

• RS485 / RS232シリアルデータ伝送

• PLC & DCS通信ネットワーク

• 産業オートメーションおよびモーションコントロール

• 工場計装および監視システム

• BMS / HVAC / スマートビルディング通信

• アクセス制御、セキュリティ、アラームシステム

• 長距離マルチペア制御/監視ケーブル

• EMIに敏感な、または電気的にノイズの多い産業環境

■ケーブル構造

■電気的特性（標準）

* 静電容量はペア数によってわずかに異なります。

■機械的および環境的特性

■モデル選択（2～25ペアシリーズ）

すべてのモデルは、同一の材料と電気設計を使用しています。外径はペア数とともに増加します。

■規格とコンプライアンス
