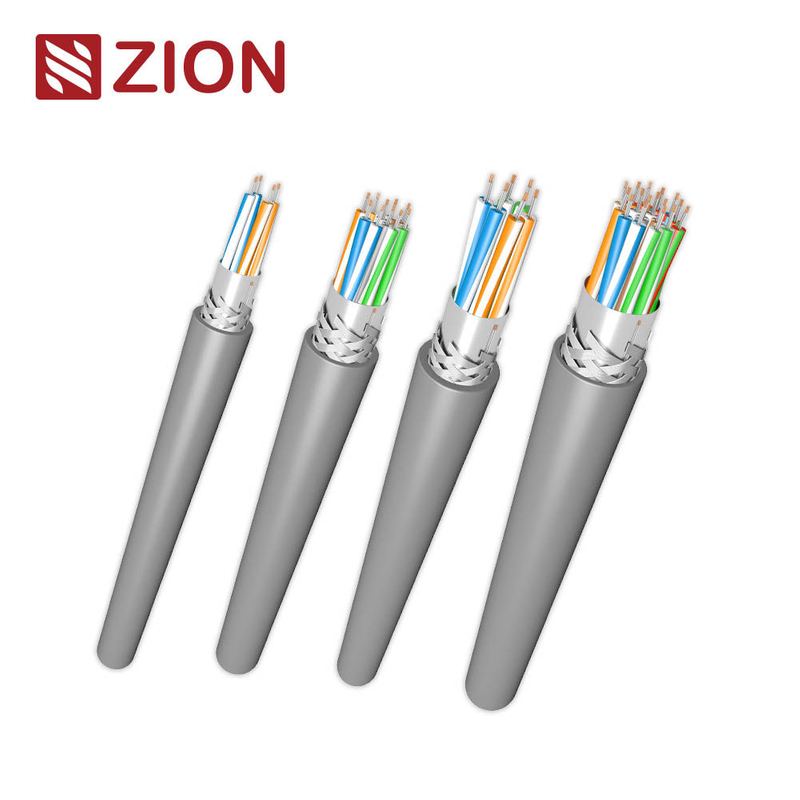

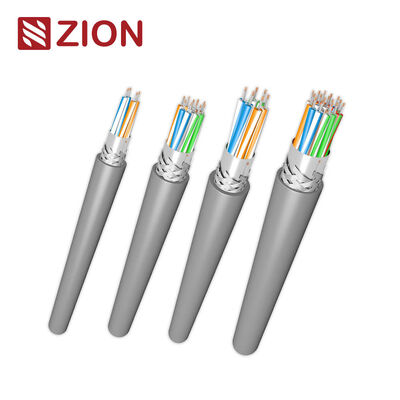

28AWG撚り線錫メッキ銅箔シールドRS485/RS232通信ケーブル（産業オートメーション用120Ωインピーダンス）

■RS485/RS232 多ペア通信ケーブル (28AWG, 4×12.5ペア,フィルムシールド,PVC, 120Ω)

産業自動化とシリアル通信のための安定した低容量データケーブル

入手可能なモデル:730044組730055対73006(8組)73012(12.5ペア)

RS485/RS232 多ペアケーブルは 産業制御,建物自動化,計測,シリアル通信システム.
すべてのケーブルには 28AWGの銅導管があり PEインスレーションで 100%フィルムで遮断され 耐久性のあるPVCジャケット安定した高速差異信号の 120Ω 特性インペダンスと低容量を達成する.

■主要 な 特徴

• 28AWG 鎖状の缶詰銅導体は柔軟性と高い信号完整性を保証します.

• 発泡PE (FPE) 断熱は電容を低下させ,高周波の性能を向上させます.

• 全体的にアルミニウム/ポリエステルフィルムシールド (Beldfoil®タイプ) は優れたEMI/RFI保護を提供します.

• 銅製のスナップワイヤは 信頼性の高い接地とシールド終了を可能にします

• 120Ωの特性インペダンスで,RS485/RS422/RS232通信システムに最適です.

• 低容量:

• 11 pF/ft (36 pF/m) コンドからコンドへ

• 20 pF/ft (66 pF/m) コンドー・トゥ・シールド

• 定位電圧:150V (CL2) 30V (UL AWM 2919)

• 動作温度: −20 °Cから +60 °C

• 4対から12.5対まで用意してあり 異なる配線密度に対応します

■典型的な用途

• RS485 / RS422 / RS232 シリアルデータ送信

• PLC,DCS,工場自動化ネットワーク

• 産業用運動制御と監視

• 建物管理システム (BMS),HVACネットワーク

• セキュリティ,アクセス制御,アラームシステム

• 計測器具,センサー,リモート I/O 接続

■ケーブル建設

■電気特性 (典型)

モデル73004をベースに 他のモデルは 電気性能が同じで 過剰摂取量と重量だけ差がある

■機械と環境

■モデルの選択 (4×12.5ペアシリーズ)

■基準と適合性
