1/2" アルミ 空気ダイレクト RF コアシアルケーブル 6 GHz まで 高効率の送信

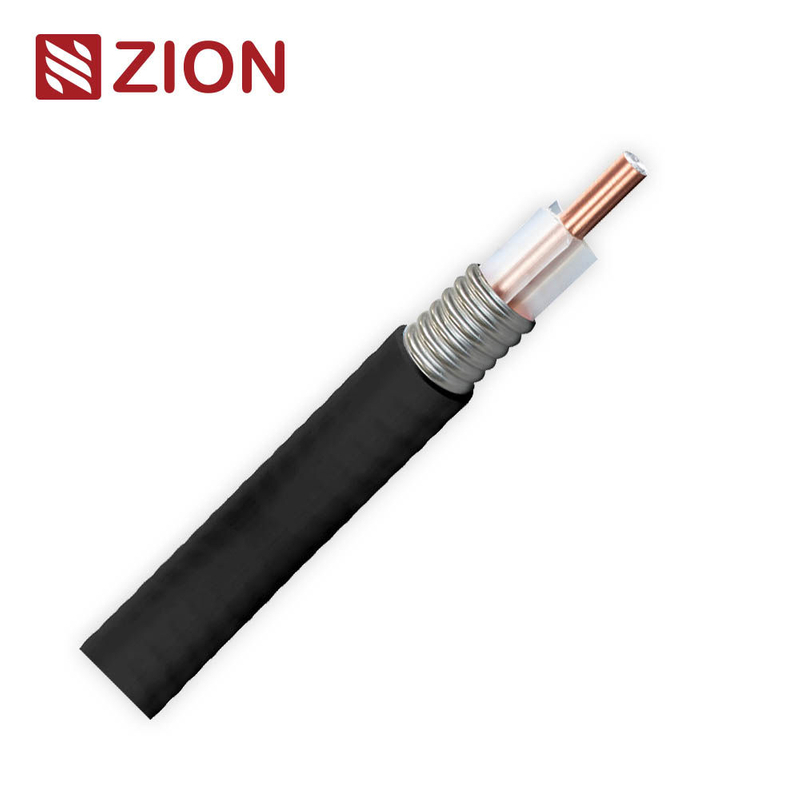

1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
基本情報
起源の場所: ニンボ、上海
ブランド名: hellosignal
モデル番号: RF
最小注文数量: 10km
パッケージの詳細: ロール、木製スプール、カートン、パレット
受渡し時間: 普通25仕事日
ベストプライス 接触
詳細情報
ハイライト:

1/2インチ RF コアキシアルケーブル

,

6 GHz エア誘電体ケーブル

,

コルゲートアルミニウム同軸ケーブル

製品の説明

■記述

この1/2インチ アルミ製の空気中電圧RF同軸ケーブルは 無線通信,テレビ&ラジオ放送,HF防衛,モバイルラジオ,ケーブルソリューション,建物内DASシステム.
精密に形成されたCCA電導体,波紋銅の外部電導体,最適化された介電体は,低衰弱と安定したブロードバンド性能を最大6 GHz.

■デザイン の 特徴

構成要素 材料 / 仕様
内導体 銅塗装 アルミニウムワイヤー, Ø 4.75 ± 0.05 mm
断熱装置 エクストルーデッドポリエチレン, Ø 11.80 ± 0.20 mm
外導体
波紋型アルミニウムØ 13.80 ± 0.15 mm
ジャケット PVC,色 白, Ø 15.90 ± 0.20 mm

■電気仕様

パラメータ 価値
阻力 50 ± 2 Ω
相対 的 な 増殖 速度 0.88
容量 75 pF/m
最大動作頻度 6 GHz
ピークパワー評価 40kW
RFピーク電圧 2000 ウォルト
ジャケットの火花試験電圧 8000Vrms
内導電源の直流抵抗 ≤ 1.58 Ω/km
外電導体の直流抵抗 ≤ 2.29 Ω/km

■環境仕様

条件 温度範囲
設置 -20°Cから+60°C
運用 -40°Cから+85°C
保存 -40°Cから+85°C

■メカニカル仕様

パラメータ 価値
張力強度 549 N
折りたたみの半径 (単体) 76mm
折りたたみの半径 (繰り返す) 127mm
曲がる瞬間 5.4 N·m
平板の粉砕強度 12 N/mm

■標準条件

弱さ VSWR:周囲温度20°Cで測定され,VSWR = 10
平均電源:周囲温度40°Cで測定され,VSWR = 10
平均電源 (高温):内部電導体温度 = 100°C

■VSWR (電圧静止波比)

周波数帯 VSWR 最大
680 MHz 960 MHz ≤ 113
1390 MHz 1450 MHz ≤ 113
1700MHz 2200MHz ≤ 113
2300MHz 2700MHz ≤ 122
3550 MHz 4200 MHz ≤ 129
5150MHz 6万MHz ≤ 129

■衰弱と電力の処理

周波数 (MHz) 典型的な衰弱 (dB/100 m) 平均電源 (kW)
100 2.41 3.18
200 3.46 2.21
450 5.32 1.44
800 7.28 1.06
900 7.76 0.99
1500 10.3 0.75
1800 11.5 0.67
2000 12.2 0.63
2200 12.8 0.61
2400 13.5 0.57
2500 13.8 0.56
2700 14.5 0.54
3500 16.9 0.46
4000 18.3 0.43
5000 20.9 0.38
6000 23.3 0.34

■梱包

梱包:リールあたり500m
リールサイズ: 75 × 53 × 75cm

■認定

ケーブルは,RF同軸伝送に関する関連する国際基準に適合しています.認証文書は,要求に応じて利用できます.

■注文

部分番号 記述
7101117 1~2インチ 空気アルミ ダイレクト PVC CM
7101117R 1~2インチ 空気アルミ ダイレクト PVC CMR/FT4
7101117P 1〜2インチ 空気アルミニウムダイレクト PVC CMP/FT6
